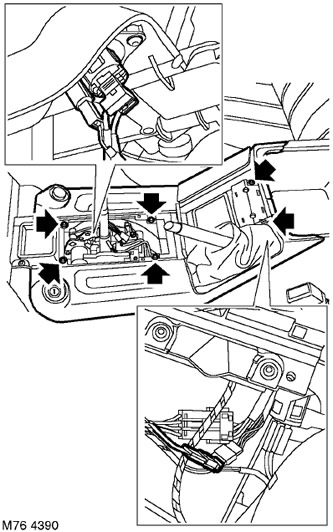

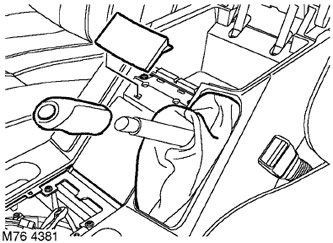

Range Rover 3. Облицовка центральной консоли Демонтаж 1. Снимите накладку селектора автоматической коробки передач. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Накладка -селектор автоматической коробки передач. 2. Освободите чехол от рукоятки рычага стояночного тормоза. 3. Освободите и снимите рукоятку рычага стояночного тормоза. 4. Откройте крышку вещевого ящика консоли, высвободите фиксаторы и снимите накладку ящика. 5. Выверните 6 винтов Torx крепления облицовю к центральной консоли и полностью затяните стояночный тормоз. 6. Освободите облицовку от фиксаторов, припод нимите и отсоедините 3 клеммы проводов от разъема электропитания аксессуаров. 7. Отсоедините колодку от разъема кабеля плафонов подсветки нижних щитов панели управления. 8. Снимите облицовку центральной консоли. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разбороч ные операции выполнять не следует. 9. Выверните 2 винта Torx крепления гнезда электропитания и снимите гнездо. 10. Выверните 4 винта Torx крепления вещевого ящика и снимите вещевой ящик. 11. Выверните 3 винта Torx крепления подстаканника и снимите подстаканник. 12. Снимите чехол рычага стояночного тормоза. Сборка1. Установите подстаканник и закрепите его винтами Torx. 2. Установите вещевой ящик и закрепите его винтами Torx. 3. Установите гнездо электропитания и закрепите его винтами Torx. 4. Установите чехол рычага стояночного тормоза. 5. Расположите облицовку центральной консоли и присоедините клеммы проводов к гнезду электропитания. 6. Присоедините колодку к разъему кабеля плафонов подсветки нижних щитов панели управления. 7. Установите облицовку консоли и закрепите ее винтами Torx. 8. Установите рукоятку на рычаг стояночного тормоза и закрепите чехол рычага. 9. Установите и закрепите накладку вещевого ящика. 10. Закройте крышки вещевого ящика. 11. Установите накладку селектора автоматической коробки передач.
