Range Rover 3. Подшипник ступицы колеса (передняя подвеска)

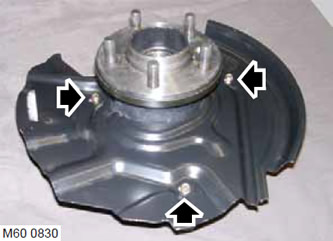

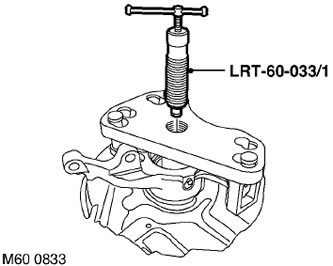

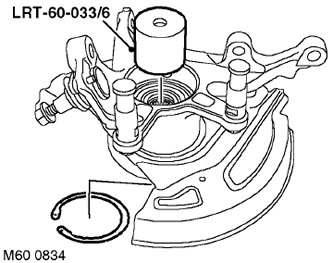

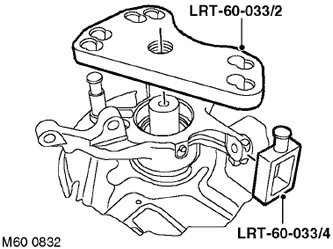

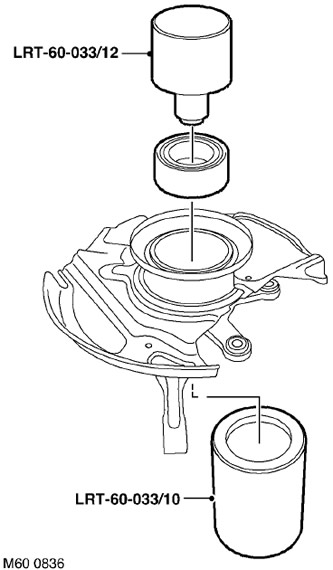

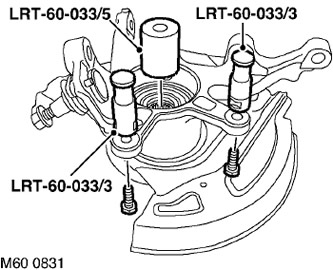

Демонтаж1. Снимите узел ступицы. 2. Отверните 3 болта крепления защитного кожуха тормозного диска. 3. С помощью болтов закрепите на тормозном суппорте пальцы LRT-60-033/3. 4. Установите приспособление LRT-60-033/5 на фланце ступицы. 5. Установите на пальцы пластину LRT-60-033/2 Над поворотным кулаком установите палец LRT-60-033/4, закрепив его на пластине. ПРИМЕЧАНИЕ: Пальцы должны располагаться в отверстиях, отмеченных надписью 'FRONT' ("ПЕРЕДНИЙ") 6. Заверните в пластину винт LRT-60-033/1 и выдавите фланец из ступицы. ПРИМЕЧАНИЕ: При этом наружная обойма подшипника останется на фланце. 7. Демонтируйте пластину LRT-60-033/2 и палец LRT-60-033/4. 8. Снимите и выбросьте стопорное кольцо. 9. Установите приспособление LRT-60-033/6 на подшипнике и снимите его, используя описанный выше метод. 10. Демонтируйте пальцы LRT-60-033/3. 11. С помощью съемника подшипников демонтируйте обойму подшипника из фланца ступицы. Сборка1. Очистите от грязи ступицу и ее фланец. 2. Для того чтобы воспользоваться гидравлическим прессом установите опору LRT-60-033/10 и расположите на ней ступицу. 3. Очистите и вытрите насухо сопрягаемые поверхности ступицы и подшипника. 4. Смажьте герметиком STC 50553 посадочное отверстие подшипника в ступице на половину его длины. 5. Запрессуйте подшипник в ступицу, воспользовавшись приспособлением LRT-60-033/12. 6. Установите новое стопорное кольцо. 7. Установите упор LRT-60-033/11 подшипника на опору и запрессуйте фланец в подшипник с помощью приспособления LRT-60-033/12. 8. Демонтируйте инструмент. 9. Очистите защитный кожух и его привалочную поверхность. Выровняйте кожух и затяните болты его крепления. 10. Установите на место узел ступицы.
