Range Rover 3. Снятие и установка раздаточной коробки (двигатель TD6)

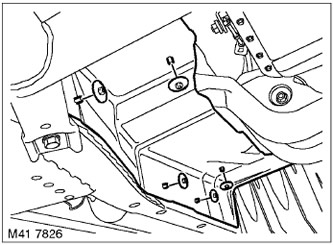

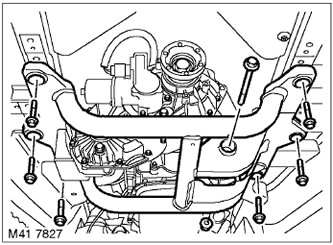

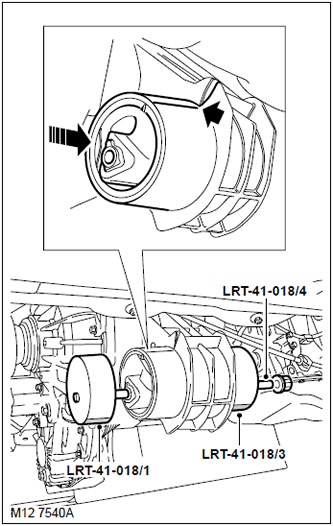

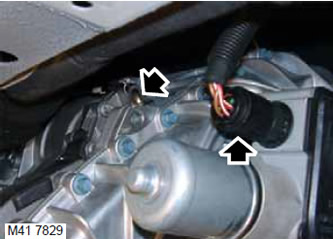

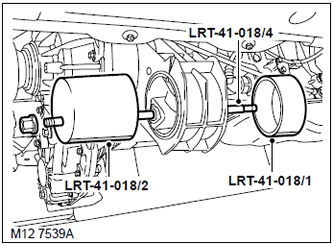

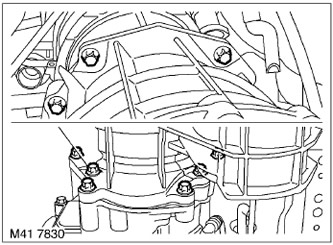

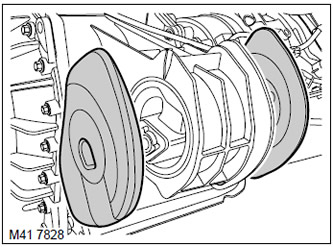

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием. Демонтаж1. Установите автомобиль на подъемник. 2. Отсоедините отрицательную клемму от аккумуляторной батареи. 3. Снимите крышку, закрывающей двигатель в моторном отсеке. ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя. 4. Снимите вязкостную муфту с вентилятором. СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора. 5. Установите автомобиль на подъемник. 6. Слейте рабочую жидкость из раздаточной коробки. РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Слив рабочей жидкости и заполнение. 7. Снимите задний карданный вал. ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний. 8. Снимите передний карданный вал. ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний. 9. Отверните 5 гаек и снимите правый тепловой экран. 10. Установите и подведите домкрат под корпус раздаточной коробки. 11. Снимите болт и гайку, соединяющие опору трансмиссии в сборе с поперечной рамой. 12. Выверните 6 винтов крепления поперечной рамы и снимите поперечную раму. 13. Снимите сайлентблок с опоры. 14. Опустите коробку передач на домкрате. ВНИМАНИЕ: Не допускайте, чтобы коробка передач повисла на тросе селектора передач. 15. Снимите колодку с разъема узла привода переключения передач раздаточной коробки. 16. Снимите шланг вентиляции картера раздаточной коробки. ВНИМАНИЕ: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи. 17. Поддерживайте раздаточную коробку на домкрате. 18. Выверните 9 винтов типа Torx и снимите раздаточную коробку. ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если узел снимается только для облегчения доступа. 19. Выверните 3 винта типа Torx крепления гасителя колебаний и снимите гаситель колебаний. 20. Нанесите на центральный винт приспособления LRT-41-018/4 молибденовую консистентную смазку и соберите приспособление для снятия опоры с раздаточной коробки, как показано на рисунке. ВНИМАНИЕ: Убедитесь, что индикатор соосности приспособления находится в крайнем нижнем положении. Индикатором соосности является плоская проточка на приспособлениях LRT-41-018/1 и LRT-41-018/2. Сборка1. Очистите опору и сопрягаемые поверхности. 2. Смажьте новую опору и сверление в корпусе раздаточной коробки для облегчения сборки. 3. Расположите новую опору у задней части раздаточной коробки и начните соединение. Опора должна двигаться без перекосов, а монтажные метки должны совпадать друг с другом. ПРИМЕЧАНИЕ: Перенесите монтажную метку на боковую сторону опоры для облегчения обеспечения соосности. 4. Нанесите на центральный винт приспособления LRT-41-018/4 молибденовую консистентную смазку для установки опоры на раздаточную коробку. Начните, когда центральный винт вывернут на полную длину, а когда опора войдет примерно на 75 процентов, уменьшите длину центрального винта, ввернув его полностью в плиту LRT-41-018/1. При этом центральный винт приспособления LRT-41-018/4 не будет соприкасаться с рабочей жидкостью коробки передач и загрязнять ее. ВНИМАНИЕ: Убедитесь, что индикатор соосности находится в крайнем нижнем положении. 5. Убедитесь, что опора установлена без перекосов. Если это необходимо, восстановите параллельность с помощью ударов деревянного молотка по плите основания. 6. Очистите гаситель колебаний и сопрягаемые поверхности. 7. Установите гаситель колебаний и затяните винты типа Torx с моментом 23 Н·м. 8. Очистите стыковочную поверхность раздаточной коробки, установочные штифты и отверстия под них. 9. Очистите входной вал и сопрягаемую с ним поверхность. 10. Нанесите тонкий слой смазки, предотвращающей заедание, на шлицы вала. 11. Установите раздаточную коробку и затяните винты типа Torx с моментом 43 Н·м. 12. Присоедините вентиляционный шланг к раздаточной коробке. 13. Присоедините колодку кабеля. 14. Уберите домкрат из-под раздаточной коробки. 15. Установите сайлентблоки. 16. Соедините поперечную раму с опорой, установите болт с гайкой, но не затягивайте его до конца. 17. Поднимите коробку передач на домкрате. 18. Установите поперечную раму, заверните винты крепления и затяните их с моментом 68 Н·м. 19. Уберите домкрат из-под коробки передач. 20. Затяните гайку и болт крепления опоры к поперечной раме с моментом 100 Н·м. 21. Установите тепловой экран и затяните гайки его крепления. 22. Установите задний карданный вал. ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - задний. 23. Установите передний карданный вал. ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний. 24. Залейте рабочую жидкость в раздаточную коробку. РАЗДАТОЧНАЯ КОРОБКА, РЕГУЛИРОВКИ, Слив рабочей жидкости и заполнение. 25. Установите вязкостную муфту вентилятора. СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора. 26. Установите на место крышку, закрывающую агрегаты двигателя.
