Range Rover 3. Прокладки выпускного коллектора двигателя TD6

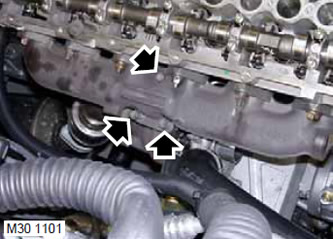

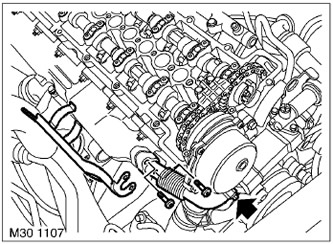

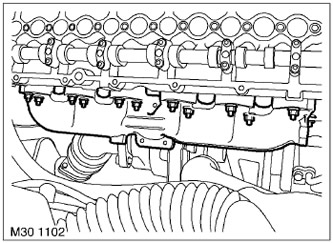

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. Демонтаж1. Отсоедините "отрицательную" клемму аккумуляторной батареи. 2. Снимите клапанную крышку с прокладкой. ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки. 3. Снимите вязкостную муфту вентилятора. 4. Отверните 3 болта крепления теплообменника системы EGR. 5. Ослабьте хомут крепления трубки системы рециркуляции отработавших газов к теплообменнику и снимите хомут с теплообменника. 6. Отверните 2 болта крепления теплозащитного экрана и трубки системы рециркуляции отработавших газов (EGR) к выпускному коллектору. 7. Снимите теплозащитный экран с коллектора. 8. Снимите трубку системы EGR с хомутом. 9. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору. Утилизируйте прокладку. 10. Отверните 12 гаек крепления выпускного коллектора, снимите коллектор и утилизируйте прокладку. Сборка1. Протрите выпускной коллектор и ответную привалочную поверхность. 2. Установите выпускной коллектор на головку цилиндров, использовав новые прокладки. 3. Наверните гайки крепления выпускного коллектора и затяните их. Момент затяжки 24 Н·м. 4. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Н·м. 5. Протрите трубку системы EGR и ответную привалочную поверхность. 6. Установите трубку системы рециркуляции отработавших газов (EGR), наденьте хомут, но пока не затягивайте его полностью. 7. Наденьте на коллектор теплоизолирующий экран и затяните болты крепления трубки системы рециркуляции отработавших газов (EGR) и теплоизолирующего экрана. Момент затяжки 25 Н·м. 8. Затяните хомут крепления трубки системы EGR к клапану системы. 9. Затяните болты крепления теплообменника системы рециркуляции отработавших газов (EGR). Момент затяжки 25 Н·м. 10. Установите вязкостную муфту вентилятора. 11. Установите клапанную крышку с прокладкой. ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки. 12. Присоедините "отрицательную" клемму аккумуляторной батареи.
