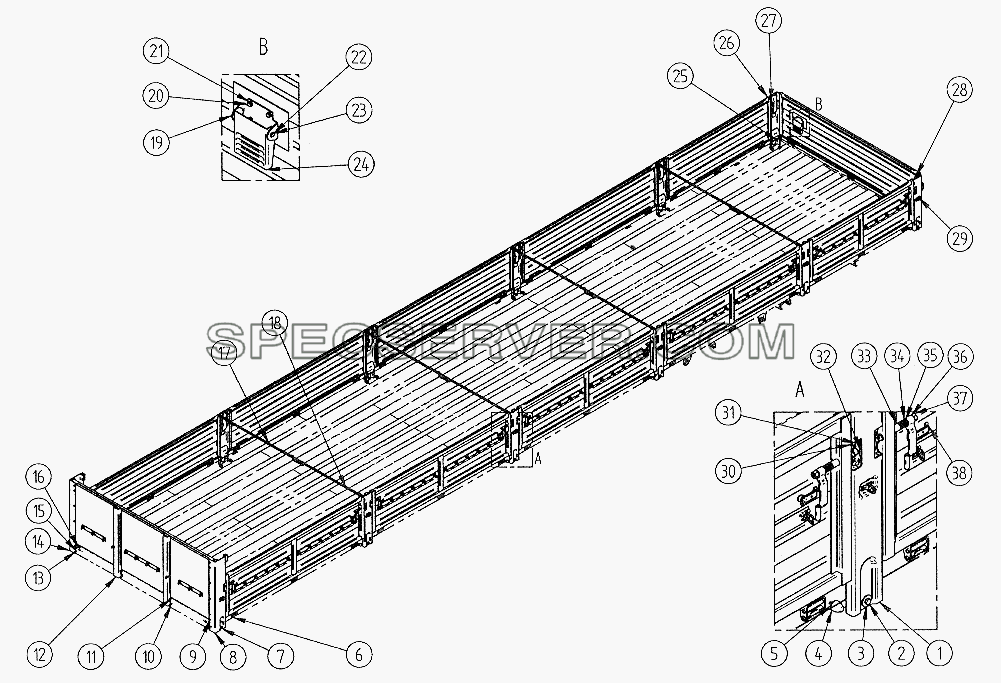

Запчасти: Платформа бортовая для СЗАПА-9327 (2005)

Платформа бортовая для СЗАПА-9327 (2005) (список запасных частей)

Платформа бортовая для СЗАПА-9327 (2005) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8357-8502056 Стойка средняя
2 1/55404/21 Болт М12х1,25х30
3 8357-8505026 Шайба
4 5320-5001106 Буфер ограничительный
5 1/61008/11 Гайка М8
6 9340.008502.010 Борт боковой
7 1/55410/21 Болт М12х1,25х60
8 9327.008502.041-80 Стойка передняя низкая
9 1/60436/21 Болт М8х25
10 1/05200/01 Шайба плоская 12х22
11 1/05170/70 Шайба пружинная 12
12 9327.008504.012-11 Борт передний
13 1/26386/01 Шайба плоская 10х18
14 9327.008502.040-80 Стойка передняя низкая
15 1/21647/11 Гайка М10х1,25
16 1/61015/11 Гайка М12х1,25
17 8350-8502076 Цепь стойки бокового борта
18 8352-8502062 Цепь стойки бокового борта с запором
19 5325-8503042 Кронштейн подножки
20 1/60432/21 Болт М8х16
21 1/05166/77 Шайба пружинная 8
22 8357-8503043 Ось подножки
23 1/10880/76 Шайба стопорная
24 5325-8503041 Подножка
25 1/55408/21 Болт М12х1,25х50
26 8357-8502010 Борт боковой
27 8357-8502050 Стойка задняя правая
28 8357-8503010-10 Борт задний
29 8357-8502051 Стойка задняя левая
30 1/05168/73 Шайба пружинная 10
31 1/59707/21 Болт М10х1,25х25
32 8357-8505010-01 Кронштейн упора
33 8357-8505018 Шайба
34 8357-8505004-10 Пружина
35 8357-8505020-40 Вал рукояти запора
36 8357-8505030-40 Рукоятка
37 1/21640/11 Гайка М14х1,5
38 9328.008505.037 Стопор
Запчасти: Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9327 (2005)

Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9327 (2005) (список запасных частей)

Платформа с каркасом тента, передней стенкой и задними дверьми для СЗАПА-9327 (2005) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8352-8502062 Цепь стойки бокового борта с запором
2 93282.008502.054-10 Стойка средняя
3 9327.008502.010-10 Борт боковой
4 93282.008502.051-10 Стойка передняя левая
5 1/55410/21 Болт М12х1,25х60
6 1/60436/21 Болт М8х25
7 1/61015/11 Гайка М12х1,25
8 1/05170/70 Шайба пружинная 12
9 1/05200/01 Шайба плоская 12х22
10 1/21647/11 Гайка М10х1,25
11 1/26386/01 Шайба плоская 10х18
12 1/59707/21 Болт М10х1,25х25
13 1/05168/70 Шайба пружинная 10
14 9327.008504.010-81 Стенка передняя
14 9328.008504.010-30 Стенка передняя
15 9328.008504.062 Заглушка
16 93282.008502.050-10 Стойка передняя правая
17 93282.008508.200-10 Поперечина передняя
18 8350-8502076 Цепь стойки бокового борта
19 9328.008508.224 Фиксатор дуги
20 93282.008508.112-10 Поперечина средняя
21 93271.008508.116-10 Распорка стоек правая
22 1/07346/01 Шплинт разводной 3х30
23 252006 Шайба 10
24 9328.006307.010 Палец
25 9327.006300.006-70 Створка двери правая
25 9328.006300.004 Створка двери правая
26 93866-6305060 Стопор кулачковый
27 9327.006300.007-70 Створка двери левая
27 9328.006300.005 Створка двери левая
28 93271.008508.117-10 Распорка стоек левая
29 93282.008502.450-10 Стойка задняя правая
30 9328.008508.243 Гнездо распорки дуг
31 93271.008508.403 Распорка поперечин задняя
32 93282.008508.111-10 Поперечина задняя с козырьком
33 9327.008508.227 Доска №2 каркаса тента
34 93282.008502.451-10 Стойка задняя левая
35 1/55408/21 Болт М12х1,25х50
36 1/21640/11 Гайка М14х1,5
37 9328.008505.030-20 Рукоятка
38 8357-8505004-10 Пружина
39 8357-8505018 Шайба
40 9327.008502.030-10 Борт боковой
41 8357-8505010-01 Кронштейн упора
42 1/59707/21 Болт М10х1,25х25
43 1/05168/70 Шайба пружинная 10
44 8357-8505020-40 Вал рукояти запора
45 1/05166/70 Шайба пружинная 8
46 1/61008/11 Гайка М8
47 5320-5001106 Буфер ограничительный
48 8357-8505026 Шайба
49 1/55404/21 Болт М12х1,25х30
50 9328.008505.037 Стопор
51 9327.008508.225 Доска №1 каркаса тента
52 93271.008508.404 Распорка поперечин средняя

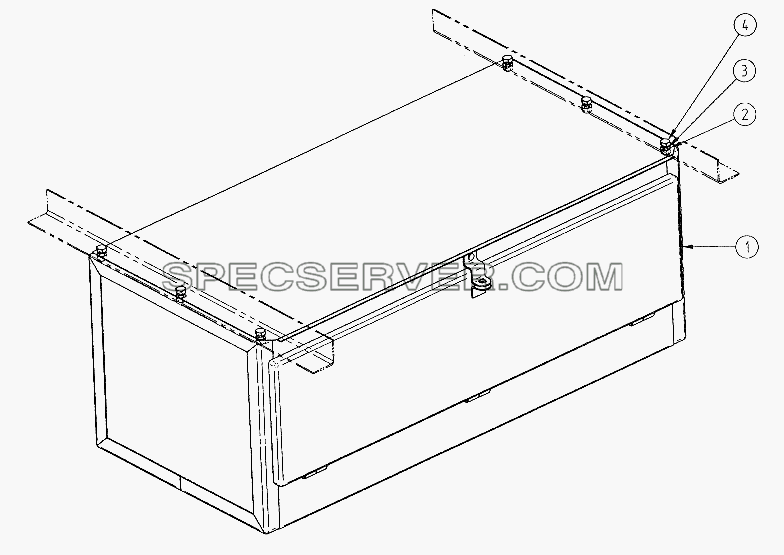

Ящик платформы для СЗАПА-9327 (2005) (список запасных частей)

Ящик платформы для СЗАПА-9327 (2005) (список запасных частей)

Ящик платформы для СЗАПА-9327 (2005) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9327.008507.010 Ящик платформы
2 1/05168/73 Шайба пружинная 10
3 1/21647/11 Гайка М10х1,25
4 1/59705/21 Болт М10х1,25х25

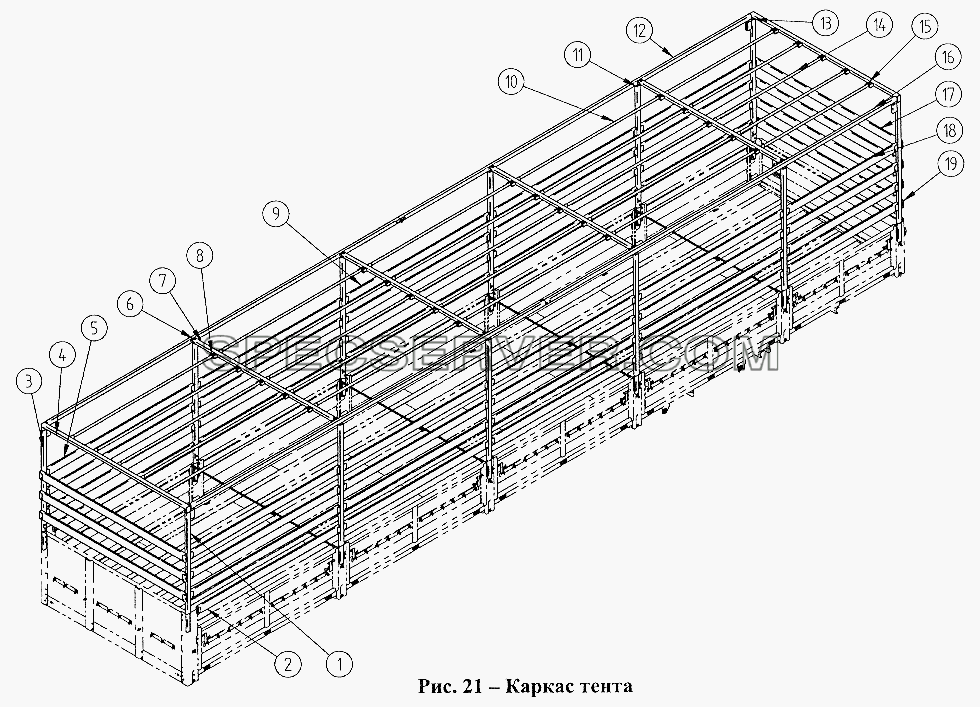

Каркас тента для СЗАПА-9327 (2005) (список запасных частей)

Каркас тента для СЗАПА-9327 (2005) (список запасных частей)

Каркас тента для СЗАПА-9327 (2005) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9327.008508.126-71 Стойка передняя каркаса тента
2 9327.008508.225 Доска №1 каркаса тента
3 9327.008508.127-71 Стойка передняя каркаса тента
4 93272.008508.200 Поперечина передняя
5 9327.008508.229 Доска каркаса тента
6 9328.008508.224 Фиксатор дуги
7 93282.008508.112-10 Поперечина средняя
8 9328.008508.243 Гнездо распорки дуг
9 8357-8508225 Доска каркаса тента передняя
10 93271.008508.404 Распорка поперечин средняя
11 9327.008508.160-71 Стойка средняя каркаса тента
12 9327.008508.116 Распорка стоек правая
13 9327.008508.120-71 Стойка крайняя каркаса тента
14 9327.008508.403 Распорка поперечин передняя
15 93272.008508.111 Поперечина задняя
16 9327.008508.117 Распорка стоек левая
17 9327.008508.235 Доска каркаса тента передняя
18 8357-8508227 Доска №1 каркаса тента
19 9327.008508.121-71 Стойка крайняя каркаса тента

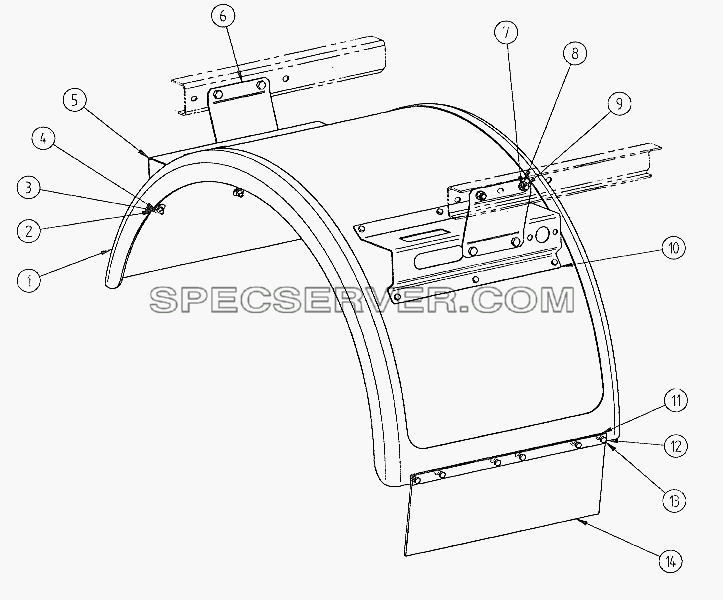

Крыло для СЗАПА-9327 (2005) (список запасных частей)

Крыло для СЗАПА-9327 (2005) (список запасных частей)

Крыло для СЗАПА-9327 (2005) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 8357-8403266-02 Крыло (заготовка К650)
2 1/26462/01 Шайба плоская 8х35
3 1/05166/73 Шайба пружинная 8
4 1/61008/11 Гайка М8
5 8357-8403313-01 Кронштейн крыла правый
6 8305-8404324-10 Раскос крыла
7 1/61015/11 Гайка М12х1,25
8 1/05170/70 Шайба пружинная 12
9 1/55403/21 Болт М12х25
10 8357-8403314-01 Кронштейн крыла левый
11 1/05196/01 Шайба плоская 8х17
12 1/60436/21 Болт М8х25
13 8357-8403282 Накладка крыла
14 8357-8403288 Фартук крыла

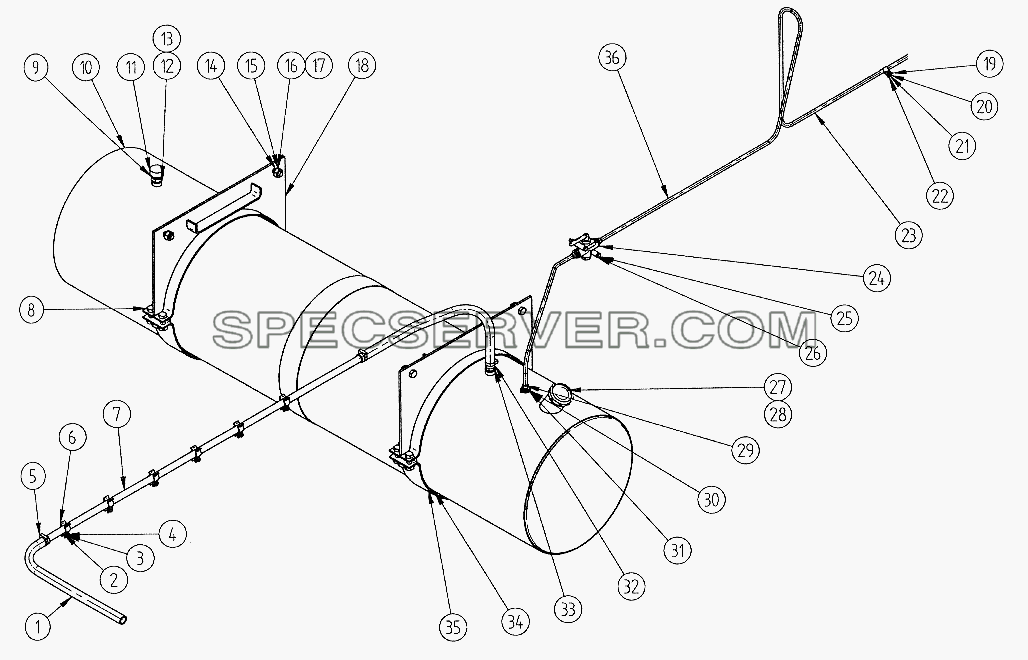

Бак топливный для СЗАПА-9327 (2005) (список запасных частей)

Бак топливный для СЗАПА-9327 (2005) (список запасных частей)

Бак топливный для СЗАПА-9327 (2005) (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9328.001104.018 Шланг №1
2 201456 Болт М8х20
4 1/05166/70 Шайба пружинная 8
5 35 Хомут
6 8551-8609175 Скоба
7 9328.001104.017 Топливопровод
8 1/58405/21 Болт М16х1,5х50
9 861021 Гайка М22х 1,5
10 9328.001101.005 Топливный бак
11 9328.001106.010-10 Клапан ограничительный
12 861024 Шайба
13 022-026-25-2-3 Кольцо
14 1/13905/21 Болт М16х1,5х40
15 251649 Гайка М16х1,5
16 1/05172/70 Шайба пружинная 16
17 1/05202/01 Шайба плоская 16х28
18 9328.001101.100-10 Кронштейн топливного бака правый
19 8357-3506432 Скоба
20 1/05164/70 Шайба пружинная 6
21 1/58962/11 Гайка М6
22 201418 Болт М6х 16
23 9327.001105.002 Трубка №1 от воздушного баллона к разобщительному крану
24 8350-3506406 Штуцер ввертный
25 1/60446/21 Болт М8х70
26 1/61008/11 Гайка М8
26 100-3520010 Разобщительный кран
27 9328.001103.072-10 Пробка топливного бака
28 9328.001103.075 Прокладка пробки
29 9327.001105.006 Трубка от разобщительного крана к топливному баку
30 1/02795/60 Прокладка 22х28х1
31 9328.001104.022-10 Штуцер перекачки топлива
32 9327.001104.019 Шланг №2
33 9328.001104.024-10 Штуцер
34 9328.001101.120 Прокладка топливного бака
35 9328.001101.101-10 Кронштейн топливного бака левый
36 9327.001105.004 Трубка №2 от воздушного баллона к разобщительному крану
