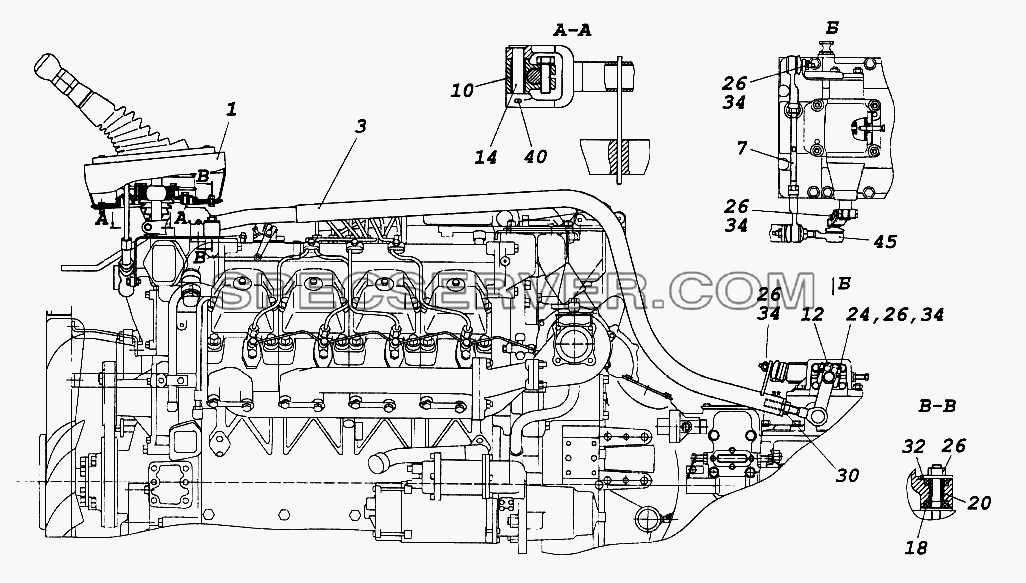

Запчасти: Привод управления механизмом переключения передач для КамАЗ-65116
Привод управления механизмом переключения передач для КамАЗ-65116 (список запасных частей)
Таблица запасных частей
Запчасти: Опора рычага переключения передач с рычагом и краном управления для КамАЗ-65116
Опора рычага переключения передач с рычагом и краном управления для КамАЗ-65116 (список запасных частей)
Таблица запасных частей

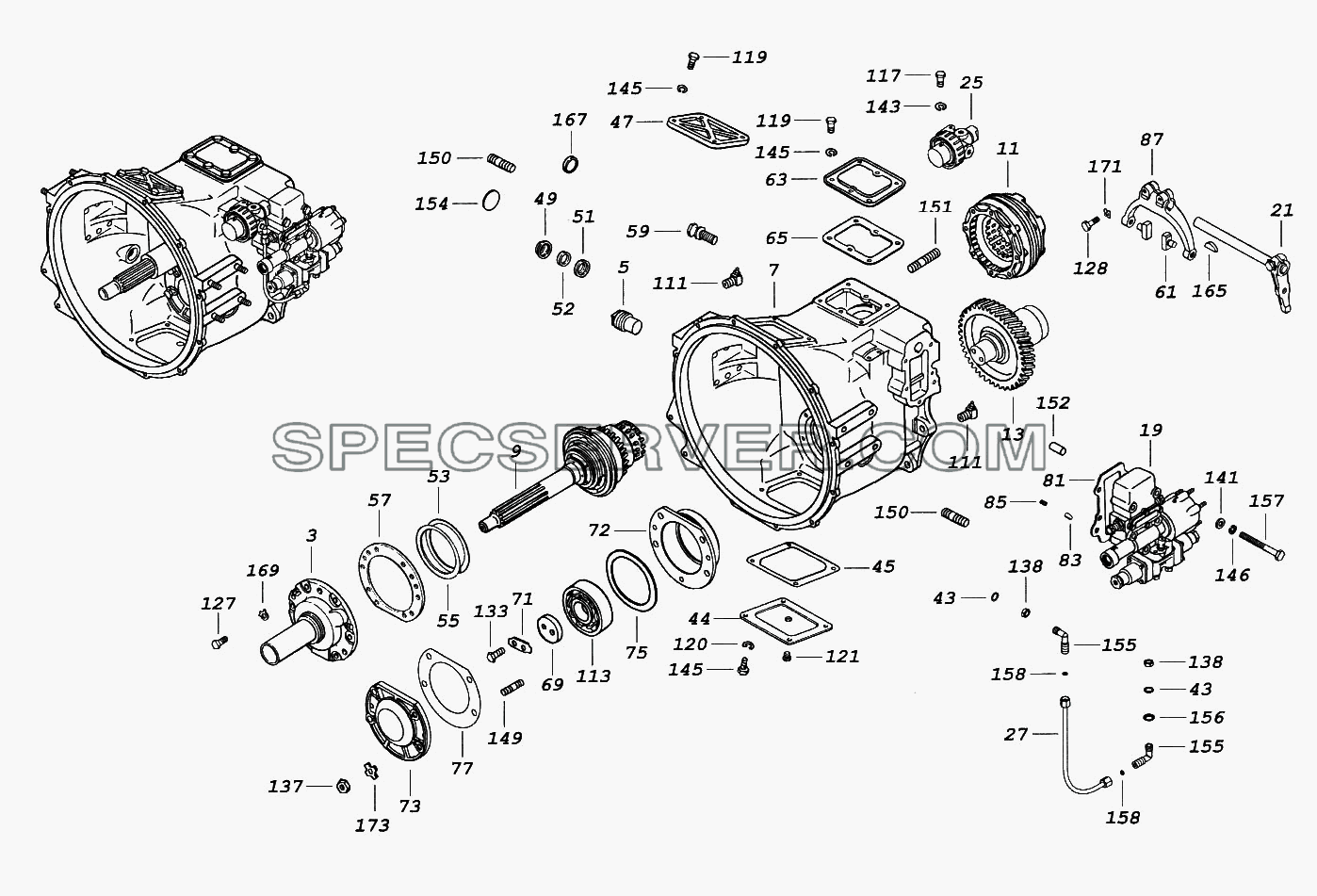

Запчасти: Делитель передач с управлением для КамАЗ-65116
Делитель передач с управлением для КамАЗ-65116 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
3 |
|
14.1701039-40 |
Крышка подшипника первичного вала в сборе |
5 |
|
14.1701306 |
Пробка сливная с магнитом в сборе |
7 |
|
154.1770030 |
Картер делителя передач со втулками |
9 |
|
154.1770040 |
Вал первичный делителя передач |
11 |
|
154.1770160 |
Синхронизатор делителя передач |
13 |
|
154.1770210 |
Вал промежуточный делителя передач |
19 |
|
15.1771010 |
Механизм переключения делителя передач в сборе |
21 |
|
15.1771110 |
Валик вилки механизма переключения с рычагом в сборе |
25 |
|
15.1772100 |
Клапан редукционный управления механизмом в сборе |
27 |
|
53205-3506040 |
Трубка подвода воздуха |
43 |
|
740.1012085-10 |
Кольцо уплотнительное |
44 |
|
154.1601022 |
Крышка смотрового люка сцепления нижняя |
45 |
|
154.1601026 |
Прокладка крышки люка |
47 |
|
14.1601030 |
Крышка картера сцепления верхняя |
49 |
|
14.1601240 |
Крышка сальника вала выключения сцепления |
51 |
|
14.1601242 |
Кольцо уплотнительное сальника |
52 |
|
14.1601244 |
Кольцо сальника ГОСТ 6308-71 |
53 |
|
14.1701035 |
Прокладка регулировочная |
55 |
|
14.1701036 |
Прокладка регулировочная |
57 |
|
14.1701042 |
Прокладка крышки первичного вала |
59 |
|
14.1701350 |
Рым-болт |
61 |
|
14.1702029 |
Сухарь вилки переключения второй и третьей передач |
63 |
|
15.1770036 |
Крышка люка картера делителя передач |
65 |
|
15.1770038 |
Крышка люка картера делителя передач |
69 |
|
14.1701060 |
Шайба упорная |
71 |
|
14.1701076 |
Планка стопорная болтов упорной шайбы |
72 |
|
154.1770242 |
Стакан переднего подшипника промежуточного вала делителя |
73 |
|
154.1770244 |
Крышка переднего подшипника промежуточного вала делителя |
75 |
|
15.1770246 |
Кольцо уплотнительное крышки подшипника |
77 |
|
154.1770248 |
Прокладка крышки переднего подшипника промежуточного вала |
81 |
|
15.1771026 |
Прокладка корпуса механизма переключения |
83 |
|
15.1771062 |
Фиксатор штока механизма переключения |
85 |
|
15.1771064 |
Пружина фиксатора штока |
87 |
|
154.1771094 |
Вилка механизма переключения делителя передач |
111 |
|
864009 |
Масленка 2.3.45 Ц6хр. ГОСТ 19853-74 |
113 |
|
45104957000110 |
Подшипник 6-53610Ш1 роликовый радиальный сферический двухрядный |
117 |
|
1/09026/21 |
Болт М6-6gх25 |
119 |
|
1/60432/21 |
Болт М8-6gх16 |
120 |
|
1/60434/21 |
Болт М8-6gх20 |
121 |
|
262542 |
Пробка КГ1/4" |
127 |
|
1/13069/21 |
Болт М10х1,25-6gх30 |
128 |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
133 |
|
1/55404/33 |
Болт М12х1,25-6gх30 |
137 |
|
1/61015/11 |
Гайка М12х1,25-6Н |
138 |
|
1/07913/11 |
Гайка низкая М14х1,5-6Н |
141 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
143 |
|
1/05164/73 |
Шайба 6 пружинная |
145 |
|
1/05166/73 |
Шайба 8 пружинная |
146 |
|
1/05168/73 |
Шайба 10 пружинная |
149 |
|
1/35303/31 |
Шпилька |
150 |
|
1/18004/31 |
Шпилька М16х1,5х22х35 |
151 |
|
1/18006/31 |
Шпилька картера М16х1,5х22х45 |
152 |
|
1/03389/26 |
Штифт цилиндрический 10х25 |
154 |
|
1/43290/07 |
Заглушка чашечная |
155 |
|
861002 |
Угольник ввертный |
156 |
|
861026 |
Шайба |
157 |
|
853066 |
Болт М10х1,25-6gх75 |
158 |
|
864221 |
Кольцо уплотнительное толкателя |
165 |
|
870812 |
Шпонка сегментная 5х10х25 |
167 |
|
870833 |
Заглушка 43 |
169 |
|
870851 |
Шайба замковая 10 |
171 |
|
870855 |
Шайба специальная 10,5 |
173 |
|
870856 |
Шайба замковая 12,3 |

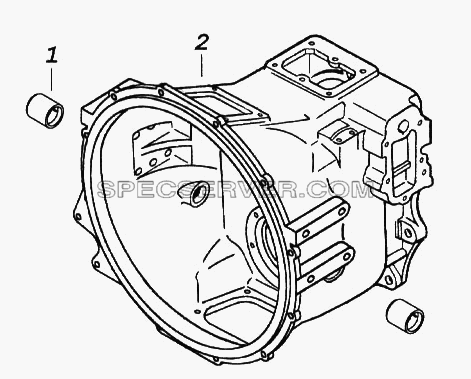

Картер делителя передач с втулками для КамАЗ-65116 (список запасных частей)
