Шплинт проволока |
- |
|
14.1702026 |
Вилка переключения второй и третьей передач в сборе |
- |
|
14.1702031 |
Вилка переключения 4-й и 5-й передач в сборе |
- |
|
14.1702206 |
Опора рычага в сборе |
- |
|
258253 |
Шплинт |
- |
|
258253 |
Шплинт |
- |
|
а |
Шплинт -проволок |
1 |
|
14.1702005-10 |

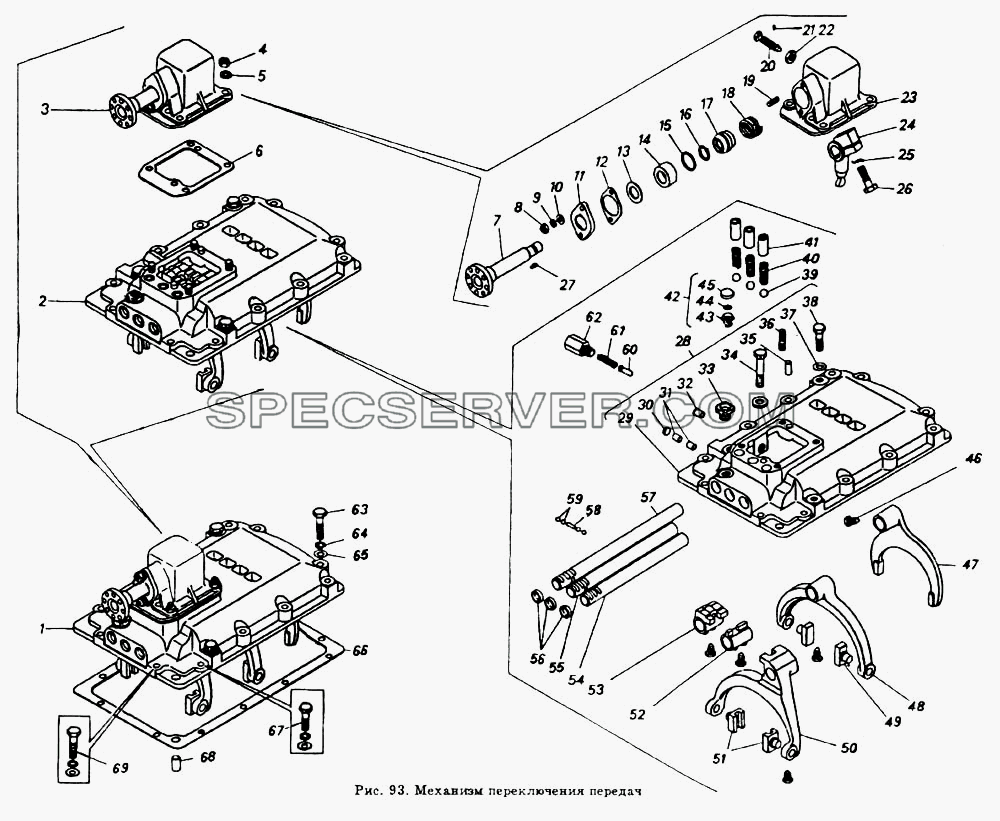

Механизм переключения передач в сборе |
2 |
|
14.1702010 |
Механизм переключения передач в сборе |
3 |
|
14.1702200-10 |

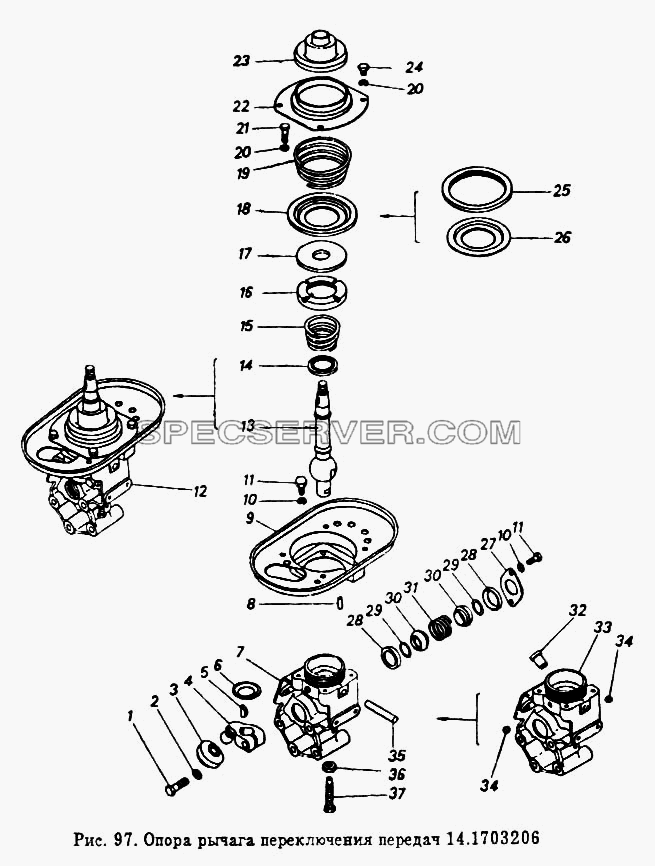

Опора рычага переключения передач в сборе |
4 |
|
1/21647/21 |
Гайка М10х1,25-6Н |
5 |
|
1/05168/73 |
Шайба 10 пружинная |
6 |
|
14.1702122 |
Прокладка фланца верхней крышки |
7 |
|
14.1702221-10 |
Шток рычага |
8 |
|
1/61008/11 |
Гайка М8х1,25-6Н |
9 |
|
1/05166/73 |
Шайба 8 пружинная |
10 |
|
1/05196/01 |
Шайба плоская 8х17 |
11 |
|
14.1702240 |
Крышка опоры рычага |
12 |
|
14.1702238 |
Прокладка уплотнительная крышки опоры рычага |
13 |
|
14.1702246 |
Кольцо защитное |
14 |
|
14.1702213 |
Сухарь опоры штока |
15 |
|
14.1701234 |
Кольцо уплотнительное |
16 |
|
864234 |
Кольцо уплотнительное |
17 |
|
14.1702210 |
Опора штока |
18 |
|
14.1702236 |
Пружина |
19 |
|
1/35435/21 |
Шпилька М8х1,25х16х25 |
20 |
|
870352 |
Болт установочный М10х1,25-6gх45 |
21 |
|
870764 |
Штифт 3,6х5 |
22 |
|
1/07910/11 |
Гайка М10х1,25-6Н |
23 |
|
14.1702209-10 |
Опора рычага переключения передач |
24 |
|
14.1702222-10 |
Рычаг переключения передач |
25 |
|
870856 |
Шайба замковая 12,3 |
26 |
|
870026 |
Болт М12х1,25-6gх45 |
27 |
|
870812 |
Шпонка сегментная 5х10х25 |
28 |
|
14.1702013 |
Крышка коробки передач верхняя в сборе |
29 |
|
14.1702015 |
Крышка коробки передач верхняя |
30 |
|
1/43285/01 |
Заглушка чашечная 16 |
31 |
|
14.1702090 |
Втулка шариков замка штока |
32 |
|
14.1702022 |
Втулка |
33 |
|
853889 |
Пробка транспортная |
34 |
|
870024 |
Болт М10х1,25-6gх40 |
35 |
|
1/03389/26 |
Штифт цилиндрический 10х25 |
36 |
|
1/35465/21 |
Шпилька М10х1,25х20х30 |
37 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
38 |
|
1/13070/21 |
Болт М10х1,25-6gх40 |
39 |
|
14.1702100 |
Шарик |
40 |
|
14.1702106 |
Пружина стопорного шарика |
41 |
|
14.1702088 |
Стакан стопорного шарика механизма переключения |
42 |
|
14.1702170 |
Сапун коробки передач в сборе |
43 |
|
14.1702171 |
Корпус сапуна |
44 |
|
14.1702173 |
Сетка сапуна |
45 |
|
14.1702172 |
Колпак |
46 |
|
14.1702025 |
Винт установочный |
47 |
|
14.1702024 |
Вилка переключения 1-й передачи и передачи заднего хода |
48 |
|
14.1702027 |
Вилка переключения 2-й и 3-й передач |
49 |
|
14.1702029 |
Сухарь вилки переключения второй и третьей передач |
50 |
|
14.1702033 |
Вилка переключения 4-ой и 5-ой передачи |
51 |
|
14.1702035 |
Сухарь вилки переключения 4-й и 5-й передач |
52 |
|
14.1702028 |
Головка штока вилки переключения второй и третьей передач |
53 |
|
14.1702053 |
Головка штока вилки переключения первой передачи и заднего хода |
54 |
|
14.1702074 |
Шток вилки переключения четвертой и пятой передач |
55 |
|
14.1702064 |
Шток вилки переключения второй и третьей передач |
56 |
|
1/43289/01 |
Заглушка 25 |
57 |
|
14.1702060 |
Шток вилки переключения первой передачи и заднего хода |
58 |
|
870760 |
Штифт 5х19,5 |
59 |
|
864723 |
Шарик Б IV 9,525Н |
60 |
|
14.1702129 |
Предохранитель включения первой передачи и заднего хода |
61 |
|
14.1702127 |
Пружина предохранителя включения первой передачи и заднего хода |
62 |
|
14.1702132 |
Стакан пружины предохранителя включения первой передачи и заднего хода |
63 |
|
1/12880/21 |
Болт М10х1,25-6gх60 |
64 |
|
1/05168/73 |
Шайба 10 пружинная |
65 |
|
1/26386/01 |
Шайба плоская 10,6х18х2 |
66 |
|
14.1702014 |
Прокладка верхней крышки коробки передач |
67 |
|
870024 |
Болт М10х1,25-6gх40 |
68 |
|
14.1702184 |
Штифт установочный |
69 |
|
1/13070/21 |
Болт М10х1,25-6gх40 |
