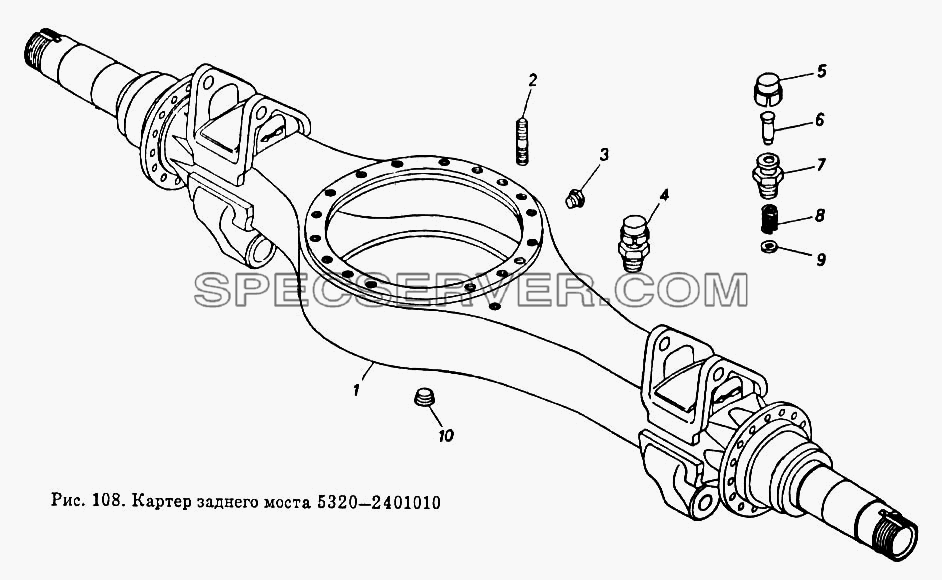

Запчасти: Картер заднего моста для КамАЗ-5410
Картер заднего моста для КамАЗ-5410 (список запасных частей)
Таблица запасных частей

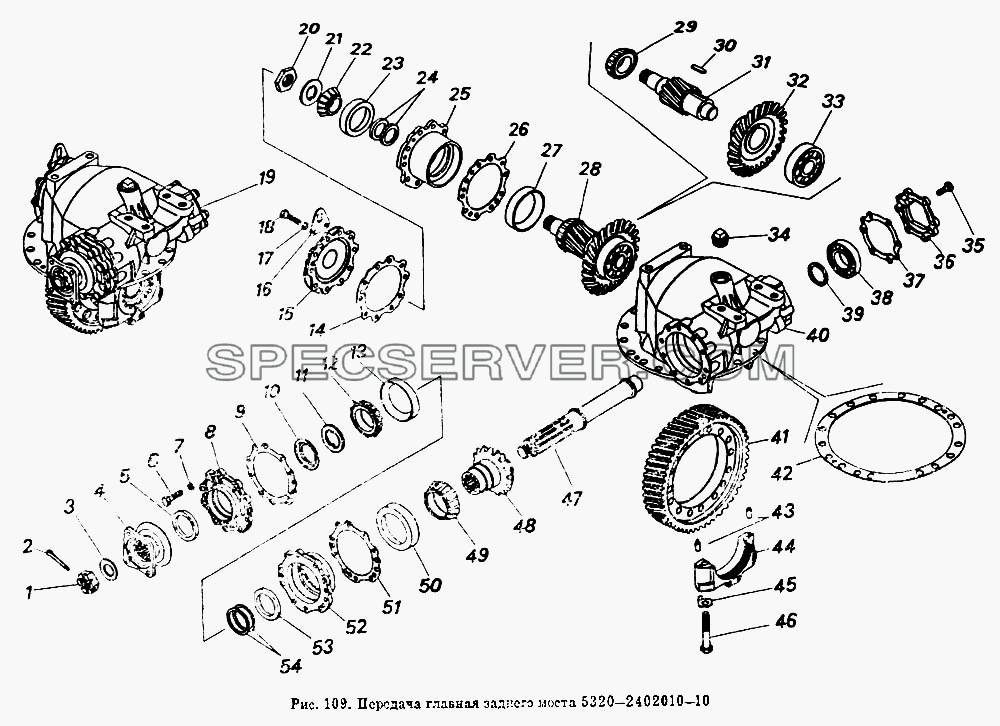

Запчасти: Передача главная заднего моста для КамАЗ-5410
Передача главная заднего моста для КамАЗ-5410 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
1/05168/77 |
Шайба 10 пружинная |
- |
|
27310НУ1 |
Подшипник |
- |
|
27911А |
Подшипник |
- |
|
5320-2402010-20 |
Передача главная заднего моста в сборе |
- |
|
5320-2402010-30 |
Передача главная заднего моста в сборе (по заказу потребителя)(Ио = 5,94) |
- |
|
5320-2402015 |
Картер главной передачи с крышками подшипников в сборе |
- |
|
5320-2402021 |
Вал ведущий в сборе |
- |
|
5320-2402046 |
Стакан подшипников в сборе |
- |
|
5320-2402048 |
Стакан подшипника в сборе |
- |
|
5320-2402050 |
Крышка стакана подшипников в сборе |
- |
|
5320-2402064-20 |
Шестерня ведомая коническая и ведущая цилиндрическая в сборе |
- |
|
5320-2402064-30 |
Шестерня ведомая в сборе |
- |
|
5320-2402064-40 |
Шестерня ведомая в сборе |
- |
|
5320-2402076 |
Крышка подшипников дифференциала в сборе |
- |
|
5320-2402076 |
Крышка подшипников дифференциала в сборе |
- |
|
5320-2402107 |
Стакан подшипников в сборе |
- |
|
5320-2402108 |
Стакан подшипников в сборе |
- |
|
5320-2402110-10 |
Шестерня ведущая цилиндрическая |
- |
|
5320-2402110-30 |
Шестерня ведущая цилиндрическая |
- |
|
5320-2402110-40 |
Шестерня ведущая цилиндрическая |
- |
|
5320-2402120-10 |
Шестерня ведомая цилиндрическая заднего моста |
- |
|
5320-2402120-30 |
Шестерня ведомая цилиндрическая |
- |
|
5320-2402120-40 |
Шестерня ведомая цилиндрическая |
- |
|
6-7214АУ |
Подшипник роликовый конический однорядный ГОСТ 520-89 |
- |
|
6-7516А |
Подшипник в сборе |
- |
|
853948 |
Подшипник роликовый конический в сборе |
- |
|
864177 |
Корпус манжеты в сборе |
- |
|
864179 |
Пружина манжеты |
- |
|
864724 |
Подшипник роликовый конический в сборе |
- |
|
864728 |
Подшипник роликовый конический в сборе |
- |
|
864769 |
Подшипник роликовый конический в сборе |
1 |
|
853522 |
Гайка прорезная МЗЗх1,5-6Н |
2 |
|
1/07350/01 |
Шплинт 4,7х50 |
3 |
|
862500 |
Шайба плоская 34х60х6 |
4 |
|
5320-2402036 |
Фланец ведущего вала в сборе |
5 |
|
864176 |
Манжета 70х92 в сборе |
6 |
|
1/55408/21 |
Болт М12х1,25-6gх50 |
7 |
|
1/05170/77 |
Шайба 12 пружинная |
8 |
|
5320-2402051 |
Крышка стакана подшипников |
9 |
|
5320-2402047 |
Прокладка |
10 |
|
5320-2402041 |
Маслоотражатель |
11 |
|
5320-2402175 |
Шайба упорная |
12 |
|
864726 |
Кольцо подшипника внутреннее с сепаратором и роликами в сборе |
13 |
|
864725 |
Кольцо подшипника наружное |
14 |
|
5320-2402047 |
Прокладка |
15 |
|
5320-2402126 |
Крышка стакана подшипника |
16 |
|
5320-2402371 |
Скоба редуктора |
17 |
|
1/05170/77 |
Шайба 12 пружинная |
18 |
|
1/55408/21 |
Болт М12х1,25-6gх50 |
19 |
|
5320.2402010-10 |
Передача главная заднего моста в сборе (по заказу потребителя) (Ио= 6,53) |
20 |
|
5320-2402269 |
Гайка подшипника |
21 |
|
5320-2402249 |
Шайба опорная |
22 |
|
853950 |
Кольцо подшипника внутреннее с сепаратором и роликами в сборе |
23 |
|
853949 |
Кольцо подшипника наружное |
24 |
|
5320-2402088 |
Шайба регулировочная |
24 |
|
5320-2402089 |
Шайба регулировочная |
24 |
|
5320-2402090 |
Шайба регулировочная |
24 |
|
5320-2402091 |
Шайба регулировочная |
24 |
|
5320-2402092 |
Шайба регулировочная |
24 |
|
5320-2402093 |
Шайба регулировочная |
24 |
|
5320-2402094 |
Шайба регулировочная |
24 |
|
5320-2402095 |
Шайба регулировочная |
25 |
|
5320-2402112 |
Стакан подшипника |
26 |
|
5320-2402096 |
Прокладка регулировочная |
26 |
|
5320-2402097 |
Прокладка регулировочная |
26 |
|
5320-2402098 |
Прокладка регулировочная |
26 |
|
5320-2402099 |
Прокладка регулировочная |
26 |
|
5320-2402100 |
Прокладка регулировочная |
27 |
|
864771 |
Кольцо подшипника наружное |
28 |
|
5320-2402064-10 |
Шестерня ведомая в сборе |
29 |
|
864770 |
Кольцо внутреннее с сепаратором и роликами в сборе |
30 |
|
853800 |
Шпонка 14х9х45 |
31 |
|
5320-2402110-20 |
Шестерня ведущая цилиндрическая |
32 |
|
5320-2402060 |
Шестерня ведомая коническая |
33 |
|
102409М |
Подшипник роликовый радиальный с короткими цилиндрическими роликами ГОСТ 520-89 |
33 |
|
864715 |
Подшипник роликовый радиальный в сборе |
34 |
|
262515 |
Пробка КГ 1/4" ОСТ 37.001.178-82 |
35 |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
36 |
|
5320-2402181 |
Крышка заднего подшипника |
37 |
|
5320-2402225 |
Прокладка крышки |
38 |
|
12310КМ |
Подшипник роликовый радиальный с короткими цилиндрическими роликами ГОСТ 520-89 |
38 |
|
864717 |
Подшипник роликовый цилиндрический в сборе |
39 |
|
5320-2402229 |
Шайба опорная заднего подшипника ведущего вала |
40 |
|
5320-2402018 |
Картер главной передачи |
41 |
|
5320-2402120-20 |
Шестерня ведомая цилиндрическая |
42 |
|
5320-2402034 |
Прокладка картера редуктора |
43 |
|
5320-2402077 |
Штифт крышки подшипника дифференциала |
44 |
|
5320-2402079 |
Крышка подшипника |
45 |
|
5320-2402078-10 |
Шайба стопорная |
46 |
|
853035 |
Болт М18х1,5-6gх110 |
47 |
|
5320-2402024 |
Вал ведущий заднего моста |
48 |
|
5320-2402017 |
Шестерня ведущая коническая в сборе |
49 |
|
864730 |
Кольцо подшипника внутреннее в сборе |
50 |
|
864729 |
Кольцо наружное |
51 |
|
5320-2402096 |
Прокладка регулировочная |
51 |
|
5320-2402097 |
Прокладка регулировочная |
51 |
|

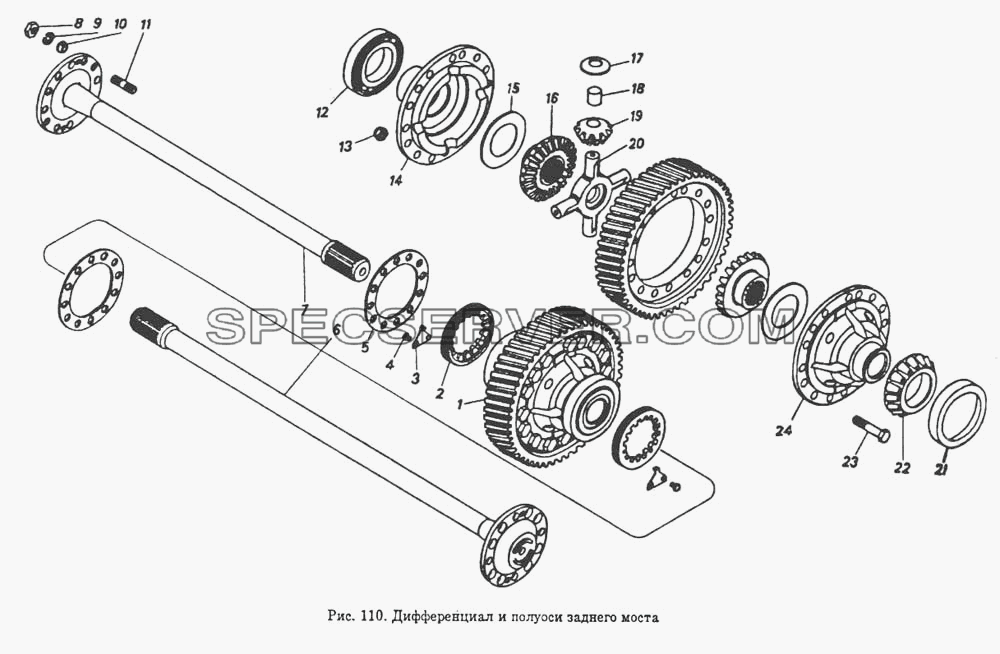

Дифференциал и полуоси заднего моста для КамАЗ-5410 (список запасных частей)
Дифференциал и полуоси заднего моста для КамАЗ-5410 (список запасных частей)
Таблица запасных частей

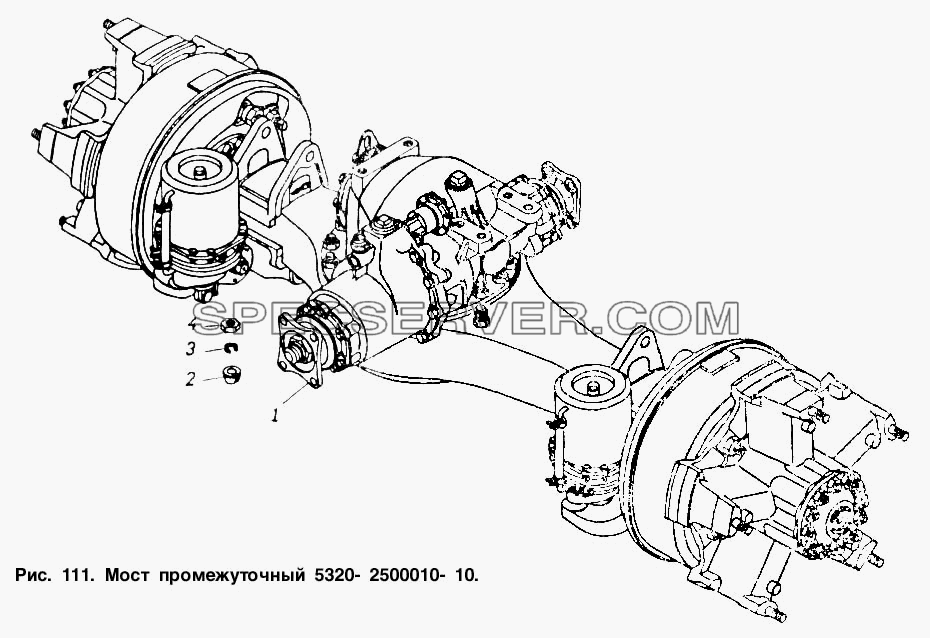

Мост промежуточный для КамАЗ-5410 (список запасных частей)
Мост промежуточный для КамАЗ-5410 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
5320-2500010-20 |
Мост промежуточный в сборе (для моделей 5320, 5410, 55102 - по заказу потребителя) (Ио = 7,22) |
- |
|
5320-2500010-30 |
Мост промежуточный в сборе (для моделей 5320, 5410, 55102 - по заказу потребителя) (Ио = 5,94) |
- |
|
5511-2500010-10 |
Мост промежуточный в сборе (для моделей 53212, 54112, 5511 - по заказу потребителя)(Ио = 6,53) |
- |
|
5511-2500010-20 |
Мост промежуточный в сборе (для модели 5511 - по заказу потребителя)(Ио = 7,22) |
- |
|
5511-2500010-30 |
Мост промежуточный в сборе (Ио = 5,94) |
1 |
|
5320-2500010-10 |
Мост промежуточный в сборе (Ио = 6,53) |
2 |
|
5320-2403072 |
Втулка разжимная шпильки полуоси |
3 |
|
1/05172/77 |
Шайба 16 пружинная |
4 |
|
1/21641/21 |
Гайка М16х1,5-6Н |

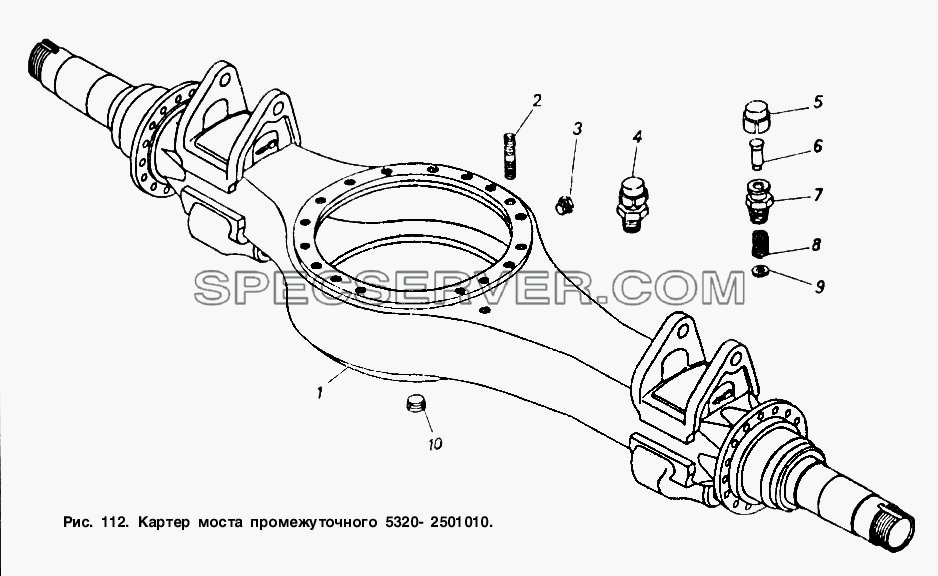

Картер моста промежуточного для КамАЗ-5410 (список запасных частей)
Картер моста промежуточного для КамАЗ-5410 (список запасных частей)
Таблица запасных частей

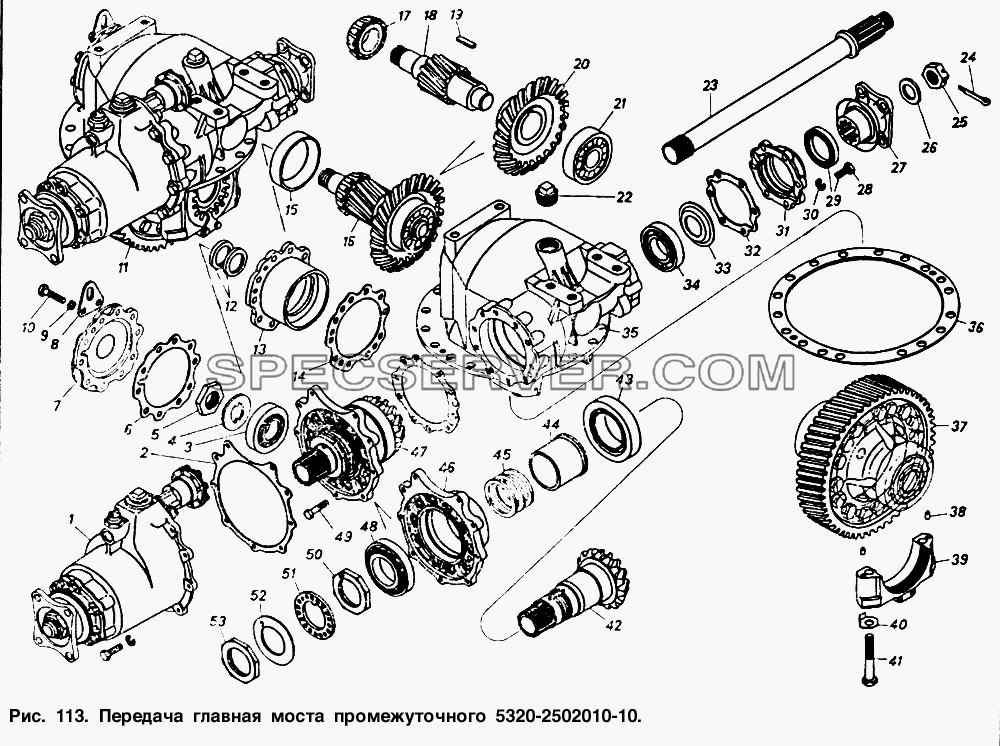

Передача главная моста промежуточного для КамАЗ-5410 (список запасных частей)
Передача главная моста промежуточного для КамАЗ-5410 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
5320-2402015 |
Картер главной передачи с крышками подшипников в сборе |
- |
|
5320-2402064-20 |
Шестерня ведомая коническая и ведущая цилиндрическая в сборе |
- |
|
5320-2402064-30 |
Шестерня ведомая в сборе |
- |
|
5320-2402064-40 |
Шестерня ведомая в сборе |
- |
|
5320-2402076 |
Крышка подшипников дифференциала в сборе |
- |
|
5320-2402089 |
Шайба регулировочная |
- |
|
5320-2402090 |
Шайба регулировочная |
- |
|
5320-2402091 |
Шайба регулировочная |
- |
|
5320-2402092 |
Шайба регулировочная |
- |
|
5320-2402093 |
Шайба регулировочная |
- |
|
5320-2402094 |
Шайба регулировочная |
- |
|
5320-2402095 |
Шайба регулировочная |
- |
|
5320-2402097 |
Прокладка регулировочная |
- |
|
5320-2402098 |
Прокладка регулировочная |
- |
|
5320-2402099 |
Прокладка регулировочная |
- |
|
5320-2402100 |
Прокладка регулировочная |
- |
|
5320-2402110-20 |
Шестерня ведущая цилиндрическая |
- |
|
5320-2402110-30 |
Шестерня ведущая цилиндрическая |
- |
|
5320-2402110-40 |
Шестерня ведущая цилиндрическая |
- |
|
5320-2402120-20 |
Шестерня ведомая цилиндрическая |
- |
|
5320-2402120-30 |
Шестерня ведомая цилиндрическая |
- |
|
5320-2402120-40 |
Шестерня ведомая цилиндрическая |
- |
|
5320-2402189 |
Шайба регулировочная подшипников |
- |
|
5320-2402190 |
Шайба регулировочная подшипников |
- |
|
5320-2402191 |
Шайба регулировочная подшипников |
- |
|
5320-2402192 |
Шайба регулировочная подшипников |
- |
|
5320-2402193 |
Шайба регулировочная подшипников |
- |
|
5320-2402194 |
Шайба регулировочная подшипников |
- |
|
5320-2402195 |
Шайба регулировочная подшипников |
- |
|
5320-2502010-20 |
Передача главная промежуточного моста в сборе (для моделей 5320,5410, 55102 - по заказу потребителя)(Ио = 7,22 |
- |
|
5320-2502010-30 |
Передача главная промежуточного моста в сборе (для моделей 5320, 53212, 5410, 54112, 55102 - по заказу потреби |
- |
|
5320-2502010-40 |
Передача главная промежуточного моста в сборе (для модели 5511- по заказу потребителя)(Ио = 5,43) |
- |
|
5320-2502020 |
Комплект конических шестерен для запасных частей |
- |
|
5320-2502064 |
Гайка |
- |
|
5320-2502208 |
Крышка заднего подшипника с сальником в сборе |
- |
|
853758 |
Штифт стопорный 5х12 |
1 |
|
5320-2506010 |
Дифференциал межосевой моста промежуточного в сборе |
2 |
|
5320-2506115 |
Прокладка картера межосевого дифференциала |
3 |
|
27310НУ1 |
Подшипник |
3 |
|
853948 |
Подшипник роликовый конический в сборе |
4 |
|
5320-2402249 |
Шайба опорная |
5 |
|
5320-2402269 |
Гайка подшипника |
6 |
|
5320-2402047 |
Прокладка |
7 |
|
5320-2402126 |
Крышка стакана подшипника |
8 |
|
5320-2402371 |
Скоба редуктора |
9 |
|
1/05170/77 |
Шайба 12 пружинная |
10 |
|
1/55408/21 |
Болт М12х1,25-6gх50 |
11 |
|
5320-2502010-10 |
Передача главная промежуточного моста в сборе (для моделей 53212, 54112, 5511 - по заказу потребителя) (Ио = |
12 |
|
5320-2402088 |
Шайба регулировочная |
13 |
|
5320-2402112 |
Стакан подшипника |
14 |
|
5320-2402096 |
Прокладка регулировочная |
15 |
|
864771 |
Кольцо подшипника наружное |
16 |
|
5320-2402064-10 |
Шестерня ведомая в сборе |
17 |
|
864770 |
Кольцо внутреннее с сепаратором и роликами в сборе |
18 |
|
5320-2402110-10 |
Шестерня ведущая цилиндрическая |
19 |
|
853800 |
Шпонка 14х9х45 |
20 |
|
5320-2402060 |
Шестерня ведомая коническая |
21 |
|
6-102409М |
Подшипник в сборе |
21 |
|
864715 |
Подшипник роликовый радиальный в сборе |
22 |
|
262515 |
Пробка КГ 1/4" ОСТ 37.001.178-82 |
23 |
|
5320-2502201 |
Вал задний промежуточного моста |
24 |
|
1/07350/01 |
Шплинт 4,7х50 |
25 |
|
853522 |
Гайка прорезная МЗЗх1,5-6Н |
26 |
|
862500 |
Шайба плоская 34х60х6 |
27 |
|
5320-2402036 |
Фланец ведущего вала в сборе |
28 |
|
1/59709/21 |
Болт М10х1,25-6gх35 |
29 |
|
864180 |
Манжета с пружиной в сборе |
30 |
|
1/05168/77 |
Шайба 10 пружинная |
31 |
|
5320-2502209 |
Крышка подшипника |
32 |
|
5320-2402225 |
Прокладка крышки |
33 |
|
5320-2402041 |
Маслоотражатель |
34 |
|
6-310К |
Подшипник |
34 |
|
864716 |
Подшипник |
35 |
|
5320-2402018 |
Картер главной передачи |
36 |
|
5320.2402034 |
Прокладка картера |
37 |
|
5320-2402120-10 |
Шестерня ведомая цилиндрическая заднего моста |
38 |
|
5320-2402077 |
Штифт крышки подшипника дифференциала |
39 |
|
5320-2402079 |
Крышка подшипника |
40 |
|
5320-2402078-10 |
Шайба стопорная |
41 |
|
853035 |
Болт М18х1,5-6gх110 |
42 |
|
5320-2502017 |
Шестерня промежуточного моста ведущая |
43 |
|
6-7516А |
Подшипник в сборе |
43 |
|
864728 |
Подшипник роликовый конический в сборе |
44 |
|
5320-2502029 |
Втулка распорная |
45 |
|
5320-2402188 |
Шайба регулировочная подшипников |
46 |
|
5320-2502049 |
Стакан подшипников ведущей конической шестерни |
47 |
|
5320-2502012 |
Шестерня ведущая коническая в сборе |
48 |
|
6-7214АУ |
Подшипник роликовый конический однорядный ГОСТ 520-89 |
48 |
|
864724 |
Подшипник роликовый конический в сборе |
49 |
|
1/42749/31 |
Болт самоконтрящийся М12х1,25-6gх50 |
50 |
|
5320-2502063 |
Гайка подшипника ведущей конической шестерни промежуточного моста в сборе |
51 |
|
5320-2502175 |
Шайба опорная |
52 |
|
5320-2502067 |
Шайба замочная контргайки |
53 |
|
853550 |
Гайка М68х1,5-6Н |
| |
