INSTALLATION

(1) Position the sleeve in the seat back.
(2) Firmly, push sleeve down to snap into place.
(3) Install head restraint.

HEAD RESTRAINT COVER

REMOVAL

(1) Remove head restraint from the bucket seat.
(2) Remove the screws attaching the bezel and

adjuster bar to the head restraint (Fig. 5).

(3) Pull the adjuster bar from the head restraint.
(4) Roll the cover upward and separate from the

head restraint cushion (Fig. 6).

INSTALLATION

(1) Position the cover on the head restraint cush-

ion and roll the cover downward.

(2) Position the adjuster bar in the head restraint.
(3) Install the screws attaching the bezel and

adjuster bar to the head restraint.

(4) Install head restraint in the bucket seat.

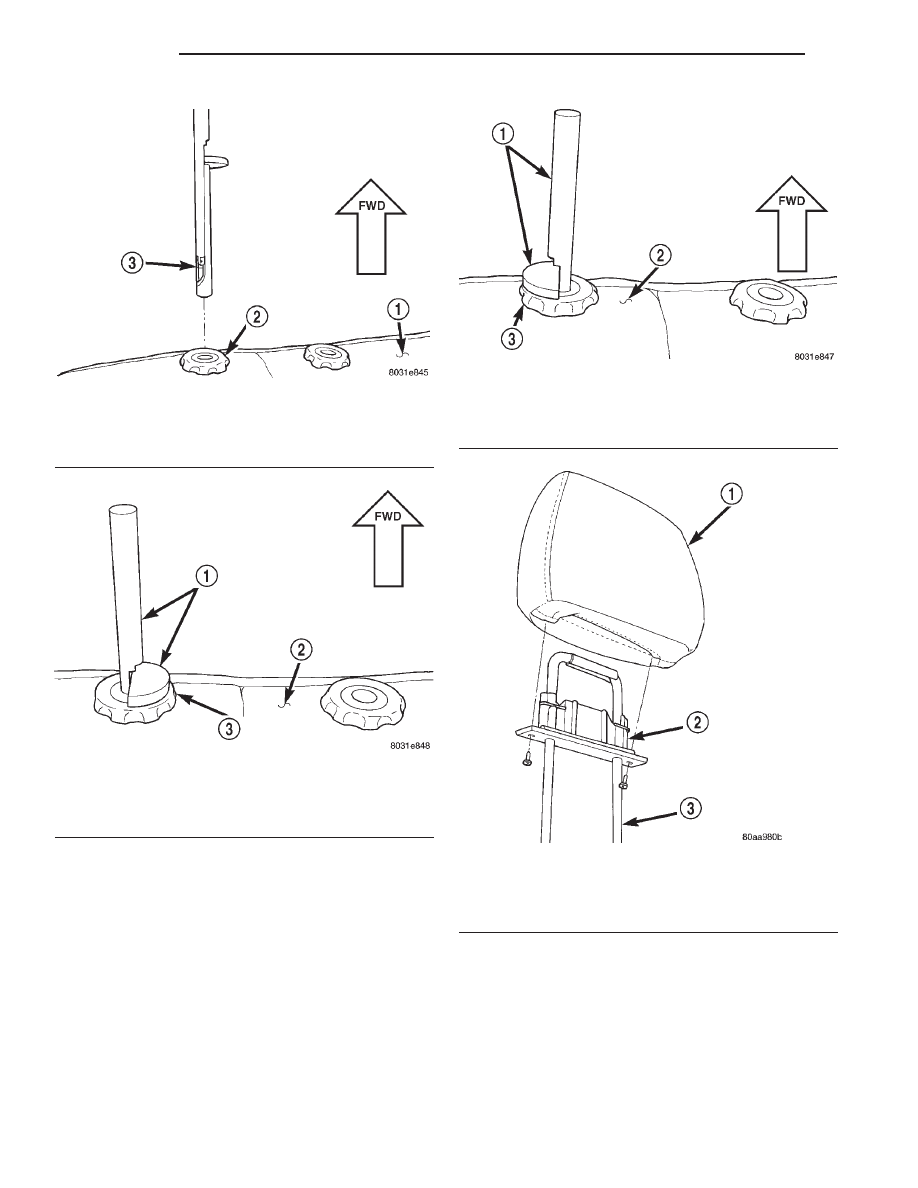

Fig. 2 Head Restraint Sleeve Extractor Installation

1 – SEAT BACK
2 – HEAD RESTRAINT SLEEVE
3 – EXTRACTOR TOOL 6773

Fig. 3 Head Restraint Sleeve Extractor Positioning

1 – EXTRACTOR TOOL 6773
2 – SEAT BACK
3 – LOCK RELEASE THUMBWHEEL

Fig. 4 Head Restraint Sleeve Extractor Positioning

1 – EXTRACTOR TOOL 6773
2 – SEAT BACK
3 – LOCK RELEASE THUMBWHEEL

Fig. 5 Head Restraint

1 – HEAD RESTRAINT
2 – BEZEL
3 – ADJUSTER BAR

23 - 14

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

BUCKET SEAT

REMOVAL

(1) Remove bolts attaching seat to floor pan (Fig.

7).

(2) Remove nut attaching seat to floor pan.
(3) For power seat, disconnect wire harness con-

nector. If equipped, disconnect wire harness for
heated seat.

(4) Disconnect seat belt buckle warning wire har-

ness connector.

(5) Separate seat from floor panel.

INSTALLATION

(1) Position seat on floor pan.
(2) Connect seat belt buckle warning wire harness

connector.

(3) For power seats, connect wire harness connec-

tor. If equipped, connect harness for heated seat.

(4) Install front fasteners attaching seat to floor

pan. Tighten to 27 N·m (20 ft. lbs.) torque.

(5) Install rear fasteners attaching seat to floor

pan. Tighten to 27 N·m (20 ft. lbs.) torque.

(6) Install nut attaching seat to floor pan. Tighten

to 40 N·m (30 ft. lbs.) torque.

BUCKET SEAT TRACK

REMOVAL

NOTE: If the vehicle is equipped with manually
adjusted bucket seats, the inboard or outboard seat
track may be serviced separately.

(1) Remove bucket seat from vehicle.
(2) Remove screws attaching the side shield trim

cover from the seat.

(3) If equipped, disengage the power seat connec-

tor from the power seat switch.

(4) Remove the nuts attaching the seat track to

the bucket seat platform.

(5) When separating the seat track from the plat-

form, route the power seat switch connector through
the access hole in the seat cushion frame, if
equipped.

INSTALLATION

(1) While positioning the seat track on the bucket

seat platform, route the power seat switch connector
through the access hole in the seat cushion frame, if
equipped.

(2) Install the nuts attaching the seat track to the

bucket seat platform.

(3) If equipped, engage the power seat connector to

the power seat switch.

(4) Install screws attaching the side shield trim

cover to the seat.

(5) Install bucket seat.

BUCKET SEAT PLATFORM

Bucket seat platforms are not repairable. If the

seat platform is damaged, replace platform as a unit.

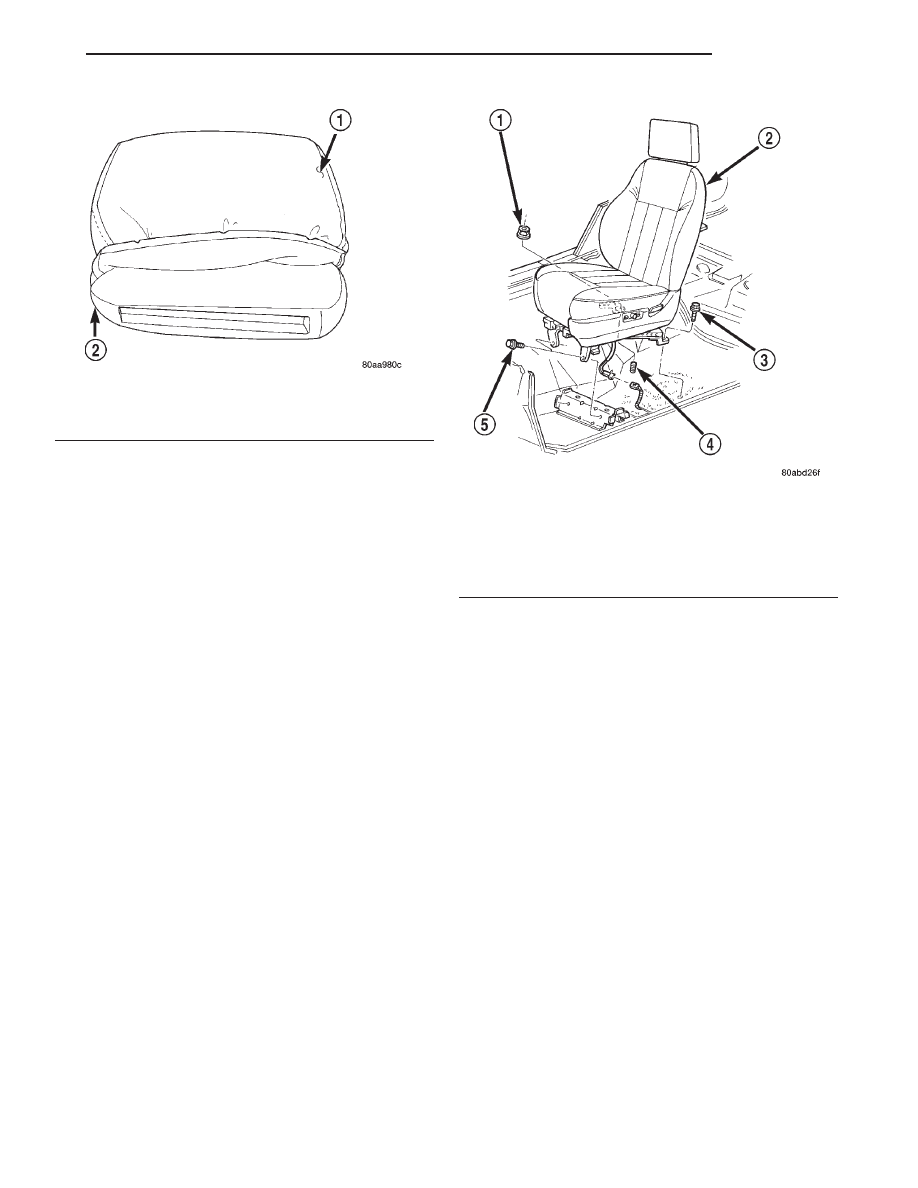

Fig. 6 Head Restraint Cover

1 – HEAD RESTRAINT COVER
2 – HEAD RESTRAINT CUSHION

Fig. 7 Bucket Seat—Power Seat

1 – NUT
2 – DRIVER SIDE FRONT SEAT
3 – SCREW
4 – STUD
5 – SCREW

XJ

BODY

23 - 15

REMOVAL AND INSTALLATION (Continued)

BUCKET SEATBACK COVER

REMOVAL

(1) Remove seat.
(2) Remove head restraint, if equipped.
(3) Remove screws attaching side shield trim cover

to bucket seat.

(4) If equipped, disengage power seat wire connec-

tor from power seat switch.

(5) Remove the inboard seatback pivot bolt and

large plastic washer.

(6) Position the seatback in the full forward or full

recline position.

(7) Remove the seatback cover J straps from the

base of the seatback.

(8) Roll the seatback cover upward, disengage elec-

trical connectors for heated seat grid, if equipped.
(Fig. 8).

(9) Disengage the hogrings attaching the seatback

cover to the seatback cushion support wires (Fig. 9).

(10) Roll the seatback cover upward and disengage

the hook and loop fastener (Fig. 10).

(11) Roll seatback cover up and over the head

restraint sleeves, if equipped and separate from the
seatback.

INSTALLATION

(1) Position the seatback cover on the seatback

cushion and roll seatback cover down over the head
restraint sleeves. Route the sleeves through the
access holes in the cover, if equipped.

(2) Roll the seatback cover downward and engage

the hook and loop fastener. Engage electrical connec-
tors for heated seat grid, if equipped.

(3) Continue rolling the cover downward and

engage the hogrings attaching the seatback cover to
the seatback cushion support wires.

(4) Engage the seatback cover J straps to the base

of the seatback.

(5) Install the inboard seatback pivot bolt and

large plastic washer.

(6) Install the side shield trim cover.
(7) Install head restraint, if equipped.
(8) Install seat.

BUCKET SEATBACK

REMOVAL

(1) Remove seat.
(2) Remove side shield trim cover.
(3) Remove

inboard

seatback

pivot

bolt

and

washer.

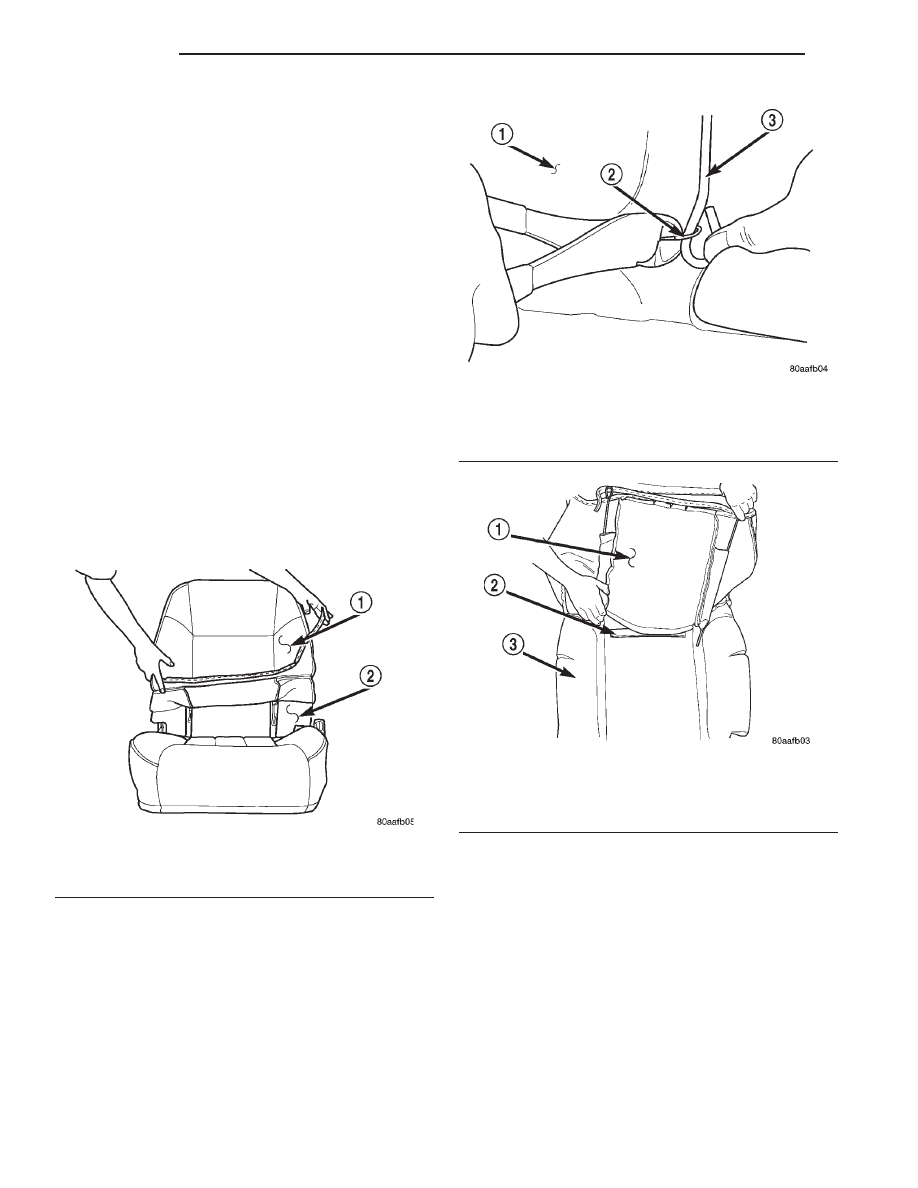

Fig. 8 Seatback Cover

1 – SEAT BACK COVER
2 – SEAT BACK CUSHION

Fig. 9 Hog Ring

1 – SEAT BACK CUSHION
2 – HOG RING
3 – SUPPORT

Fig. 10 Hook And Loop Fastener

1 – SEAT BACK COVER
2 – HOOK AND LOOP FASTENER
3 – SEAT BACK CUSHION

23 - 16

BODY

XJ

REMOVAL AND INSTALLATION (Continued)

(4) Remove bolts attaching recliner to seat cushion

frame (Fig. 11).

(5) Separate seatback from vehicle.

INSTALLATION

(1) Position seatback on seat cushion frame.
(2) Install inboard seatback pivot bolt and washer.
(3) Install bolts attaching recliner to seat cushion

frame.

(4) Install side shield trim cover.
(5) Install seat.

BUCKET SEAT CUSHION COVER

REMOVAL

(1) Remove seat from vehicle.
(2) Remove side shield trim cover.
(3) Remove seatback.
(4) With the cushion side down, disengage the for-

ward, rearward and inboard J-straps.

(5) Disengage the clips attaching the outboard side

of the cover to the cushion frame.

(6) Turn the cushion over and roll the cover off the

cushion.

(7) Disengage the electrical connectors for the

heated seat, if equipped.

(8) Remove the hog rings attaching the cover to

the cushion support wires (Fig. 12).

(9) Separate the cover from the cushion.

INSTALLATION

(1) Position the cover on the cushion.
(2) Engage the electrical connectors for the heated

seat, if equipped.

(3) Install the hog rings attaching the cover to the

cushion support wires.

(4) With the cushion side down, engage the for-

ward, rearward and inboard J-straps.

(5) Engage the clips attaching the outboard side of

the cover to the cushion frame.

(6) Install seatback.
(7) Install side shield trim cover.
(8) Install seat.

BUCKET SEAT RECLINER

REMOVAL

(1) Remove side shield trim cover.
(2) Disengage seatback cover zipper.
(3) Roll outer seatback cover upward.
(4) Remove bolts attaching recliner to seatback

and seat cushion frames (Fig. 13).

(5) Separate recliner from seat.

INSTALLATION

(1) Position recliner on seat.
(2) Install bolts attaching recliner to seatback and

seat cushion frames (Fig. 13).

(3) Roll seatback cover downward.
(4) Engage seatback cover zipper.
(5) Install side shield trim cover.

REAR SEAT CUSHION

REMOVAL

(1) Disengage seat cushion at rear by pulling

upward on release strap (Fig. 14).

(2) Tilt seat cushion forward.
(3) Disengage seat cushion latch with right side

release lever. Separate right side latch and left side
seat bracket from floor anchor bolts, and remove
cushion from vehicle (Fig. 15).

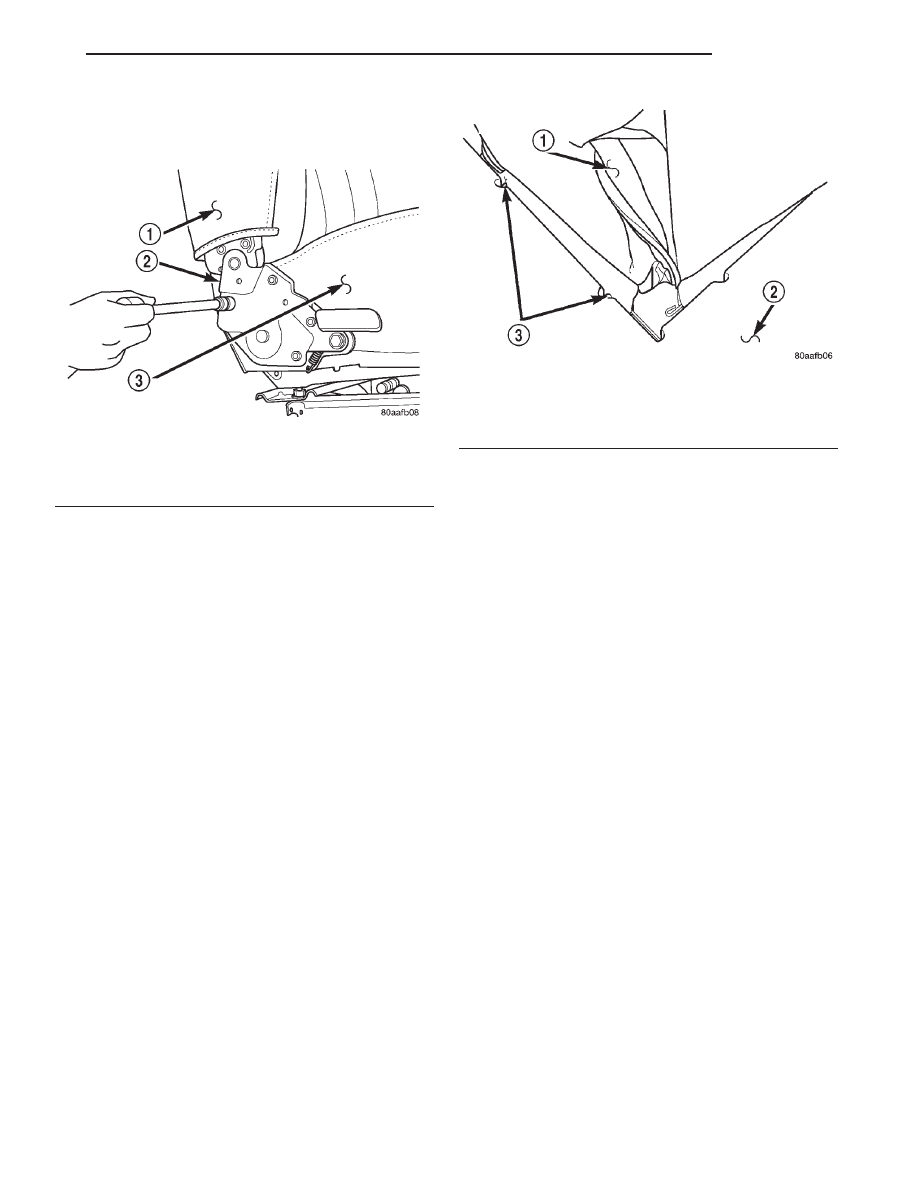

Fig. 11 Bucket Seatback

1 – SEAT BACK
2 – RECLINER
3 – SEAT CUSHION

Fig. 12 Seat Cushion Cover Hog Rings

1 – SEAT CUSHION COVER
2 – SEAT CUSHION
3 – HOG RING
