REMOVAL AND INSTALLATION

STARTER — LHD (DIESEL) . . . . . . . . . . . . . . . . . 1
STARTER — RHD (DIESEL). . . . . . . . . . . . . . . . . 2
STARTER RELAY . . . . . . . . . . . . . . . . . . . . . . . . . 3

SPECIFICATIONS

STARTING SYSTEM . . . . . . . . . . . . . . . . . . . . . . . 3
TORQUE SPECIFICATIONS . . . . . . . . . . . . . . . . . . 4

REMOVAL AND INSTALLATION

STARTER — LHD (DIESEL)

Removal

(1) Disconnect the negative battery cable.
(2) Remove the innercooler inlet hose from turbo-

charger and position it out of the way (Fig. 1).

(3) Remove the (2) right engine mount upper sill

plate nuts.

(4) Raise the vehicle on a hoist.

(5) Remove the turbocharger oil return hose from

engine block and plug (Fig. 2).

(6) Remove the right engine mount through bolt

nut only (Fig. 2). Do not remove the bolt at this time.

(7) Position a jack stand and raise the weight off

the right engine mount.

(8) Remove the (2) right engine mount lower sill

plate bolts.

(9) Remove the (4) right engine mount bracket to

engine block retaining bolts.

(10) Remove the engine mount throughbolt.
(11) Remove the engine mount and the engine

mount bracket from the vehicle.

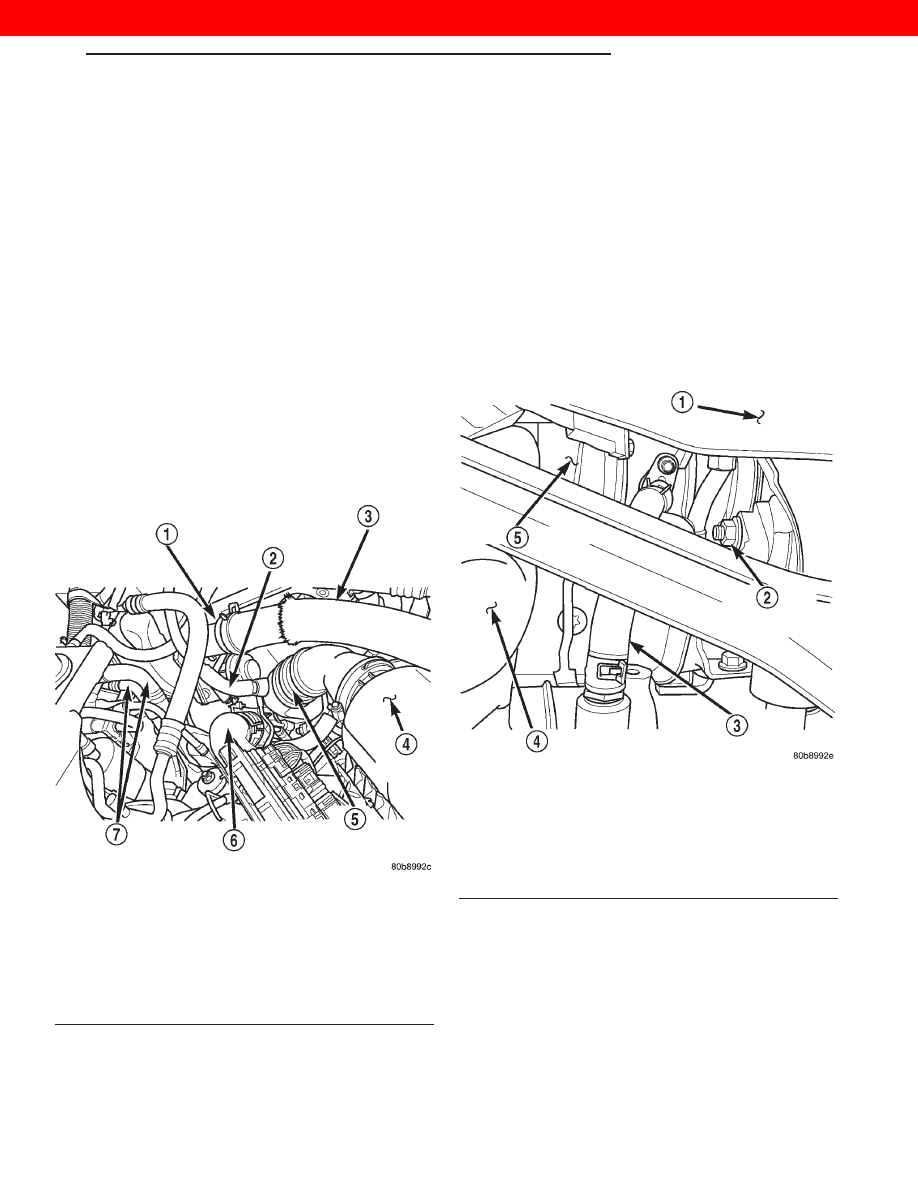

Fig. 1 LHD Engine Compartment — Diesel

1 – INTAKE MANIFOLD ELBOW
2 – BREATHER HOSE
3 – INNERCOOLER OUTLET HOSE
4 – AIR FILTER COVER
5 – AIR FILTER OUTLET (FRESH AIR) HOSE
6 – INNERCOOLER INLET HOSE
7 – HEATER CORE COOLANT SUPPLY HOSES

Fig. 2 Turbocharger Oil Return Hose — Position &

Orientation

1 – VEHICLE UNDERBODY
2 – RIGHT ENGINE MOUNT THROUGHBOLT NUT
3 – TURBOCHARGER OIL RETURN HOSE
4 – EXHAUST MANIFOLD DOWNPIPE
5 – TURBOCHARGER

XJ

STARTING SYSTEMS

8B - 1

2000 JEEP CHEROKEE

(12) Remove the starter motor support bracket.
(13) Disconnect the starter motor electrical connec-

tors.

CAUTION: Heatshields are very sharp. Wear gloves
to prevent injury.

(14) Remove the starter heatshield.
(15) Remove the (3) starter motor retaining bolts.
(16) Remove the starter motor from the vehicle.

Installation

(1) Position the starter motor and install retaining

bolts. Torque bolts to 27 N·m (20 ft. lbs.).

(2) Connect the starter motor electrical. Torque

(B+) nut to 27 N·m (20 ft. lbs.).

CAUTION: Heatshields are very sharp. Wear gloves
to prevent injury.

(3) Install the starter heatshield.
(4) Install the starter motor support bracket.

Torque nuts to 10 N·m (90 in. lbs.).

(5) Install the engine mount and engine mount

bracket in the vehicle, making sure sill plate studs
are through engine mount.

(6) Install the engine mount throughbolt and nut

leaving them loose at this time.

(7) Install the (4) engine mount bracket to engine

block bolts. Torque bolts to 61 N·m (45 ft. lbs.).

(8) Tighten, but do not torque (2) right engine

mount lower bolts.

(9) Remove the jack stand.
(10) Torque the (2) lower engine mount bolts to 54

N·m (40 ft. lbs.).

(11) Torque throughbolt nut to 65 N·m (48 ft. lbs.).
(12) Install the oil return line on the engine block

nipple.

(13) Lower the vehicle from the hoist.
(14) Install the (2) engine mount upper sill plate

nuts. Torque nuts to 41 N·m (30 ft. lbs.).

(15) Install the innercooler inlet hose on turbo-

charger.

(16) Connect the negative battery cable.

STARTER — RHD (DIESEL)

REMOVAL

(1) Disconnect the negative battery cable.
(2) Make sure steering wheel is in the unlocked

position.

(3) Raise the vehicle on a hoist.
(4) Rotate the front wheels to access and remove

the steering shaft pinch bolt, slide shaft straight off
gearbox input shaft and position steering shaft aside.

(5) Remove the turbocharger oil return line from

engine block and plug (Fig. 3).

(6) Remove the right engine mount through bolt

nut only (Fig. 3). Do not remove the bolt at this time.

(7) Remove the engine mount upper sill plate nuts.
(8) Position a jack stand and raise weight off right

engine mount.

(9) Remove the track bar support bracket retain-

ing bolts and remove bracket.

(10) Remove the remaining lower engine mount

bolt from the sill plate.

(11) Remove the (4) engine mount bracket bolts.
(12) Remove the engine mount throughbolt.
(13) Remove the engine mount and engine mount

bracket from the vehicle.

(14) Remove the starter motor support bracket.

CAUTION: Heatshield is very sharp. Wear gloves to
prevent injury.

(15) Remove the starter heat shield.
(16) Disconnect the starter motor electrical connec-

tors.

(17) Remove the (3) stater motor retaining bolts.
(18) Remove the starter motor from the vehicle.

Installation

(1) Position the starter motor. Torque retaining

bolts to 27 N·m (20 ft. lbs.).

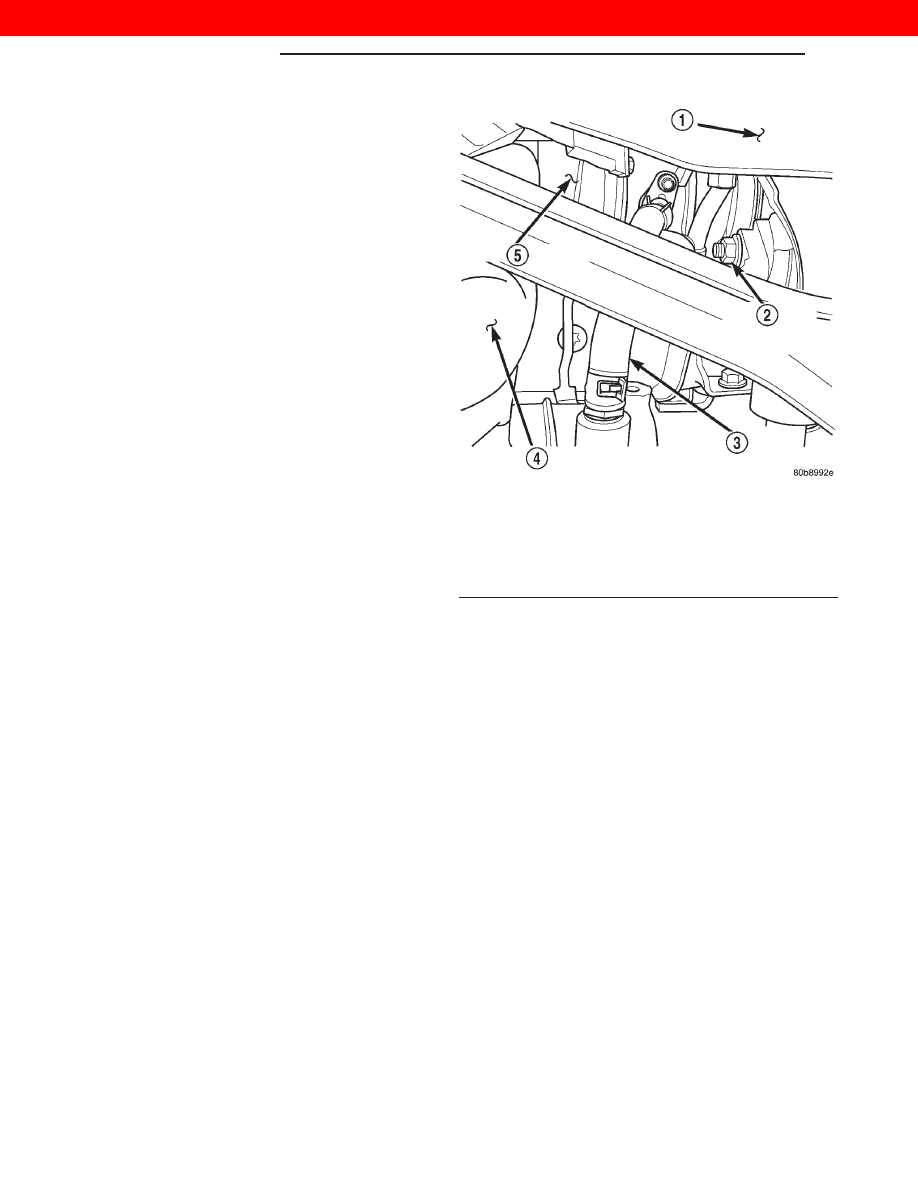

Fig. 3 Turbocharger Oil Return Line

1 – VEHICLE UNDERBODY
2 – RIGHT ENGINE MOUNT THROUGHBOLT NUT
3 – TURBOCHARGER OIL RETURN HOSE
4 – EXHAUST MANIFOLD DOWNPIPE
5 – TURBOCHARGER

8B - 2

STARTING SYSTEMS

XJ

REMOVAL AND INSTALLATION (Continued)

2000 JEEP CHEROKEE

(2) Reconnect the starter motor electrical. Torque

(B+) nut to 27 N·m (20 ft. lbs.).

CAUTION: Heatshield is very sharp. Wear gloves to
prevent injury.

(3) Install the starter heat shield.
(4) Install the starter motor support bracket.

Torque bolt to 47 N·m (35 ft. lbs.). Torque nuts to 10
N·m (90 in. lbs.).

(5) Install the engine mount and engine mount

bracket in the vehicle.

(6) Install the engine mount throughbolt and nut

leaving them loose at this time.

(7) Install, but do not torque the engine mount

and track bar support bracket bolts

(8) Install the (4) engine mount bracket to engine

block bolts. Torque bolts to 61 N·m (45 ft. lbs.).

(9) Remove the jack stand.
(10) Install and torque the upper engine mount sill

plate nuts to 41 N·m (30 ft. lbs.).

(11) Torque the lower engine mount retaining bolts

to 54 N·m (40 ft. lbs.).

(12) Torque the larger track bar support bracket

bolts to 125 N·m (92 ft. lbs.).

(13) Torque the engine mount throughbolt nut to

65 N·m (48 ft. lbs.).

(14) Install the oil return line on the engine block

nipple.

(15) Install steering shaft pinch bolt. Torque to 49

N·m (36 ft. lbs.).

(16) Lower the vehicle from the hoist.
(17) Connect the negative battery cable.

STARTER RELAY

(1) Disconnect and isolate the battery negative

cable.

(2) Remove the cover from the Power Distribution

Center (PDC).

(3) Refer to the label on the PDC for starter relay

identification and location.

(4) Unplug the starter relay from the PDC.
(5) Install the starter relay by aligning the relay

terminals with the cavities in the PDC and pushing
the relay firmly into place.

(6) Install the PDC cover.
(7) Connect the battery negative cable.
(8) Test the relay operation.
