FRONT DOOR OUTER BELT MOLDING

REMOVAL

1. Lower window completely.

2. Remove trim panel as necessary. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL)

3. Insert special tool #9093 between belt molding and

glass at rear and then slide tool forward approxi-
mately 14 cm (5.5 in.).

4. Push down on outer belt molding and rotate upper

part of tool outward from vehicle approximately 6 –
8 cm (2.5 - 3 in.) then lift up on molding to disen-
gage from locking tab.

5. Repeat step 3 and 4 at 28 cm (11 in.), 43 cm (17

in.), and 57 cm (22.5 in.) from rear of door.

6. Remove belt molding.

INSTALLATION

1. Press the belt molding onto the outer door window flange starting at the rear and working forward.

2. Install trim panel. (Refer to 23 - BODY/DOOR - FRONT/TRIM PANEL - INSTALLATION)

23 - 276

WEATHERSTRIP/SEALS

KJ

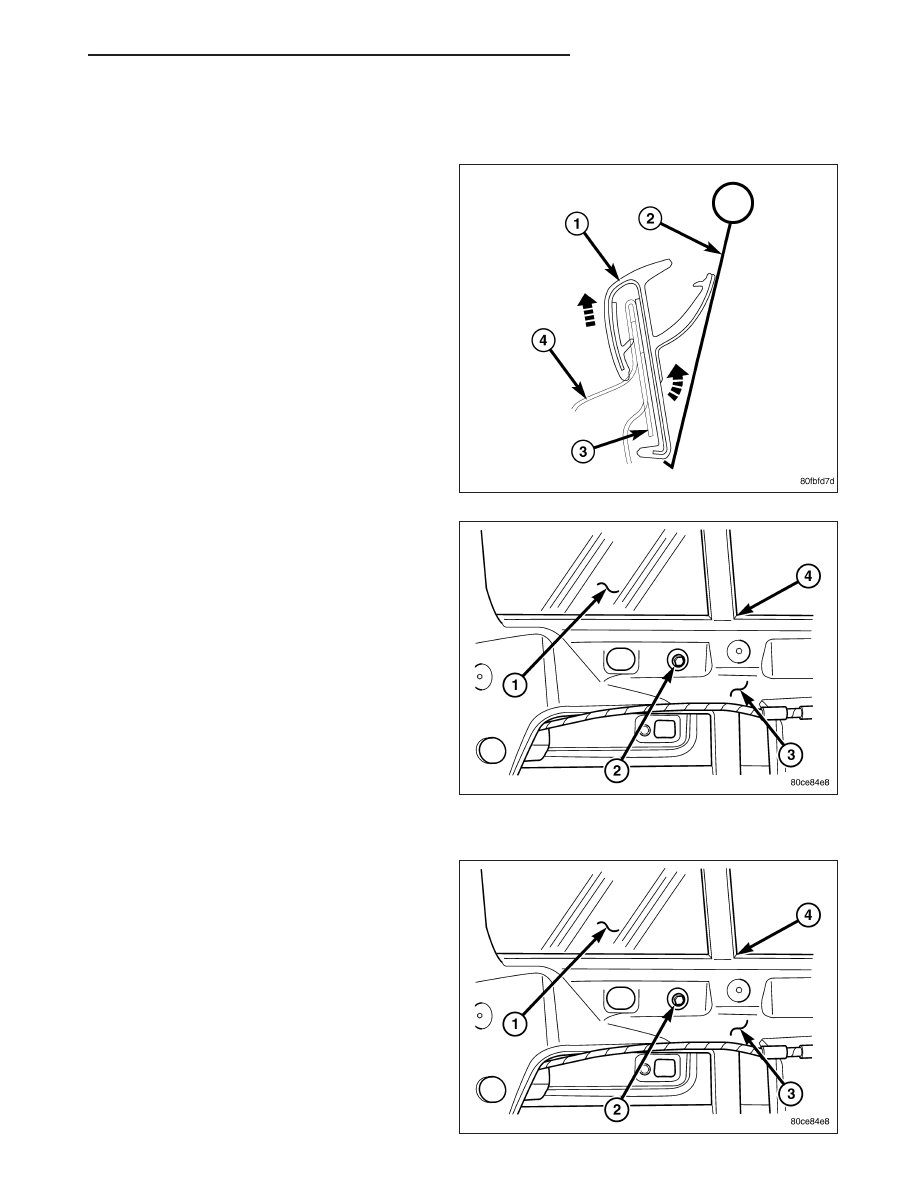

SWING GATE BELTLINE WEATHERSTRIP

REMOVAL

1. Remove the swing gate trim panel. (Refer to 23 - BODY/SWING GATE/TRIM PANEL - REMOVAL)

2. Pull seal away from the corner tabs and remove from the swing gate flange.

INSTALLATION

1. Install the seal over the swing gate flange and seat the corner tabs.

2. Install the swing gate trim panel. (Refer to 23 - BODY/SWING GATE/TRIM PANEL - INSTALLATION)

KJ

WEATHERSTRIP/SEALS

23 - 277

SWING GATE OPENING WEATHERSTRIP

REMOVAL

1. Open the swing gate and using a trim stick C-4755 or equivalent, remove the swing gate lower sill plate.

2. Peel seal off of the gate opening flange.

INSTALLATION

1. Position the seal to the bottom of the gate opening starting the installation 10 to 13 cm (4 to 5 in.) from the hinge

side of the flange with the trim lip facing inboard. Press the seal onto the sill flange and work around the perim-
eter of the door opening until fully seated. Work in one direction, smoothing the seal to avoid puckers or wrinkles.
Pull trim lip cord so that the lip covers the trim edge all around.

2. Position the lower sill plate and seat the attachment clips fully.

23 - 278

WEATHERSTRIP/SEALS

KJ

REAR DOOR OUTER BELT MOLDING

REMOVAL

1. Lower window completely.

2. Remove trim panel as necessary. (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - REMOVAL)

3. Insert special tool #9093 between belt molding and

glass at front and then slide tool back approxi-
mately 4.5 cm (1.75 in.).

4. Push down on outer belt molding and rotate upper

part of tool outward from vehicle approximately 6 –
8 cm (2.5 - 3 in.) then lift up on molding to disen-
gage from locking tab.

5. Repeat step 3 and 4 at 23 cm (9 in.) and 41 cm

(16 in.).

6. Loosen division bar bolt and slide tool 57 cm (23

in.) from front of door and disengage the last lock-
ing tab.

7. Remove belt molding.

INSTALLATION

1. Press the belt molding onto the outer door window

flange starting at the back and working towards the
front.

2. Tighten the division bar bolt to 9 N·m (80 in. lbs.).

3. Install the trim panel. (Refer to 23 - BODY/DOORS

- REAR/TRIM PANEL - INSTALLATION)

KJ

WEATHERSTRIP/SEALS

23 - 279
