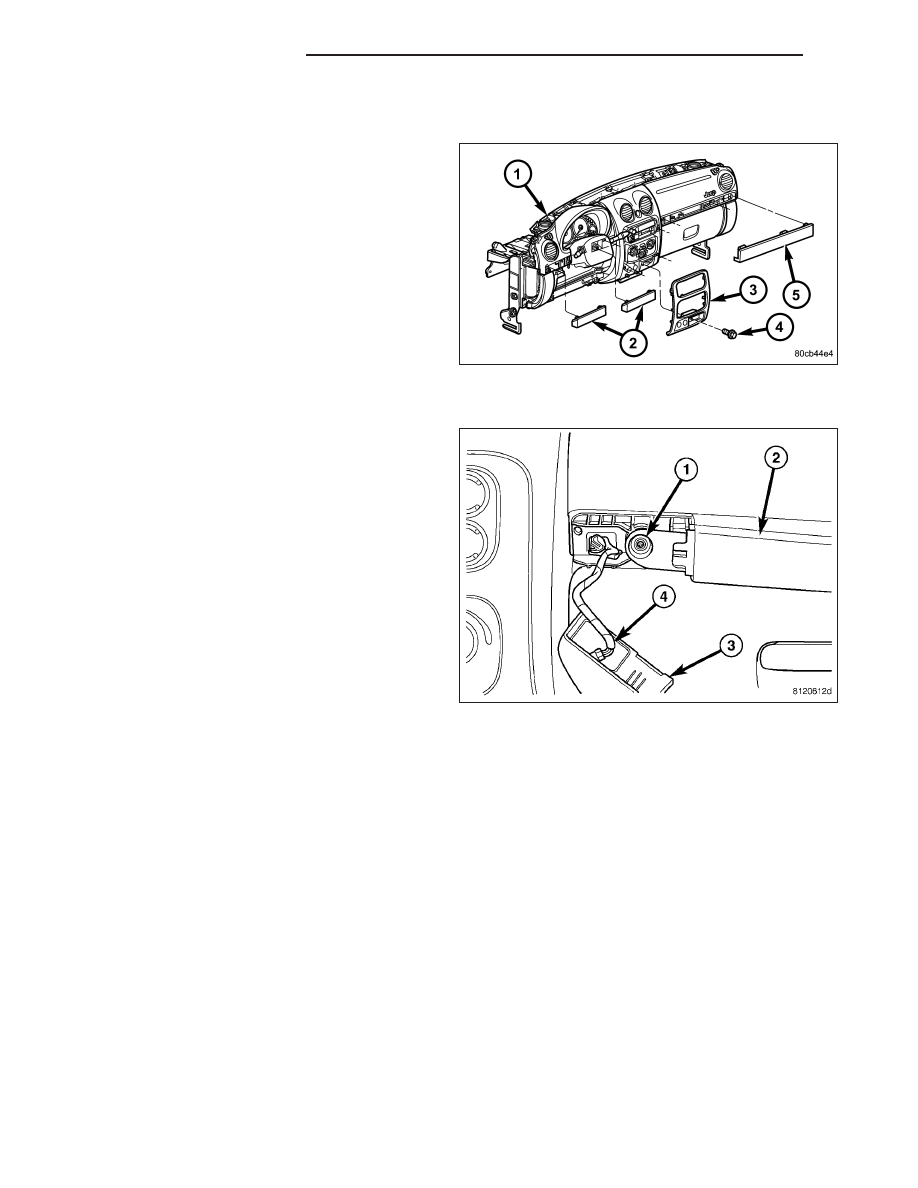

On vehicles without a grab handle:

1. Position the passenger side bezel (5) and seat the

retaining clips.

On vehicles equipped with a grab handle:

1. Install the grab handle (2) and bezel assembly and

install the screws (1).

2. Connect the electrical connector (4), if equipped.

3. Position the end caps (3) in place and seat fully.

23 - 180

INSTRUMENT PANEL

KJ

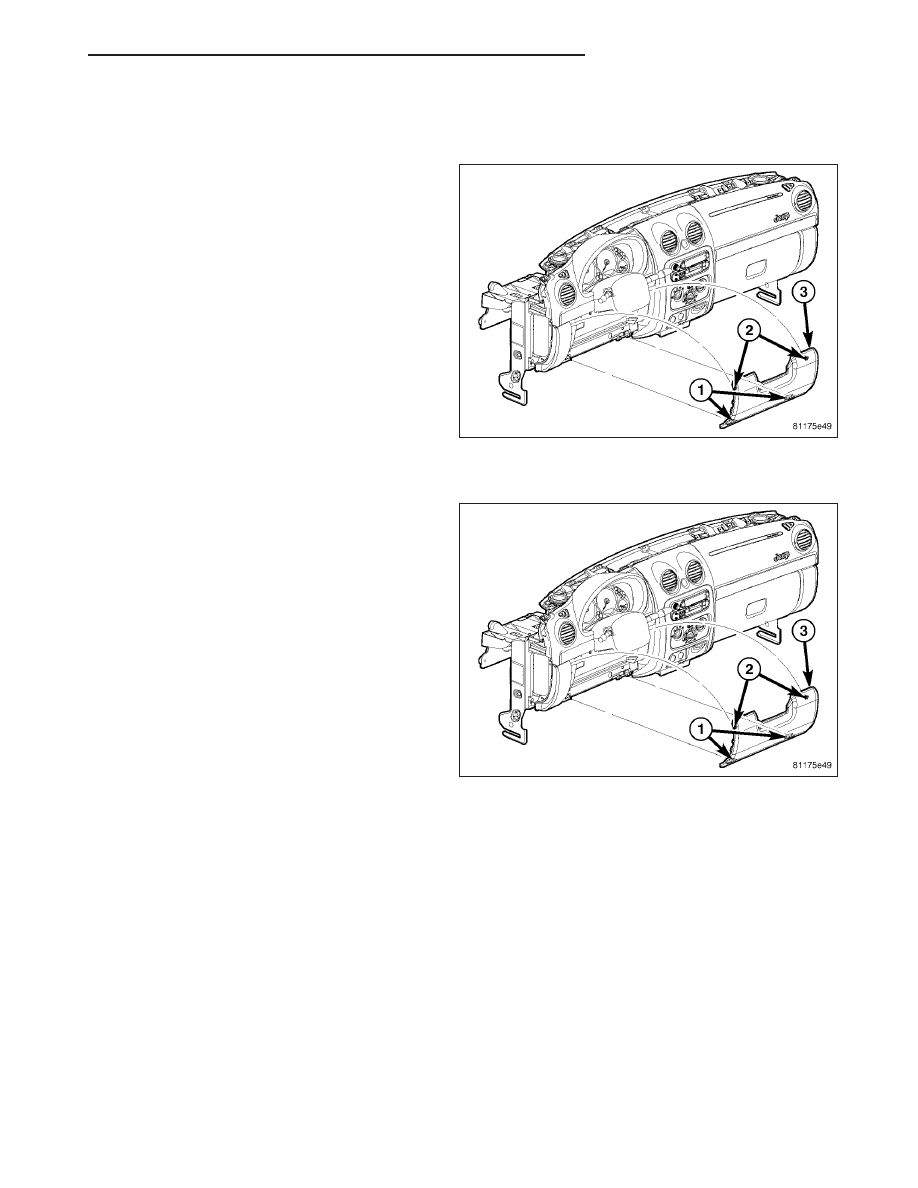

KNEE BLOCKER

REMOVAL

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/INSTRUMENT PANEL - WARNING)

2. Reach into the steering column opening at the top

of the knee blocker and pull the top rearward to
disengage upper knee blocker clips (2).

3. Gently swing the knee blocker open.

4. Slide the knee blocker toward the driver side door

and disengage the hinges (1) from the molded in
hinge pins in the instrument panel.

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/INSTRUMENT PANEL - WARNING)

2. With the knee blocker close to a horizontal posi-

tion, align both knee blocker hinges (1) to the tabs
at the bottom edge of the instrument panel.

3. engage the hinges by sliding them toward the cen-

ter of the vehicle as far as they can go.

4. Gently swing the knee blocker upward until the

clips (2) touch the corresponding slots in the instru-
ment panel and engage fully.

KJ

INSTRUMENT PANEL

23 - 181

INTERIOR

TABLE OF CONTENTS

page

page

4WD FLOOR SHIFT BOOT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183

A-PILLAR TRIM AND GRAB HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184

COWL TRIM COVER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

DOOR SILL SCUFF PLATE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187

ASSIST HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188

B-PILLAR LOWER TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189

B-PILLAR UPPER TRIM

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190

CARPETS AND FLOOR MATS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192

SHIFT BEZEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194

FLOOR CONSOLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 195

FLOOR CONSOLE LID LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196

HEADLINER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198

QUARTER TRIM PANEL

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200

REAR DOOR SCUFF PLATE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201

SUN VISOR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

SUN VISOR SUPPORT

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

REAR VIEW MIRROR

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
INSTALLATION

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . 204
INSTALLATION - REAR VIEW MIRROR

SUPPORT BRACKET

. . . . . . . . . . . . . . . . . . . . . . . 204

23 - 182

INTERIOR

KJ

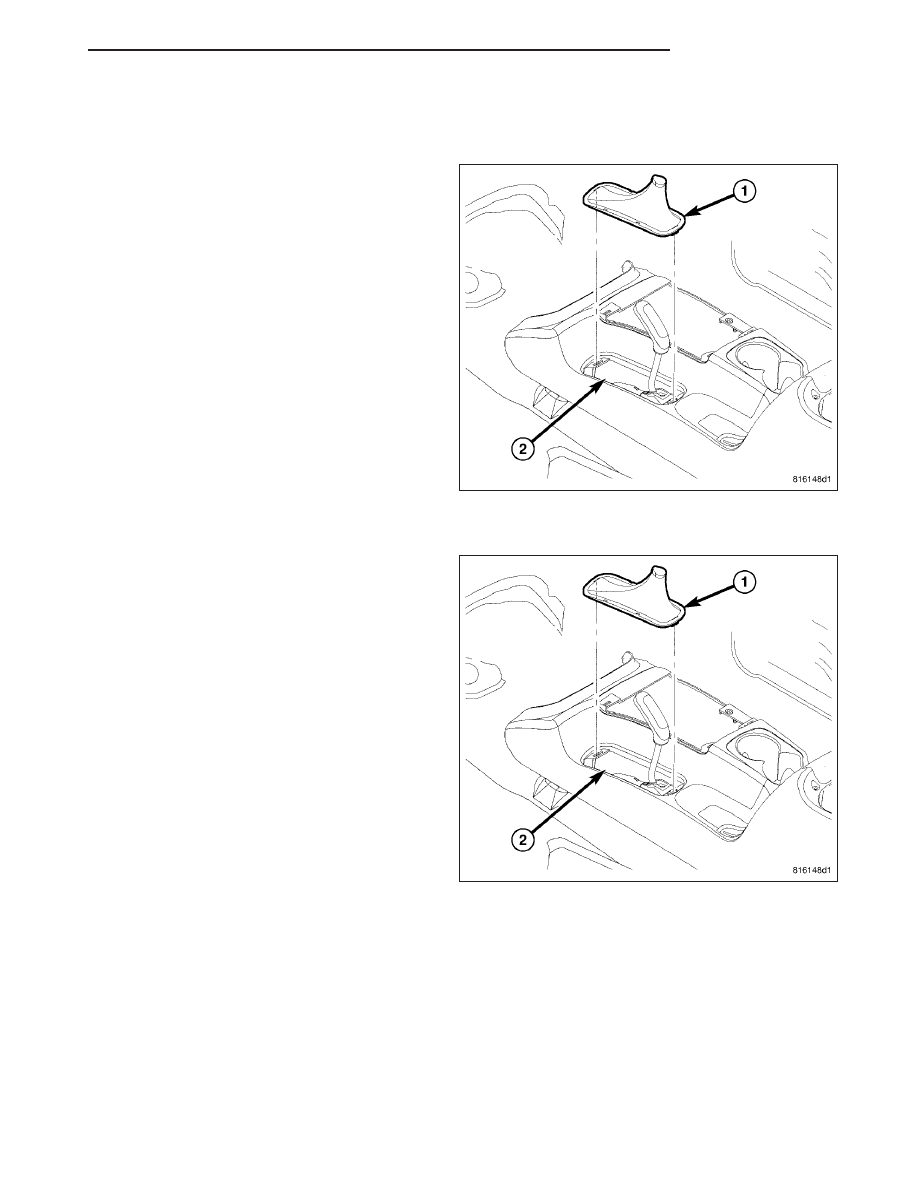

4WD FLOOR SHIFT BOOT

REMOVAL

1. Separate the boot bezel from the console (2).

2. Release the upper snap and remove the boot (1)

from the shifter.

INSTALLATION

1. Position the boot (1) over the top of the transfer

case shifter lever with the snap facing toward the
front of the vehicle.

2. Seat the bezel into the console (2) aperture fully.

3. Fasten the snap on the top of the boot above the

ring on the bottom of the knob.

KJ

INTERIOR

23 - 183
