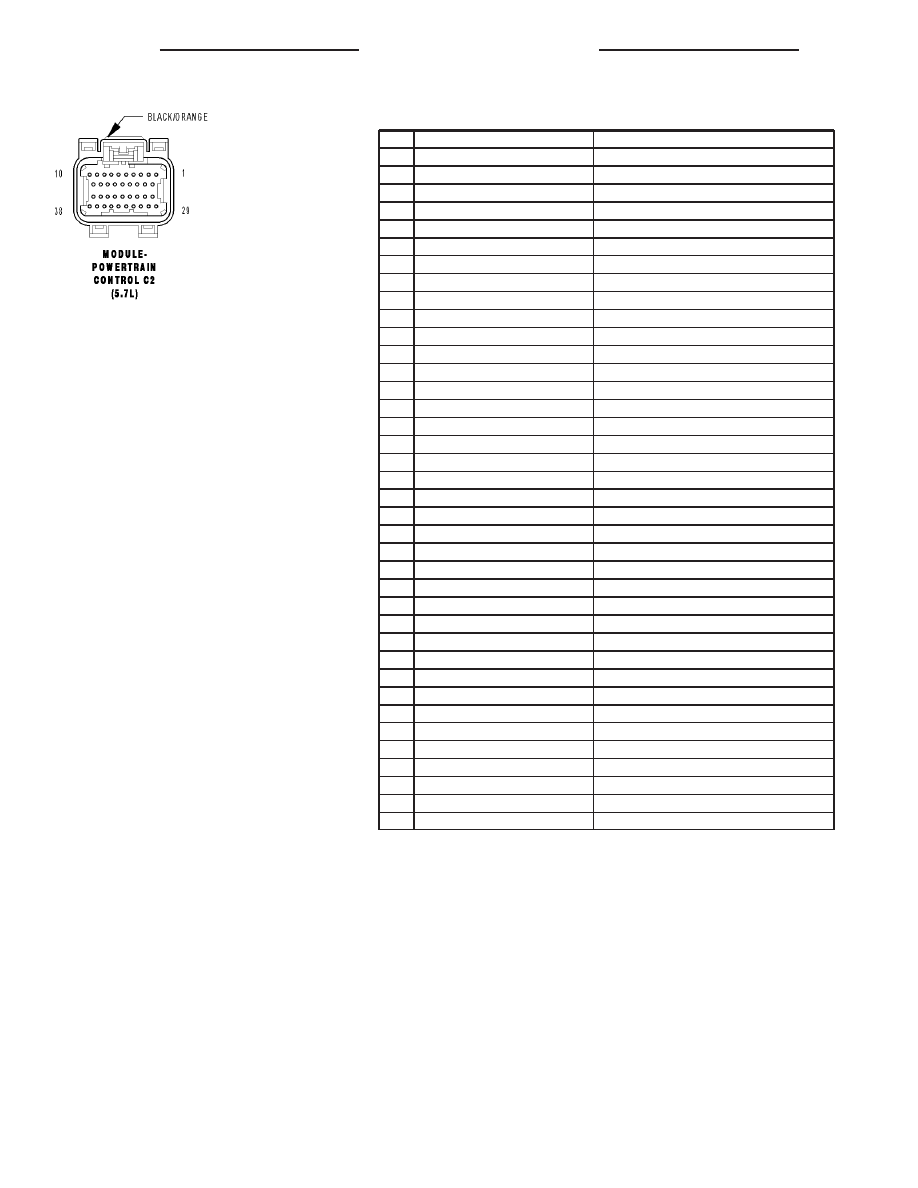

MODULE-POWERTRAIN CONTROL C2 (5.7L) - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16DB/OR

COIL CONTROL NO. 6

2

K16 16DB/YL

COIL CONTROL NO. 5

3

K15 16DB

COIL CONTROL NO. 4

4

K58 16BR/VT

INJECTOR CONTROL NO. 6

5

K38 16BR/OR

INJECTOR CONTROL NO. 5

6

K124 18DB/GY

ETC MOTOR (+)

7

K93 16DB/BR

COIL CONTROL NO. 3

8

K35 20DB/VT

EGR SOL CONTROL

9

K85 16DB/TN

COIL CONTROL NO. 2

10

K86 16YL/DB

COIL CONTROL NO. 1

11

K14 16BR/TN

INJECTOR CONTROL NO. 4

12

K13 16BR/LB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

K922 18BR/DB

TP SENSOR RETURN

16

K453 18BR/DG

MDS SOL CONTROL NO. 6

17

K199 18BR/GY

O2 2/1 HEATER CONTROL

18

K99 20OR/TN

O2 1/1 HEATER CONTROL

19

K125 16BR/DG

GEN FIELD CONTROL

20

K2 16VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP NO. 1 SIGNAL

22

K34 20DB/LG

EGR SIGNAL

23

K1 20VT/BR

MAP SIGNAL

24

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

25

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

26

-

-

27

K900 20DB/DG

SENSOR GROUND

28

K122 18BR/DG

TP NO. 2 SIGNAL

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20BR/WT

IAT SIGNAL

31

K41 20DB/LB

O2 1/1 SIGNAL

32

K904 20DB/WT

O2 RETURN (DOWNSTREAM)

33

K43 20DB/PK

O2 2/1 SIGNAL

34

K44 20GY/DB

CMP SIGNAL

35

K24 20BR

CKP SIGNAL

36

K242 20OR/WT

KNOCK SENSOR NO. 2 SIGNAL

37

K924 20WT/BR

KNOCK SENSOR NO. 2 RETURN

38

K126 18DB/LG

ETC MOTOR (-)

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

WK

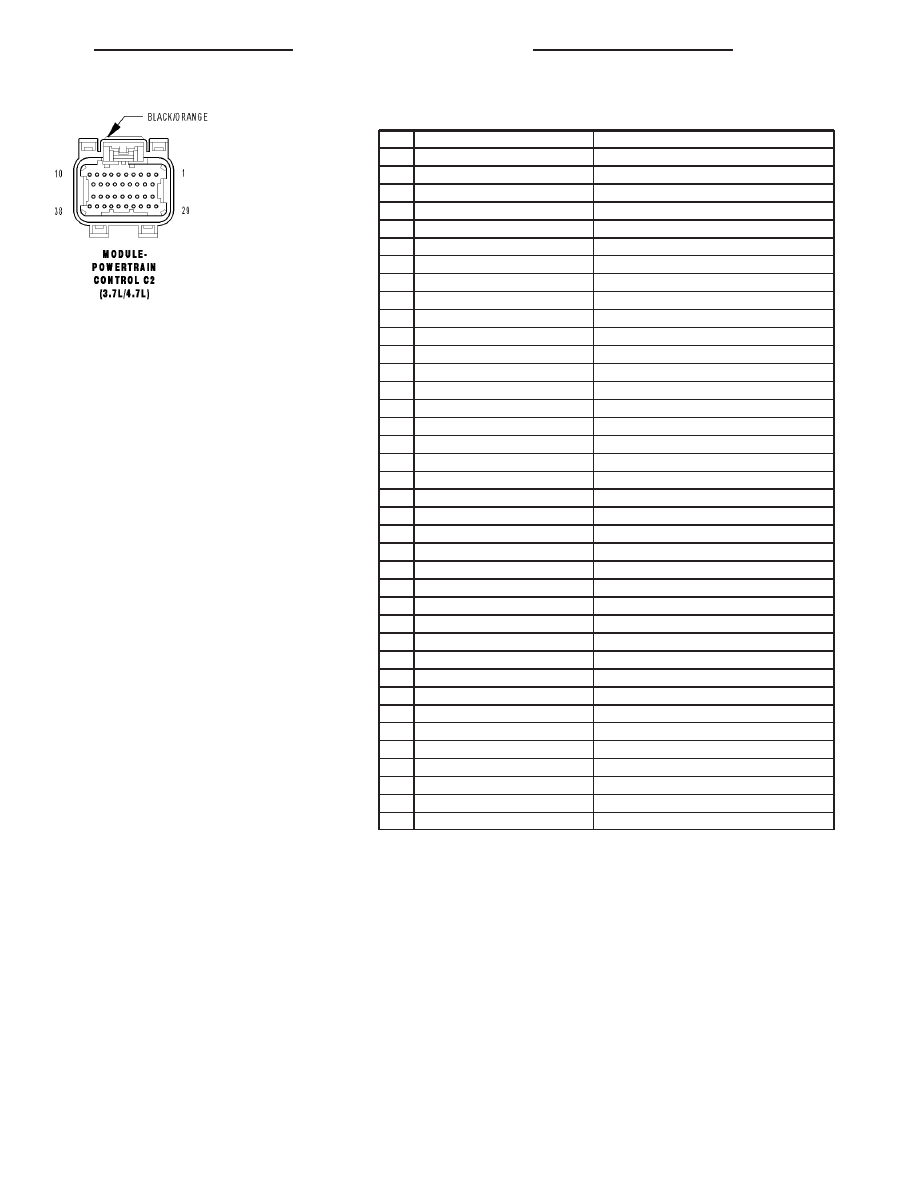

MODULE-POWERTRAIN CONTROL C2 (3.7L/4.7L) - BLACK/ORANGE 38 WAY

CAV

CIRCUIT

FUNCTION

1

K10 16DB/OR

COIL CONTROL NO. 6

2

K16 16DB/YL

COIL CONTROL NO. 5

3

K15 16DB

COIL CONTROL NO. 4

4

K58 16BR/VT

INJECTOR CONTROL NO. 6

5

K38 16BR/OR

INJECTOR CONTROL NO. 5

6

-

-

7

K93 16DB/BR

COIL CONTROL NO. 3

8

K35 20DB/VT (4.7L)

EGR SOL CONTROL

9

K85 16DB/TN

COIL CONTROL NO. 2

10

K86 16YL/DB

COIL CONTROL NO. 1

11

K14 16BR/TN

INJECTOR CONTROL NO. 4

12

K13 16BR/LB

INJECTOR CONTROL NO. 3

13

K12 16BR/DB

INJECTOR CONTROL NO. 2

14

K11 16BR/YL

INJECTOR CONTROL NO. 1

15

-

-

16

-

-

17

K199 18BR/PK

O2 2/1 HEATER CONTROL

18

K99 20OR/TN

O2 1/1 HEATER CONTROL

19

K125 16BR/DG

GEN FIELD CONTROL

20

K2 16VT/OR

ECT SIGNAL

21

K22 18BR/OR

TP NO. 1 SIGNAL

22

K34 20DB/LG (4.7L)

EGR SIGNAL

23

K1 20VT/BR

MAP SIGNAL

24

K942 20BR/LG

KNOCK SENSOR NO. 1 RETURN

25

K42 20DB/OR

KNOCK SENSOR NO. 1 SIGNAL

26

-

-

27

K900 20DB/DG

SENSOR GROUND

28

K961 20BR/GY

IAC SIGNAL

29

F855 20PK/YL

5 VOLT SUPPLY

30

K21 20BR/WT

IAT SIGNAL

31

K41 20DB/LB

O2 1/1 SIGNAL

32

K904 20DB/WT

O2 RETURN (DOWNSTREAM)

33

K43 20DB/PK

O2 2/1 SIGNAL

34

K44 20GY/DB

CMP SIGNAL

35

K24 20BR

CKP SIGNAL

36

K242 20OR/WT

KNOCK SENSOR NO. 2 SIGNAL

37

K924 20WT/BR

KNOCK SENSOR NO. 2 RETURN

38

K61 16VT/GY

IAC CONTROL

WK

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

MODULE-POWERTRAIN CONTROL C3 - BLACK/NATURAL 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K342 20BR/WT

ASD RELAY CONTROL

4

-

-

5

V35 20VT/OR (3.7L/4.7L)

S/C VENT SOL CONTROL

5

K454 18BR/OR (5.7L)

MDS SOL CONTROL NO. 7

6

K451 18BR/WT (5.7L)

MDS SOL CONTROL NO. 1

7

V32 20VT/YL (4.7L)

S/C SUPPLY

8

K106 20VT/LB

NVLD SOL CONTROL

9

K299 18BR/OR

O2 1/2 HEATER CONTROL

10

K399 18BR/GY

O2 2/2 HEATER CONTROL

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

V36 20VT/YL (3.7L/4.7L)

S/C VACUUM SOL CONTROL

13

-

-

14

B16 20LB/DG (5.7L)

BRAKE SWITCH NO. 2 SIGNAL

15

V937 20VT/BR

S/C SWITCH RETURN

16

K167 20BR/YL (5.7L)

APPS NO. 1 RETURN

17

K400 20BR/VT (5.7L)

APPS NO. 2 RETURN

18

V72 20OR/VT (5.7L)

S/C SWITCH SENSE 2

19

F42 16DG/LG

FUSED ASD RELAY OUTPUT

20

K52 20DB/YL

EVAP PURGE SOL SIGNAL

21

-

-

22

-

-

23

B15 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

24

-

-

25

K23 20BR/WT (5.7L)

APPS NO. 1 SIGNAL

26

-

-

27

T5 20DG/YL (4.7L/5.7L)

AUTOSTICK UP/DOWN (ERS) SENSE

28

F42 16DG/LG

FUSED ASD RELAY OUTPUT

29

K70 20DB/BR

EVAP PURGE SOL CONTROL

30

-

-

31

-

-

32

-

-

33

G224 20VT/YL (5.7L)

ENGINE OIL TEMPERATURE SIGNAL

34

V71 20VT/OR

S/C SWITCH SENSE 1

35

K107 20VT/WT

NVLD SWITCH SIGNAL

36

K29 20WT/BR (5.7L)

APPS NO. 2 SIGNAL

37

K31 20BR

FUEL PUMP RELAY CONTROL

38

T752 20DG/OR

ENGINE STARTER MOTOR RELAY CONTROL

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

WK

MODULE-POWERTRAIN CONTROL C4 - BLACK/GREEN 38 WAY

CAV

CIRCUIT

FUNCTION

1

T60 18YL/GY

OD SOLENOID CONTROL

2

T259 18YL/DG

4C SOLENOID CONTROL

3

-

-

4

T118 18DG

MS SOLENOID CONTROL

5

-

-

6

T219 18YL/LG

2C SOLENOID CONTROL

7

-

-

8

T59 18YL/LB

UD SOLENOID CONTROL

9

-

-

10

T20 18DG/WT

L/R SOLENOID CONTROL

11

T140 18YL/GY

PRESSURE CONTROL SOLENOID CONTROL

12

Z903 16BK

GROUND

13

Z903 16BK

GROUND

14

Z903 16BK

GROUND

15

T1 20DG/LB

TRS T1 SENSE

16

T3 20DG/DB

TRS T3 SENSE

17

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

18

T15 20YL/BR

TRANSMISSION CONTROL RELAY CONTROL

19

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

20

T48 20BR/YL

4C PRESSURE SWITCH SENSE

21

T29 20YL/WT

UD PRESSURE SWITCH SENSE

22

T9 20DG/TN

OD PRESSURE SWITCH SENSE

23

-

-

24

-

-

25

-

-

26

T4 20DG/LB

2-4 PRESSURE SWITCH SENSE

27

T41 20YL/DB

TRS T41 SENSE (P/N)

28

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT

29

T50 16YL/TN

L/R PRESSURE SWITCH SENSE

30

T147 20DG/YL

2C PRESSURE SWITCH SENSE

31

T38 20YL/BR

LINE PRESSURE SENSOR SIGNAL

32

T14 20DG/BR

OUTPUT SPEED SENSOR SIGNAL

33

T52 20DG/WT

INPUT SPEED SENSOR SIGNAL

34

T13 20DG/VT

SENSOR GROUND

35

T54 20DG/OR

TRANSMISSION TEMPERATURE SENSOR SIGNAL

36

-

-

37

T42 20DG/YL

TRS T42 SENSE

38

T16 16YL/OR

TRANSMISSION CONTROL RELAY OUTPUT
