B1847–SUNROOF VENT SWITCH INPUT CIRCUIT HIGH (CONTINUED)

4.

(Q4) SUNROOF VENT SWITCH SENSE CIRCUIT SHORT TO (Q6) SUNROOF SWITCH SUPPLY CIRCUIT

Turn the ignition off.

Disconnect the A-Pillar connector.

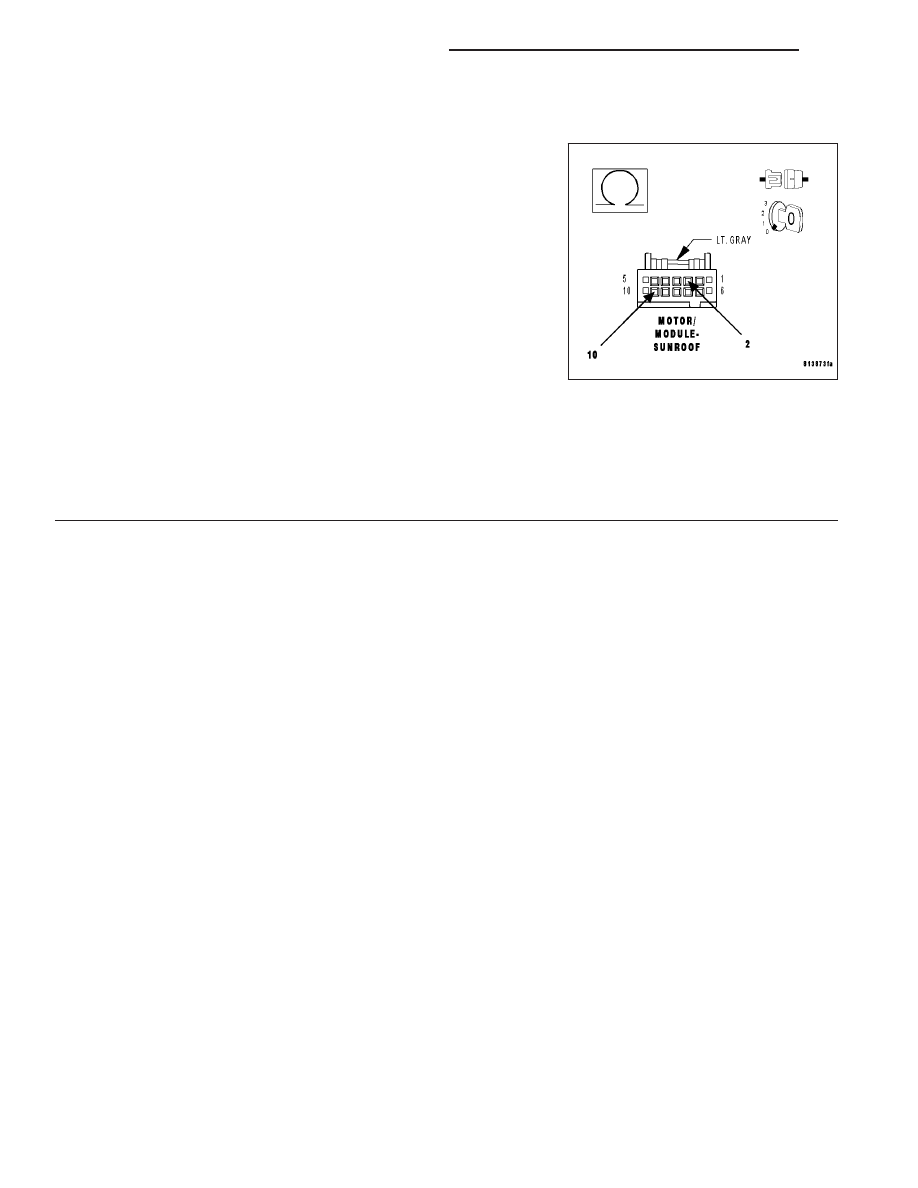

Measure the resistance between the (Q4) Sunroof Vent Switch Sense
circuit and the (Q6) Sunroof Switch Supply circuit in the Sunroof
Motor/Module connector.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the (Q4) Sunroof Vent Switch Sense circuit for a

short to the (Q6) Sunroof Switch Supply circuit.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Sunroof Motor/Module.

Perform the Sunroof Position Calibration, (Refer to 8 - ELECTRICAL/POWER TOP/MOTOR - STAN-
DARD PROCEDURE - SUNROOF POSITION CALIBRATION). Perform the Excessive Force Limitation
Calibration, (Refer to 8 - ELECTRICAL/POWER TOP/MOTOR - STANDARD PROCEDURE - EXCES-
SIVE FORCE LIMITATION CALIBRATION).

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES - STANDARD PROCEDURE)

8N - 316

POWER TOP - ELECTRICAL DIAGNOSIS

WK

B1849–SUNROOF MOTOR CONTROL CIRCUIT/PERFORMANCE (STALLED)

For the Sunroof circuit diagram (Refer to 8 - ELECTRICAL/POWER TOP - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Whenever the Sunroof motor/module is in motion.

•

Set Condition:
Whenever the sunroof motor/module is attempting to move the sunroof in response to the input switches (or in
response to an obstacle), and it doesn’t appear to be responding correctly. This code is usually set when there
is some type of binding in the sunroof mechanism.

Possible Causes

SUNROOF MOTOR/MODULE

MECHANICAL BINDING, STICKING OR CABLES OUT OF CALIBRATION

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Sunroof Switch in all positions several times.

Wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display B1849–SUNROOF MOTOR CON-
TROLCIRCUIT/PERFORMANCE (STALLED)?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Check for any binding or sticking
conditions.

WK

POWER TOP - ELECTRICAL DIAGNOSIS

8N - 317

B1849–SUNROOF MOTOR CONTROL CIRCUIT/PERFORMANCE (STALLED) (CONTINUED)

2.

SUNROOF MOTOR

NOTE: To further diagnose the sunroof, it is necessary to lower or remove the headliner.

NOTE: Any time the Sunroof Motor is removed, it is necessary to perform the Position Calibration when the
motor is re-installed.
Turn the ignition off.

Lower the headliner to gain access to the Sunroof Motor/Module.

Remove the Sunroof Motor/Module from the sunroof.

NOTE: Ensure the A-Pillar connector is connected before proceeding.
Turn the ignition on.

While holding the motor firmly in your hand, have an assistant press the sunroof switch Open and after the motor
stops press Close (NOT VENT) several times and observe the motor operation.

Did the motor operate smoothly and powerful?

Yes

>> Repair or replace the sunroof mechanism as necessary in accordance with Service Information.Perform

BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES
- STANDARD PROCEDURE)

No

>> Replace the Sunroof Motor Module.

Perform the Sunroof Position Calibration. (Refer to 8 - ELECTRICAL/POWER TOP/MOTOR - STAN-
DARD PROCEDURE) Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC CONTROL MODULES - STANDARD PROCEDURE)

8N - 318

POWER TOP - ELECTRICAL DIAGNOSIS

WK

B2227–SUNROOF ECU INTERNAL

For the Sunroof circuit diagram (Refer to 8 - ELECTRICAL/POWER TOP - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Whenever the Sunroof module is awake.

•

Set Condition:
Whenever the module has determined that there is a motor or electronic malfunction, this code will set.

Possible Causes

SUNROOF MOTOR/MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTC’s

Operate the Sunroof Switch in all positions several times.

Wait 30 seconds.

With the scan tool, read DTC’s.

Does the scan tool display B2227–SUNROOF ECU INTERNAL?

Yes

>> Replace the Sunroof Motor/Module.

Perform the Sunroof Position Calibration, (Refer to 8 -
ELECTRICAL/POWER TOP/MOTOR - STANDARD PRO-
CEDURE - SUNROOF POSITION CALIBRATION). Per-
form the Excessive Force Limitation Calibration, (Refer to
8 - ELECTRICAL/POWER TOP/MOTOR - STANDARD
PROCEDURE - EXCESSIVE FORCE LIMITATION CALI-
BRATION).

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES - STANDARD PROCEDURE)

No

>> The conditions that caused this code to set are not present at this time. Operate the Sunroof several

times and recheck for DTC’s. If the code reappears now or later, replace the Sunroof Motor/Module.
