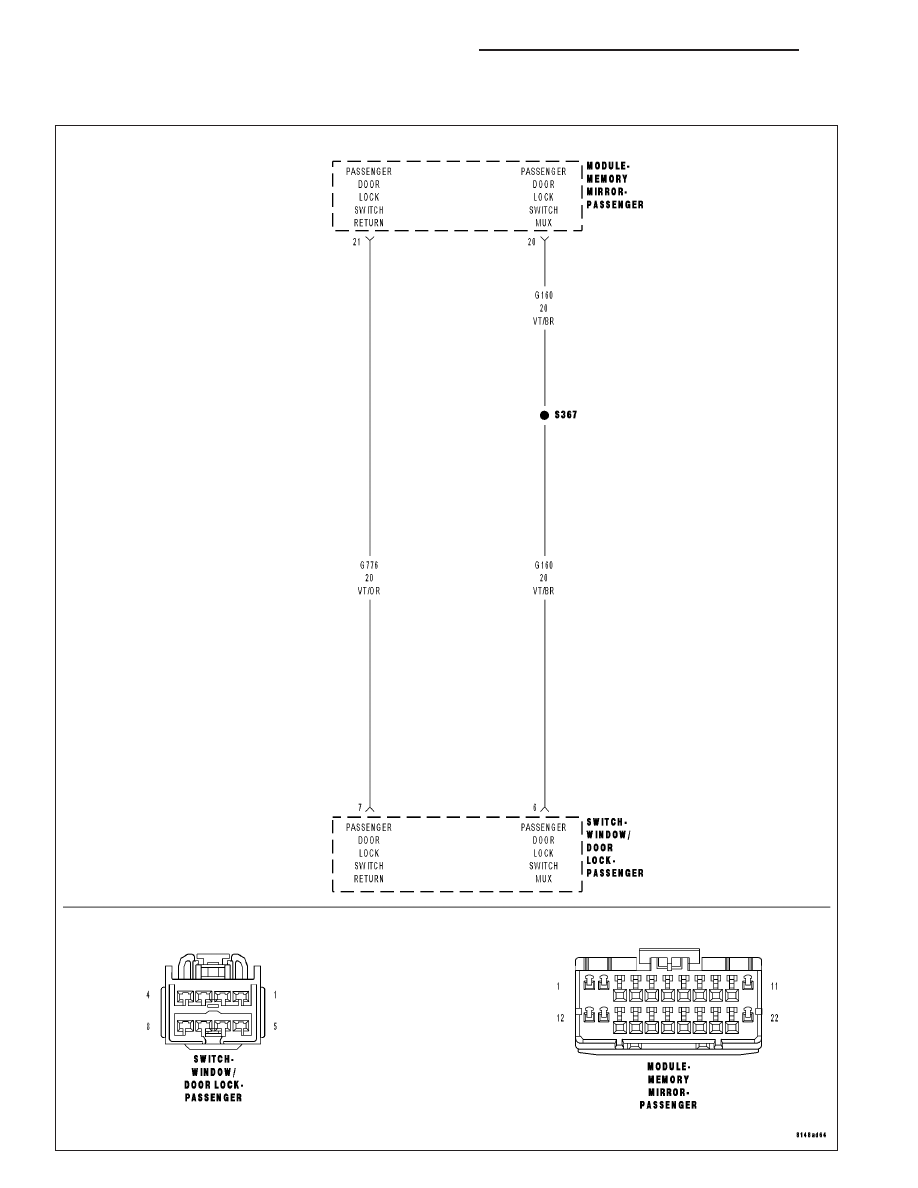

B1808 PASSENGER DOOR LOCK/UNLOCK SWITCH CIRCUIT STUCK LOCK –
PASSENGER MEMORY MIRROR MODULE

8N - 40

POWER LOCKS - ELECTRICAL DIAGNOSTICS

WK

B1808 PASSENGER DOOR LOCK/UNLOCK SWITCH CIRCUIT STUCK LOCK – PASSENGER MEMORY
MIRROR MODULE (CONTINUED)

For the Power Door Lock circuit diagram (Refer to 8 - ELECTRICAL/POWER LOCKS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Passenger Door Lock Switch Mux circuit is under 2.6 volts for over 30 seconds.

Possible Causes

(G161) DRIVER DOOR LOCK SWITCH MUX WIRE PARTIAL SHORT TO GROUND

PASSENGER WINDOW/DOOR LOCK SWITCH STUCK

PASSENGER MEMORY MIRROR MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Door Lock Switch from the side this DTC was set in. Put the switch in both positions several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display PASSENGER DOOR LOCK/UNLOCK SWITCH CIRCUIT STUCK LOCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

PASSENGER DOOR LOCK SWITCH SHORTED TO GROUND

With the scan tool, erase DTC’s.

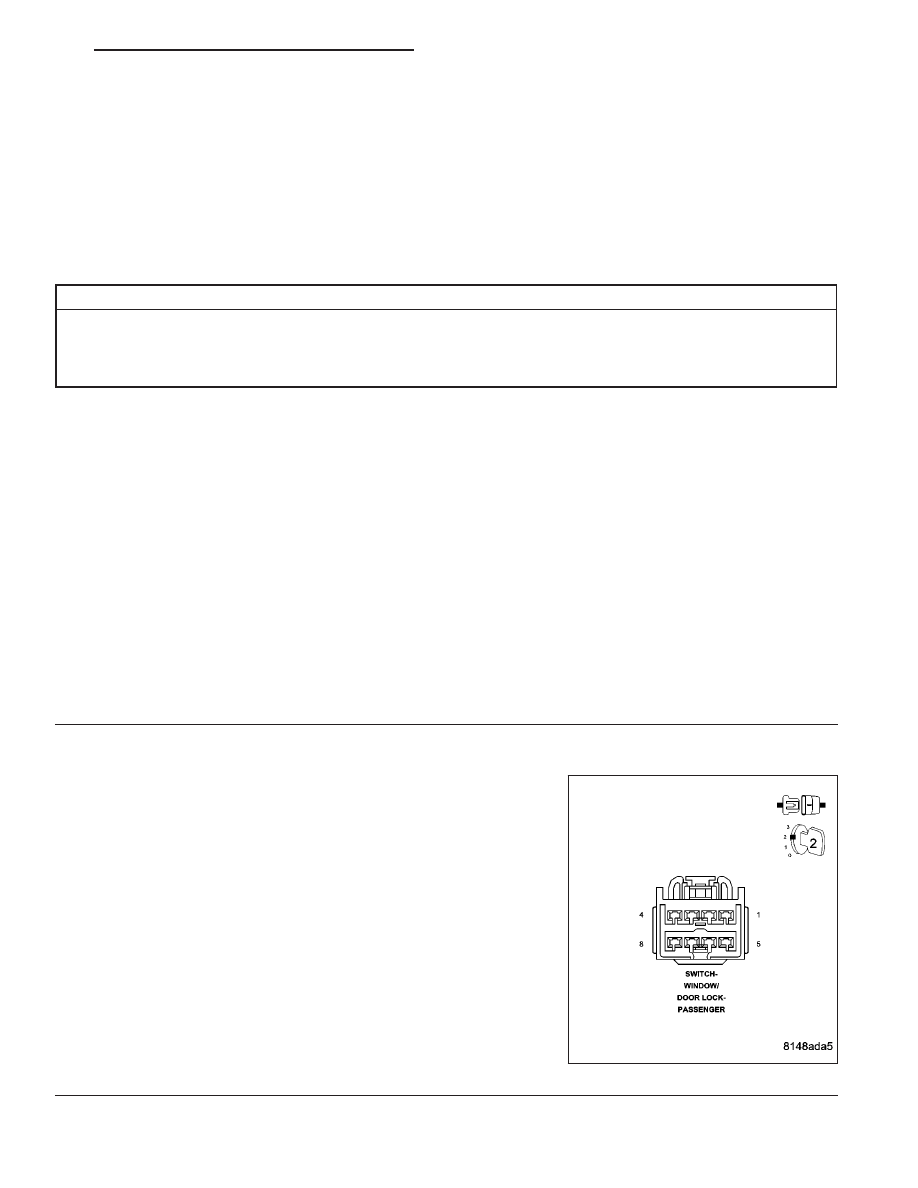

Disconnect the Passenger Window/Door Lock Switch connector.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display PASSENGER DOOR LOCK/UNLOCK
SWITCH CIRCUIT STUCK LOCK?

No

>> Replace the Passenger Window/Door Lock Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

Yes

>> Go to 3

WK

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 41

B1808 PASSENGER DOOR LOCK/UNLOCK SWITCH CIRCUIT STUCK LOCK – PASSENGER MEMORY MIR-
ROR MODULE (CONTINUED)

3.

(G160) PASSENGER DOOR LOCK SWITCH MUX CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the Passenger Memory Mirror Module connector.

Measure the resistance between ground and the (G160) Passenger
Door Lock Switch Mux circuit in the Passenger Memory Mirror Module
connector.

Is the resistance below 10000.0 ohms?

Yes

>> Repair the (G160) Passenger Door Lock Switch Mux cir-

cuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Passenger Memory Mirror Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8N - 42

POWER LOCKS - ELECTRICAL DIAGNOSTICS

WK

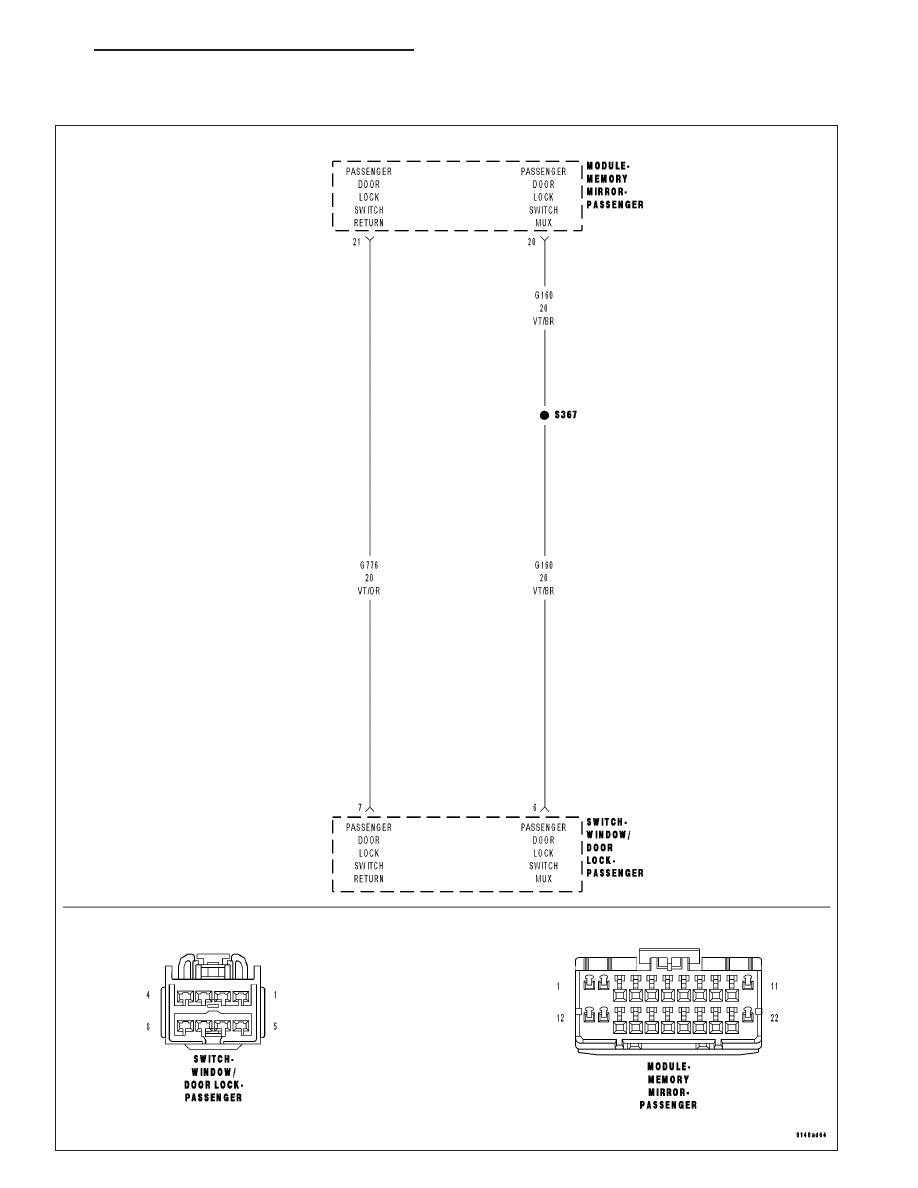

B1809–PASSENGER DOOR LOCK/UNLOCK SWITCH CIRCUIT STUCK UNLOCK –
PASSENGER MEMORY MIRROR MODULE

WK

POWER LOCKS - ELECTRICAL DIAGNOSTICS

8N - 43
