8. Remove the differential rear bolt.

9. Remove the differential assembly with the left half

shaft still attached.

14. Loosen the engine mount bolts.

15. Raise the engine so that the weight is off of the

mount bolts.

13 - 28

FRAME & BUMPERS

WK

16. Secure the steering wheel in the straight ahead

position.

17. Remove the steering gear as necessary. (Refer to

19 - STEERING/GEAR - REMOVAL)

18. Support the cradle with suitable lifting device.

19. Using a grease pencil or equivalent, mark the

location of the engine support cradle on the
underbody.

20. Remove the four bolts at each corner and lower

the cradle.

21. Remove the lower control arms.

22. Remove the sway bar.

INSTALLATION

1. Install the sway bar onto the engine cradle as nec-

essary. (Refer to 2 - SUSPENSION/FRONT/STABI-
LIZER BAR - INSTALLATION)

2. Install the lower control arms as necessary. (Refer

to 2 - SUSPENSION/FRONT/LOWER CONTROL
ARM - INSTALLATION)

3. Raise the engine cradle into position guiding the

engine mount bolts into the engine cradle slots.

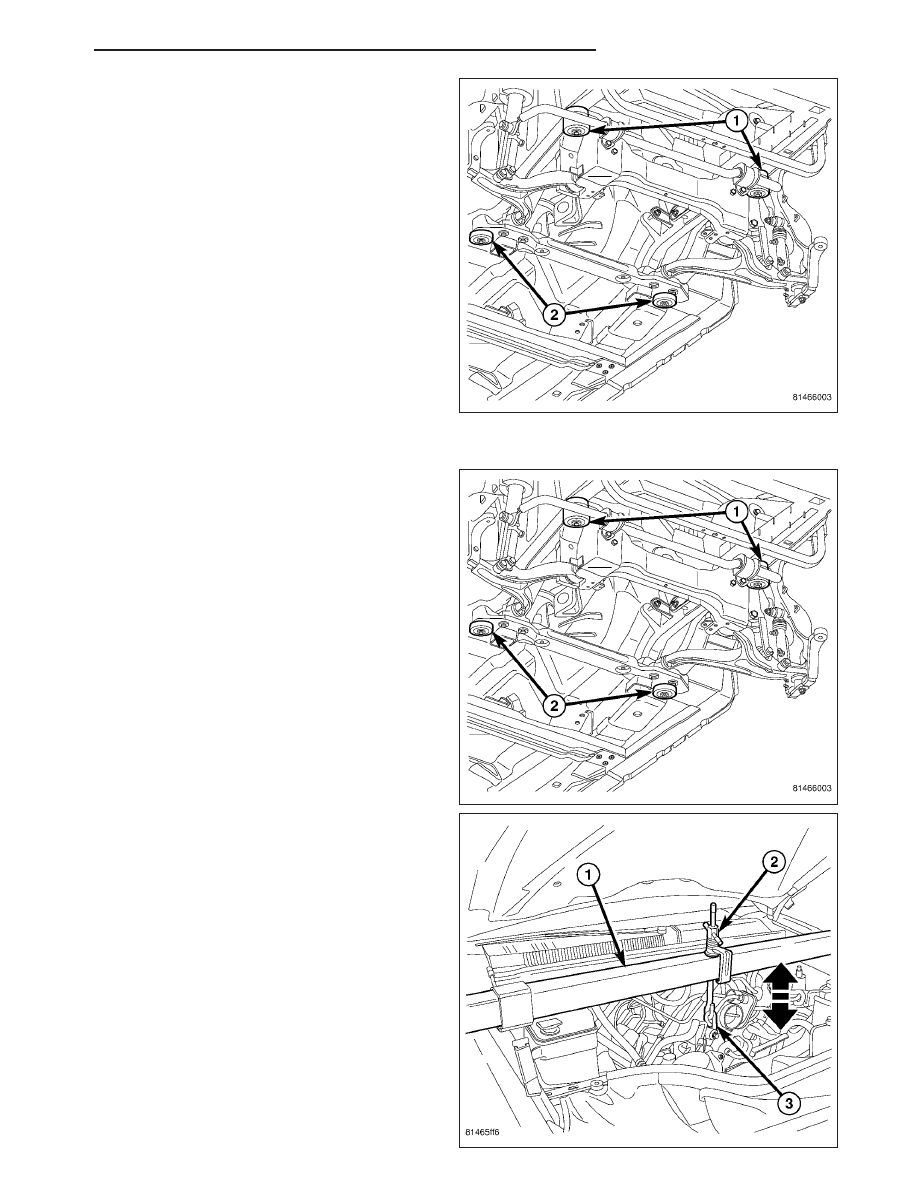

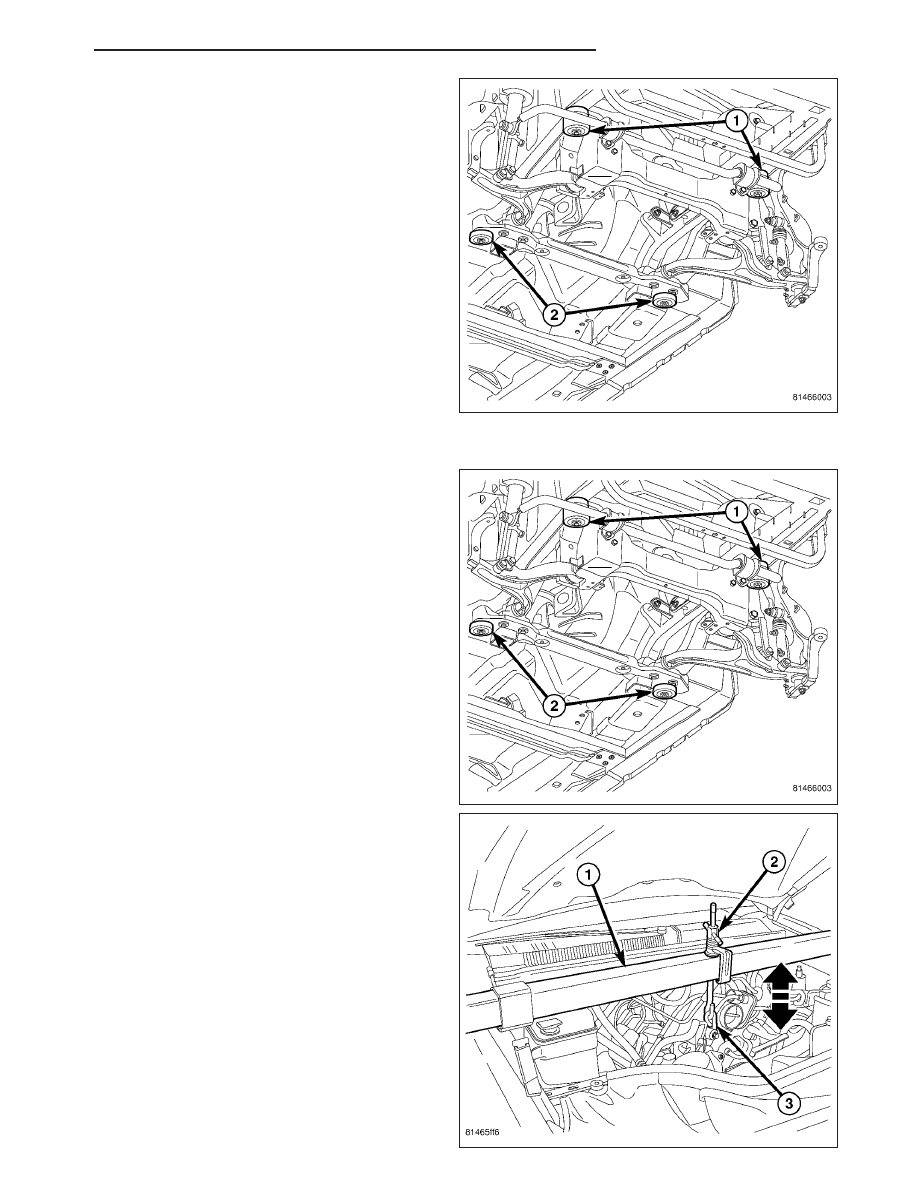

4. Install the four engine cradle bolts (1 & 2).

5. Align the engine cradle to the marks made during

removal and tighten the front bolts (1) to 203 N·m
(150 ft. lbs.).

6. Tighten the rear bolts (2) to 122 N·m (90 ft. lbs.).

7. Install the steering gear as necessary. (Refer to 19

- STEERING/GEAR - INSTALLATION)

8. Lower the engine fully onto the engine mounts.

WK

FRAME & BUMPERS

13 - 29

9. Tighten the engine mount bolts to 111 N·m (82 ft.

lbs.).

On 4WD models:

1. Position the front differential into the vehicle and

install the bolts.

2. Tighten the rear bolt to 102 N·m (75 ft. lbs.).

13 - 30

FRAME & BUMPERS

WK

3. Tighten the right differential bolt to 102 N·m (75 ft.

lbs.).

4. Tighten the front differential front bolts to 54 N·m

(40 ft. lbs.).

5. Install the propeller shaft as necessary. (Refer to 3

-

DIFFERENTIAL

&

DRIVELINE/PROPELLER

SHAFT/PROPELLER SHAFT - INSTALLATION)

6. Install the right half shaft onto the differential.

7. Connect the electrical connector (1) (if equipped)

and the vent hose (2).
