Condition

Possible Causes

Correction

Axle Noise

1. Insufficient lubricant.

1. Fill differential with the correct
fluid type and quantity.

2. Improper ring gear and pinion
adjustment.

2. Check ring gear and pinion
contact pattern.

3. Unmatched ring gear and pinion.

3. Replace gears with a matched
ring gear and pinion.

4. Worn teeth on ring gear and/or
pinion.

4. Replace ring gear and pinion.

5. Loose pinion bearings.

5. Adjust pinion bearing pre-load.

6. Loose differential bearings.

6. Adjust differential bearing
pre-load.

7. Mis-aligned or sprung ring gear.

7. Measure ring gear run-out.
Replace components as necessary.

8. Loose differential bearing cap
bolts.

8. Inspect differential components
and replace as necessary. Ensure
that the bearing caps are torqued
tot he proper specification.

9. Housing not machined properly.

9. Replace housing.

3 - 114

FRONT AXLE - C200FE

WK

REMOVAL

1. With vehicle in neutral, position vehicle on hoist.

2. Remove skid plate.

3. Remove differential housing drain plug and drain

fluid.

4. Mark

front

propeller

shaft

and

pinion

flange.

Remove propeller shaft from pinion flange.

5. Remove half shaft hub/bearing nuts.

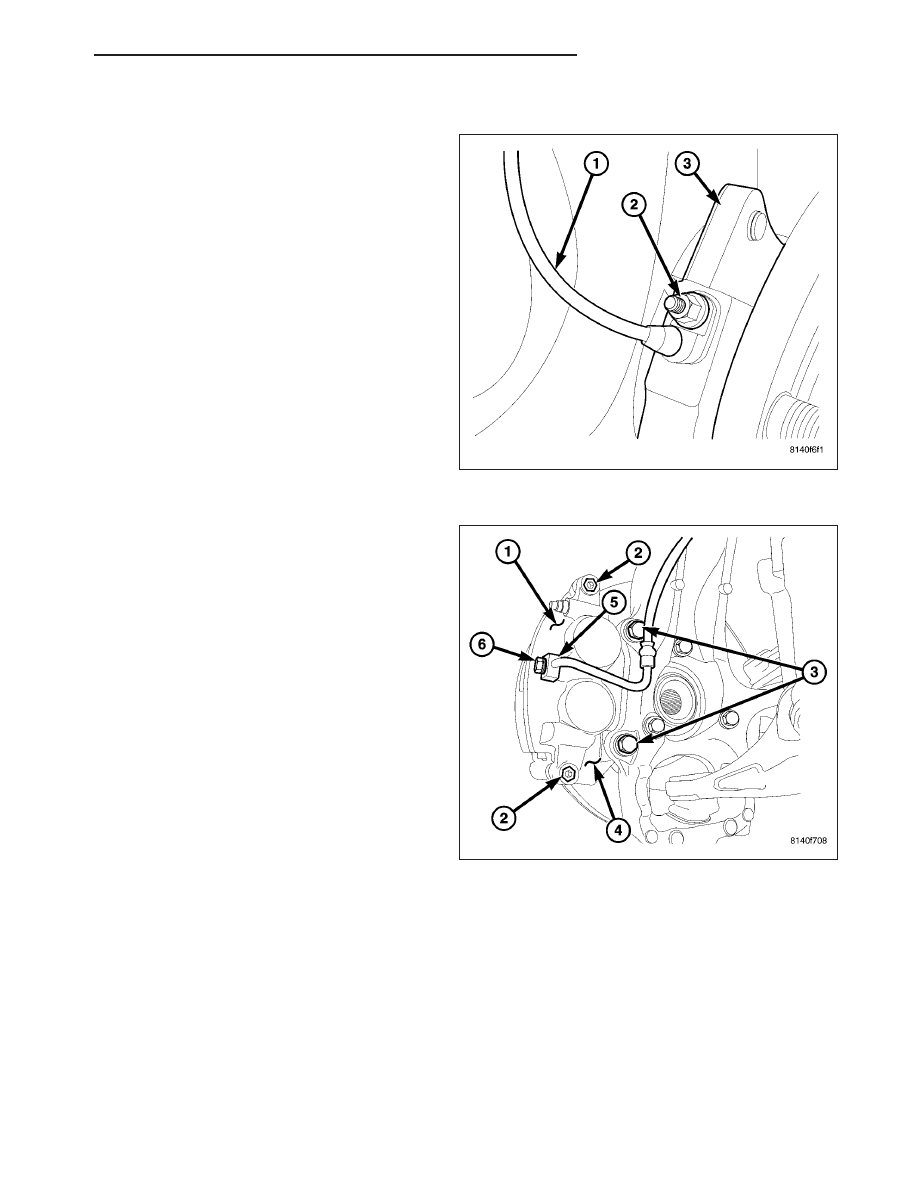

6. Remove wheel speed sensors (1) from hub/bear-

ings (3).

7. Remove brake calipers bolts (2) and remove cali-

pers (1) from caliper adapters (4).

WK

FRONT AXLE - C200FE

3 - 115

8. Remove stabilizer links (3) bolts (6) from lower

control arms.

9. Remove outer tie rod end nuts and separate tie

rods (3) from knuckles (4) with Remover 8677 (5).

3 - 116

FRONT AXLE - C200FE

WK

10. Remove upper ball joint nuts (4) and separate ball

joints (2) from knuckles (3) with Remover 8677.

11. Remove lower shock clevis (3) nuts bolts (2) from

lower control arm.

12. Lean the knuckles out and push half shafts out of

the hub/bearings.

13. Pry half shafts off the axles.

WK

FRONT AXLE - C200FE

3 - 117
