Jeep Grand Cherokee WK. Manual - part 38

CV BOOT-OUTER

REMOVAL

NOTE: CV joint is serviced with the shaft, the boot
can be serviced separately

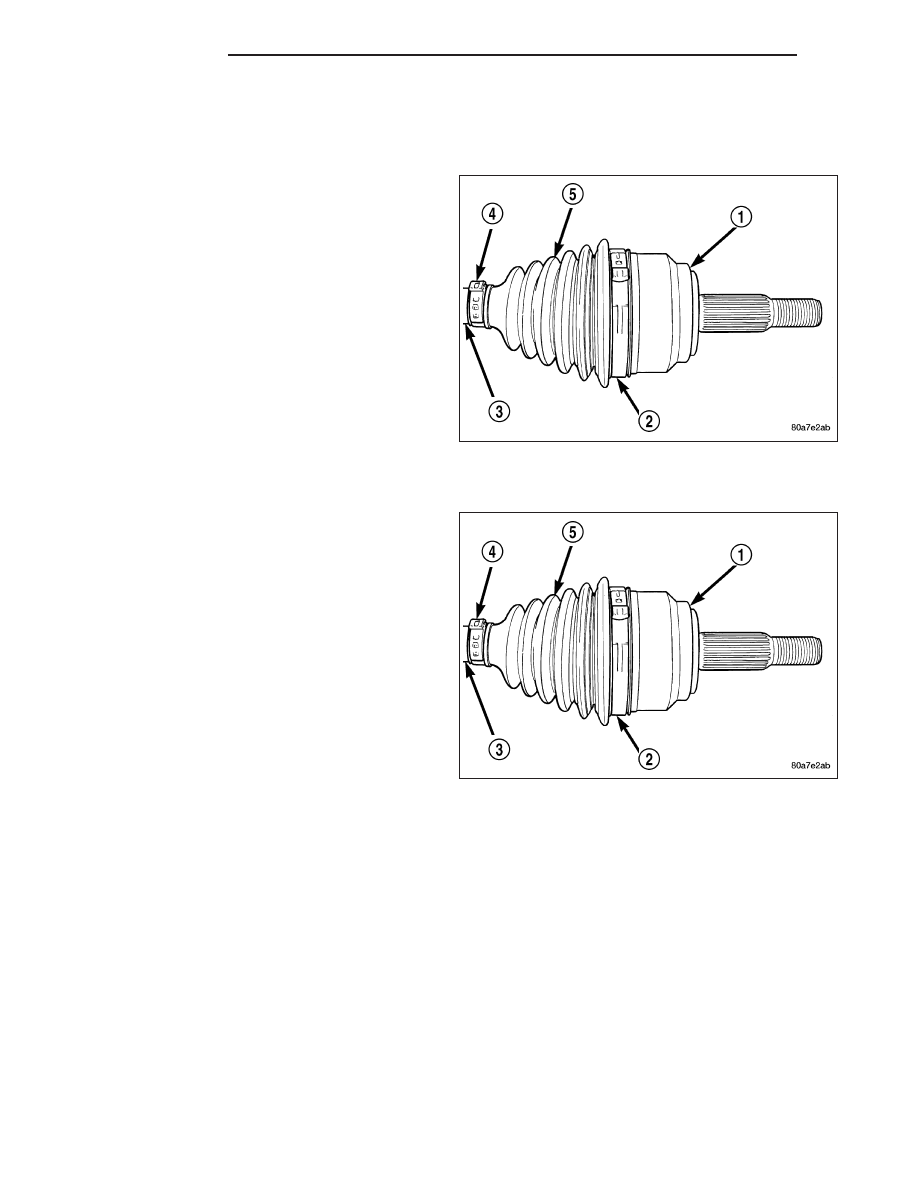

1. Remove inner CV boot and joint.

2. Cut outer CV boot (5) clamps (2) (4).

3. Cut boot off CV housing (1) and shaft (3).

INSTALLATION

1. Clean the CV joint then apply new grease to the

joint.

2. Slid the new boot (5) on to the shaft (3) and on the

CV housing (1).

3. Install boot clamps (2) (4) in original locations.

4. Install inner CV joint and boot,

3 - 50

HALF SHAFT

WK

CV JOINT/BOOT-INNER

REMOVAL

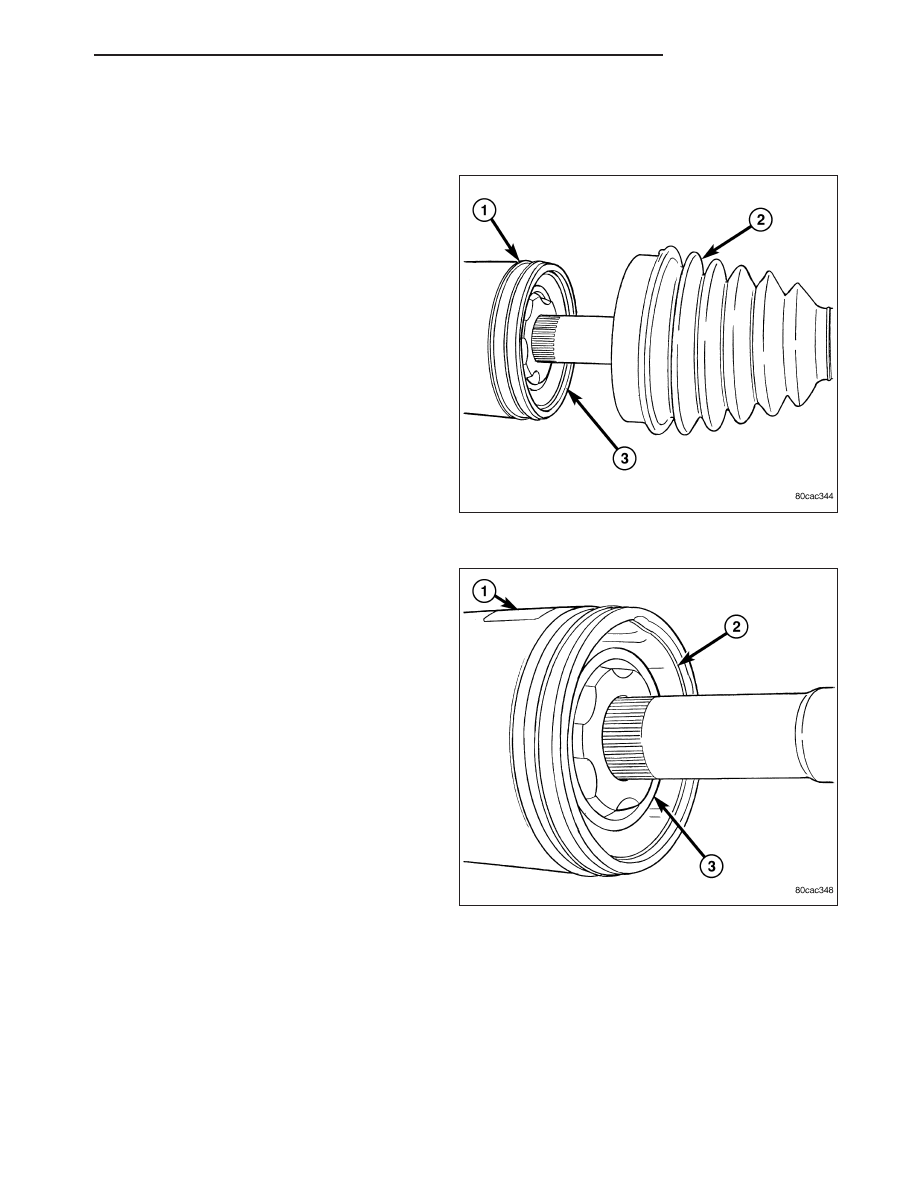

1. Clamp shaft in a vise (with soft jaws) and support

C/V joint (1).

2. Remove clamps with a cut-off wheel or grinder.

3. Slide boot down (2) the shaft.

4. Remove lubricant from housing (1) to expose the

C/V snap ring (2) and remove snap ring.

WK

HALF SHAFT

3 - 51

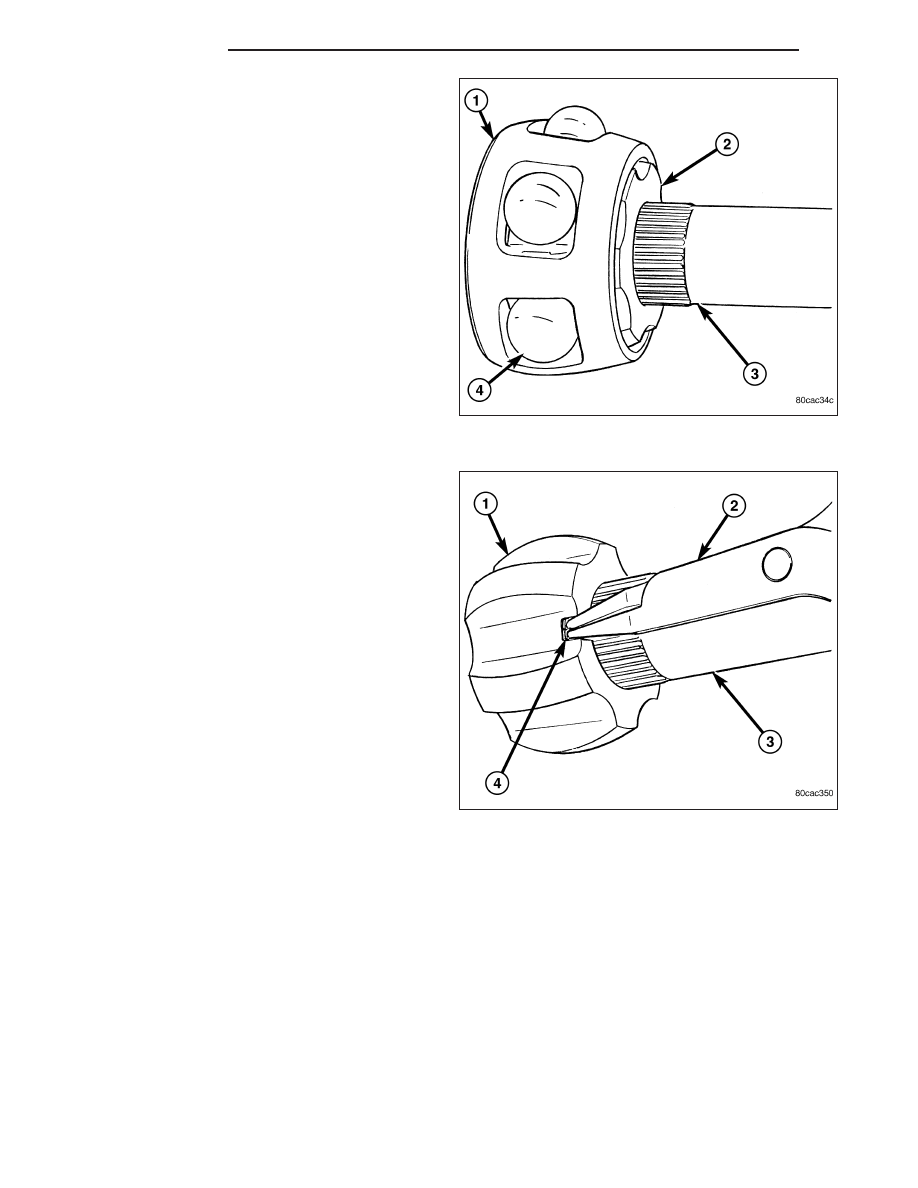

5. Remove bearings (4) from the cage (1).

6. Rotate cage (1) 30° and slide cage off the inner

race (2) and down the shaft (3).

7. Remove spread inner race (1) snap ring (4) and

remove race (1) from the shaft (3).

8. Remove boot from the shaft and discard.

3 - 52

HALF SHAFT

WK

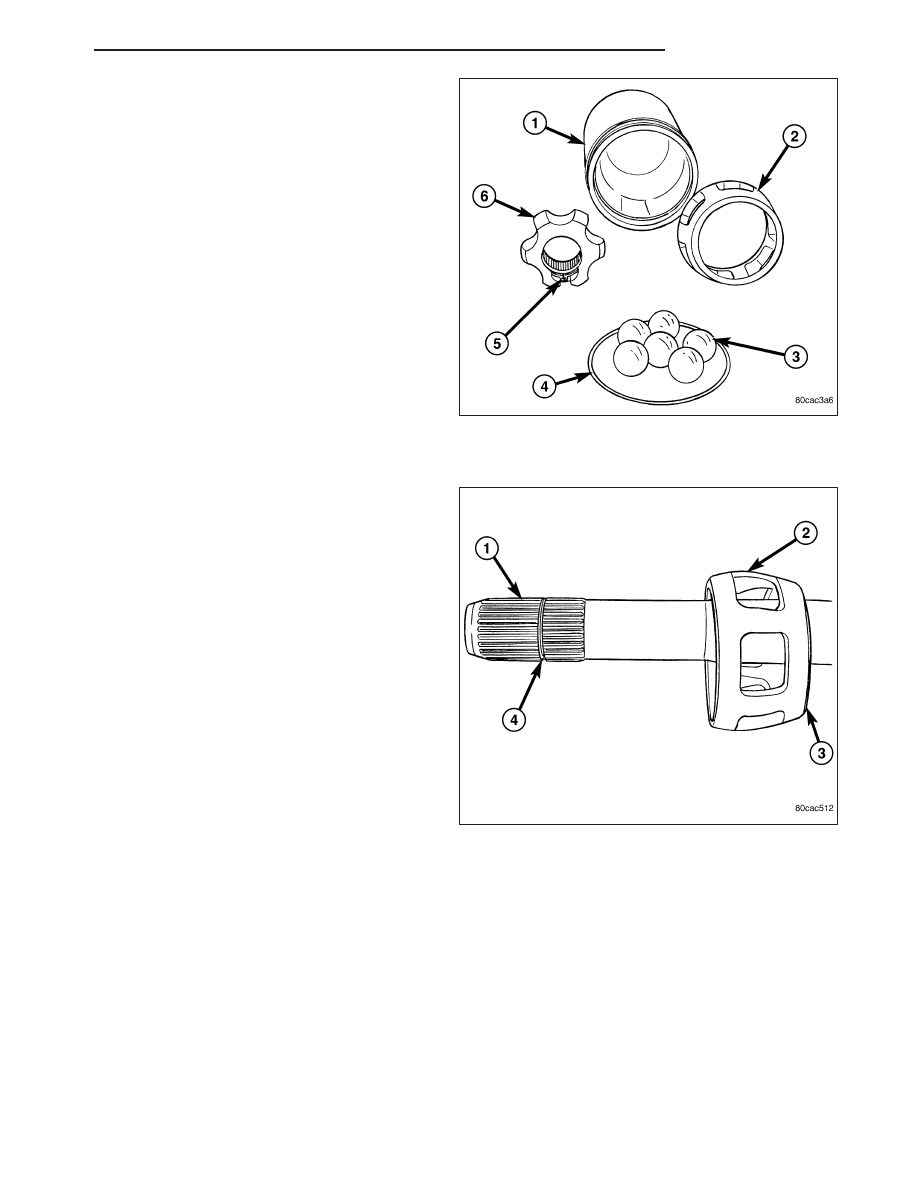

9. Clean and inspect housing (1), cage (2), bearings

(3), housing snap-ring (4), inner race snap-ring (5)
and inner race (6) for wear or damage.

INSTALLATION

1. Apply a coat of grease supplied with the joint/boot

to the C/V joint components before assembling
them.

2. Place new clamps on the new boot and slide boot

down the shaft.

3. Slide cage (2) onto the shaft (1) with the small

diameter (3) end towards the boot.

WK

HALF SHAFT

3 - 53
