Jaguar X-Type. Руководство - часть 50

211

Управление микроклиматом

с сенсорного экрана

R

Управление микроклиматом с сенсорного экрана

ИНФОРМАЦИЯ

Общая информация о сенсорном
экране дана в ИСПОЛЬЗОВАНИЕ
СЕНСОРНОГО ЭКРАНА И УХОД ЗА
НИМ, стр. 321. Сведения по
управлению системой, приведенные
ниже, касаются только сенсорного
экрана.

В двухзонной системе для водителя
и пассажира предусмотрены
раздельные кнопки управления
температурой красного и синего
цвета.

Органы управления и дисплеи
Для системы управления
микроклиматом на сенсорном экране
предусмотрено отдельное меню.
Для управления микроклиматом
используются также другие кнопки,
расположенные по периметру
сенсорного экрана. При нажатии на
аппаратную кнопку выбор функции
подтверждается звуковым сигналом,
а на большинстве кнопок –
еще и включением светодиода.

На ЖК-дисплее под сенсорным
экраном отображаются значения
температуры в салоне, заданные
водителем и пассажиром, а также
температура окружающего воздуха
(EXT).

Примечание: Использование других
систем и режимов сенсорного экрана
(например, навигационной системы)
на настройки системы управления
микроклиматом не влияет.

Подсветка панели
При включении наружных световых
приборов включается фоновая
подсветка пиктограмм на панели
управления.

Уровень яркости подсветки
регулируется общим регулятором
подсветки панели приборов.

Управление микроклиматом

с сенсорного экрана

212

L

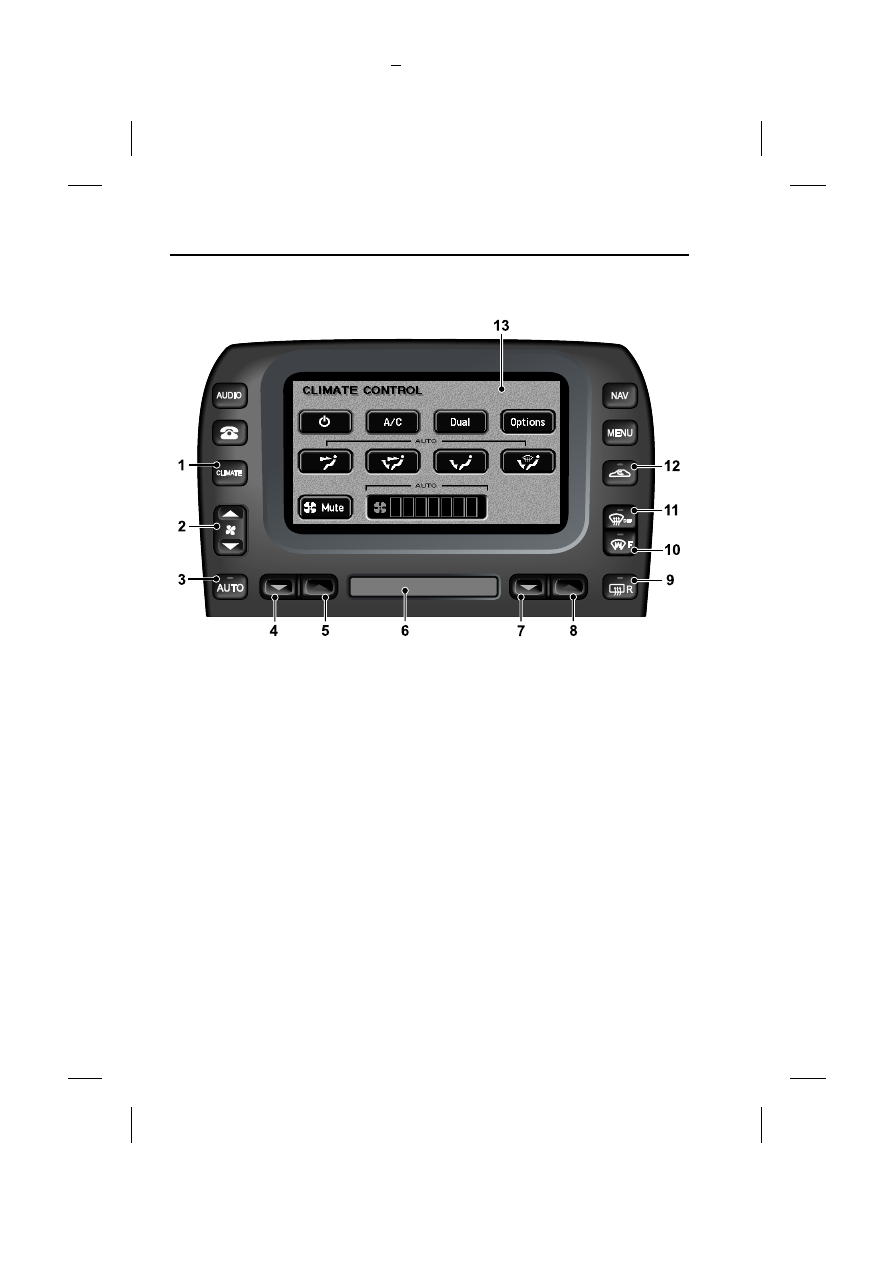

ОРГАНЫ УПРАВЛЕНИЯ

1. Выбор сенсорного экрана системы

управления микроклиматом.

2. Регулировка скорости вращения

вентилятора.

3. Выбор автоматического режима.

4. Уменьшение температуры

воздушного притока с левой
стороны.

5. Увеличение температуры

воздушного притока с левой
стороны.

6. ЖК-дисплей: температура

в салоне и снаружи.

7. Уменьшение температуры

воздушного притока с правой
стороны.

8. Увеличение температуры

воздушного притока с правой
стороны.

9. Выключатель обогрева заднего

стекла/наружных зеркал.

10. Выключатель обогрева ветрового

стекла.

11. Управление оттаиванием.

12. Выбор режима рециркуляции

воздуха.

13. Сенсорный экран.

JAG0646

213

Управление микроклиматом

с сенсорного экрана

R

ЗАЖИГАНИЕ ВКЛЮЧЕНО

Система управления микроклиматом
работает при зажигании
в положении II.

При установке зажигания
в положение II или пуске двигателя на
экран на непродолжительное время
выводится логотип компании Jaguar,
затем появляется экран того режима,
в котором система работала на
момент выключения (например,
радиоприемник).

Система управления микроклиматом
включается в том же режиме,
в котором она работала перед
выключением.

ЭКРАНЫ СИСТЕМЫ
УПРАВЛЕНИЯ
МИКРОКЛИМАТОМ

Существует два окна системы
управления микроклиматом: один –
для включенного состояния системы,
другой – для выключенного, когда
используется встречный напор
воздуха. Всплывающие окна меньшего
размера появляются на короткое
время при выборе режима
рециркуляции воздуха или
регулировке скорости вращения
вентилятора.

Большинство функций системы
управления микроклиматом можно
выбирать аппаратными кнопками,
не вызывая кнопки сенсорного
экрана.

Чтобы выбрать сенсорный
экран, нажмите кнопку
CLIMATE (Климат).

Для выхода из экрана системы
управления микроклиматом выберите
другую системную функцию, например
AUDIO (Аудио).

Управление микроклиматом

с сенсорного экрана

214

L

АВТОМАТИЧЕСКИЙ РЕЖИМ

В автоматическом режиме заданные
параметры могут поддерживаться
в диапазоне от 17°C (61°F) до 31°C
(89°F), автоматический режим работы
является штатным режимом работы
системы.

Для включения
автоматического управления
микроклиматом необходимо
нажать кнопку AUTO (Авто)
и выбрать нужную
температуру.

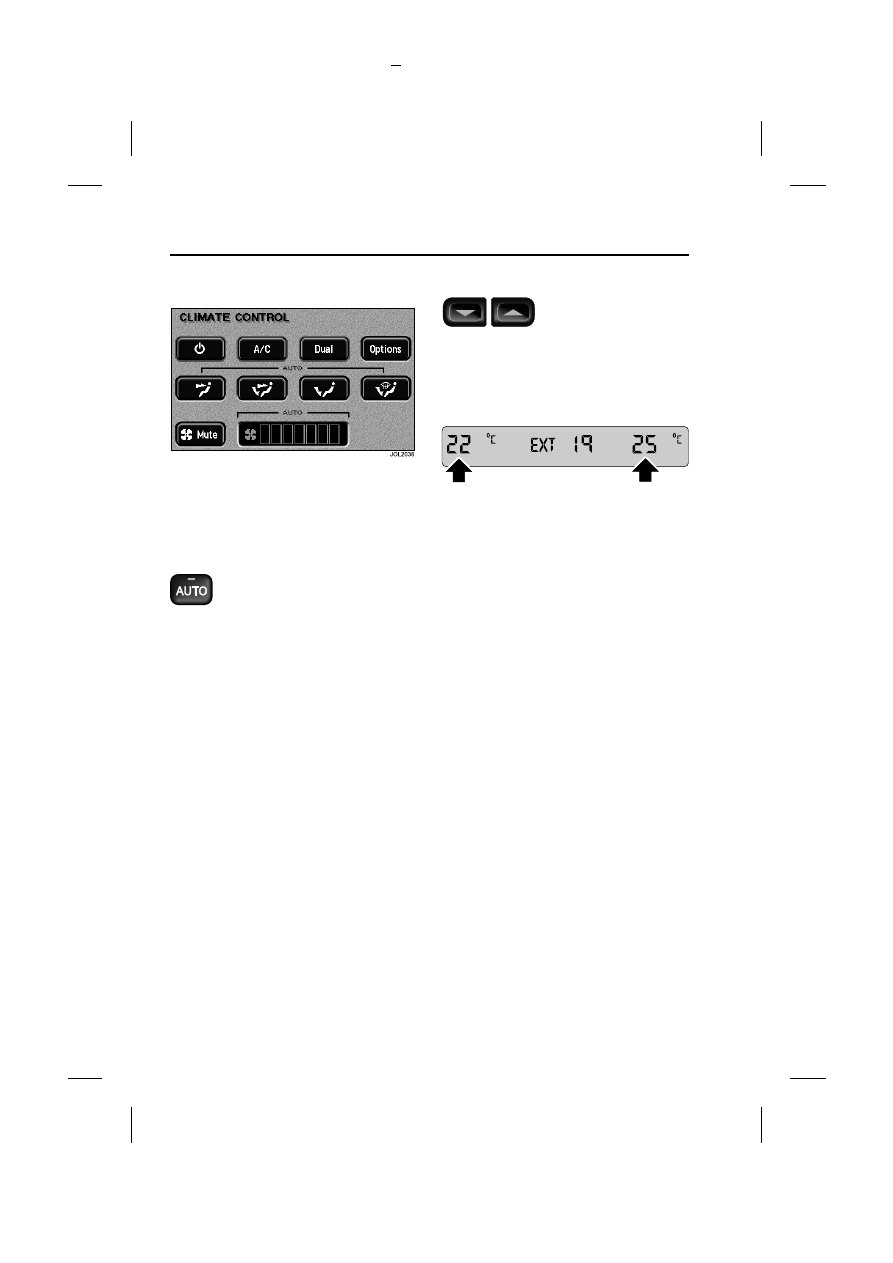

Сенсорный экран режима AUTO
показан на рисунке вверху.
Если данный сенсорный экран не
отображается, нажмите кнопку
CLIMATE (Климат).

Оставаясь в режиме AUTO, можно
включить обогрев ветрового и заднего
стекла, а также выбрать временное
включение рециркуляции воздуха.
Использование других кнопок
управления микроклиматом отменяет
работу в режиме AUTO.

Отменить автоматический режим
нажатием кнопки AUTO нельзя.
Для отмены режима AUTO выберите
другой режим управления
микроклиматом или коснитесь кнопки
вкл/выкл для отключения системы.

ВЫБОР ТЕМПЕРАТУРЫ

Температура в салоне
задается кнопками
с красной или голубой
стрелками.

Для увеличения температуры
необходимо нажать красную кнопку,
а для уменьшения – голубую.

Выбранное значение температуры
отобразится на ЖК-дисплее,
расположенном под сенсорным
экраном.

Нажатие на кнопку выбора
максимальной или минимальной
температуры со стороны водителя
изменяет индикацию ЖК дисплея на
HI или LO соответственно и отменяет
режим AUTO.

Для быстрого перехода от заданных HI
или LO к среднему значению, равному
23°C (73°F), нажмите кнопку AUTO
(Авто) и удерживайте ее несколько
секунд.
