Jaguar Vehicle Specifications (2003 year). Manual - part 25

Tightening Torques – Wheel Nuts

95

Notes

Model

Model Year

VIN

Nut Torque

Aluminium-Wheel

Nut Torque

Steel-Wheel

From

To

From

To

Nm

lbf ft

Nm

lbf ft

XJ

1998

1999

812317

878717

88 – 102

65 – 75

68 – 82

50 – 60

2000

2003.5

F00103

F59525

88 – 102

65 – 75

–

–

2003.5

Onwards

G00442

Current

115 – 135

85 – 100

–

–

XK

1997

1999

001246

042775

88 – 102

65 – 75

68 – 82

50 – 60

2000

Onwards

A00116

Current

88 – 102

65 – 75

–

–

S-TYPE

1999.25

Onwards

L00600

Current

115 – 135

85 – 100

–

–

X-TYPE

2001.5

Onwards

C00344

Current

88 – 118

65 – 87

68 – 92

50 – 68

Tightening Torques – V8 Engine Components

96

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Component

Torque

Air Temperature Sensor (supercharge only)

35 Nm

Camshaft Bearing Cap

10 Nm

Camshaft Sensor

7 Nm

Charge – Air Cooler Adapter

21 Nm

Charge – Air Cooler to adaptor

12 Nm

Coolant Pump

8 Nm + 90 degrees

Crankshaft Damper Pulley – Bolt

375 Nm

Crankshaft Position Sensor

7 Nm

Cylinder Head Bolts

See: Tightening Torques and Sequence – Cylinder

Heads Section.

Cylinder Head Cover

10 Nm

Tightening Torques – V8 Engine Components

97

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

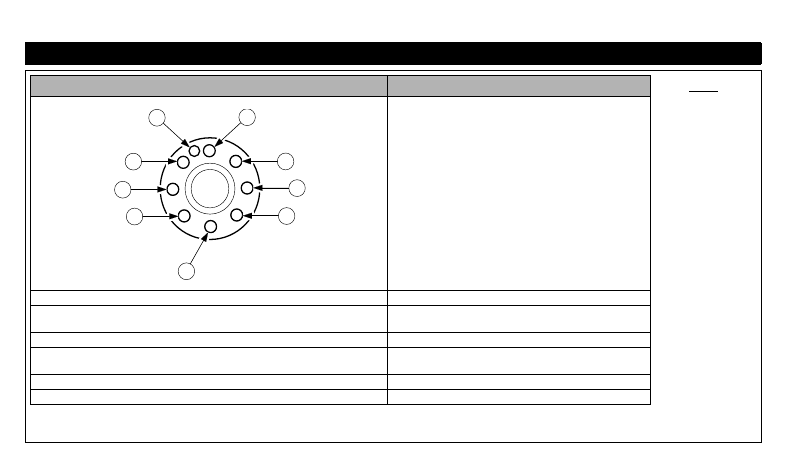

Drive Plate

A = Dowel

1. Tighten to 15 Nm in order: 1, 5, 3, 7, 2, 6, 4, 8.

2. Tighten to 110 Nm in order: 1, 5, 3, 7, 2, 6, 4, 8.

Engine Mounting Bracket to Engine

40 Nm

Exhaust Manifold

See: Tightening Torques and Sequence – Intake and

Exhaust Manifolds Section.

Ignition Coil

5 Nm

Intake Manifold

See: Tightening Torques and Sequence – Intake and

Exhaust Manifolds Section.

Knock Sensor

10 Nm (stud) / 20 Nm (nut)

Oil Diverter Valve

12 Nm

Component

Torque

J.303.1563

5

4

3

2

A

1

8

7

6

Tightening Torques – V8 Engine Components

98

Notes

To convert Nm to lbf ft:

Divide the Nm torque figure by 1.356

Oil Filter

18 Nm exact

Oil Filter Adapter

30 Nm

Oil Filter Head

21 Nm

Oil Pan

12 Nm

Oil Pan Baffle (windage tray)

6 Nm

Oil Pan Body to Lower Cylinder Block

21 Nm

Oil Pick-up Pipe

12 Nm

Oil Pressure Switch

12 Nm

Oil Pump

12 Nm

Oil Temperature Sensor

20 Nm

Piston Cooling Jets

9 Nm

Spark Plugs

28 Nm

Starter Motor

43 Nm

Supercharger

21 Nm

Thermostat Cover

9 Nm

Thermostat Housing

10 Nm

Thermostat Housing Cap

9 Nm

Component

Torque
