Jaguar X-Type Sedan and Estate (Wagon). Manual - part 676

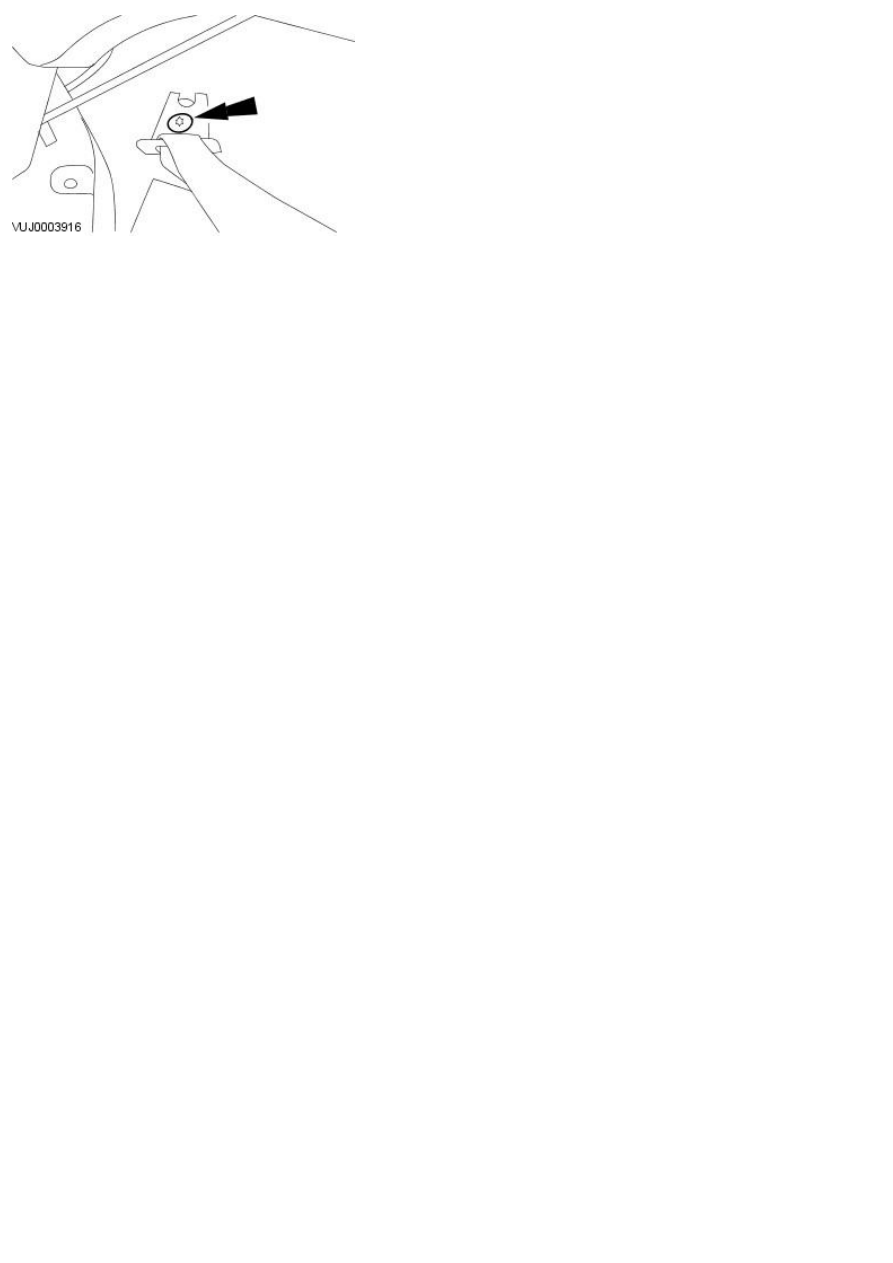

2. Tighten to 55 Nm.

Published: 11-May-2011

Safety Belt System - Safety Belt Buckle and Pretensioner

Removal and Installation

Removal

• W ARNINGS:

 To avoid accidental deployment and possible personal injury, the backup power supply must be depleted before repairing or replacing

any air bag occupant restraints system (ORS) components. To deplete the backup power supply energy, disconnect the battery ground cable
and wait one minute. Failure to follow this instructions may result in personal injury.

 Never probe the connectors on the air bag module or pretensioners. Doing so may result in deployment. Failure to follow this

instructions may result in personal injury.

 All safety belt assemblies including retractors, buckles, front safety belt buckle support assemblies (slider bar), if equipped, child

safety seat tether brackets (if equipped) and attaching hardware should be inspected after any collision. New safety belt assemblies should
be fitted unless a qualified technician finds the assemblies, show no damage and operate correctly. New safety belt assemblies should also
be fitted where safety belt assemblies not in use during a collision, are inspected and damage or incorrect operation is noted. Failure to
follow these instructions may result in personal injury.

CAUTION: Electronic modules are sensitive to static electrical charges. If exposed to these charges, damage may result.

• NOTE: Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part
and carry out the diagnostic procedure again.

• NOTE: The front seat belts, which incorporate the seat belt retractors and pretensioners are supplied as an assembly and not serviceable
components.

1. Disconnect the battery ground cable. For additional information, refer

toSection

 414-01 Battery, Mounting and Cables

.

2. Remove the front seat. For additional information, refer to Section

501-10 Seating

.

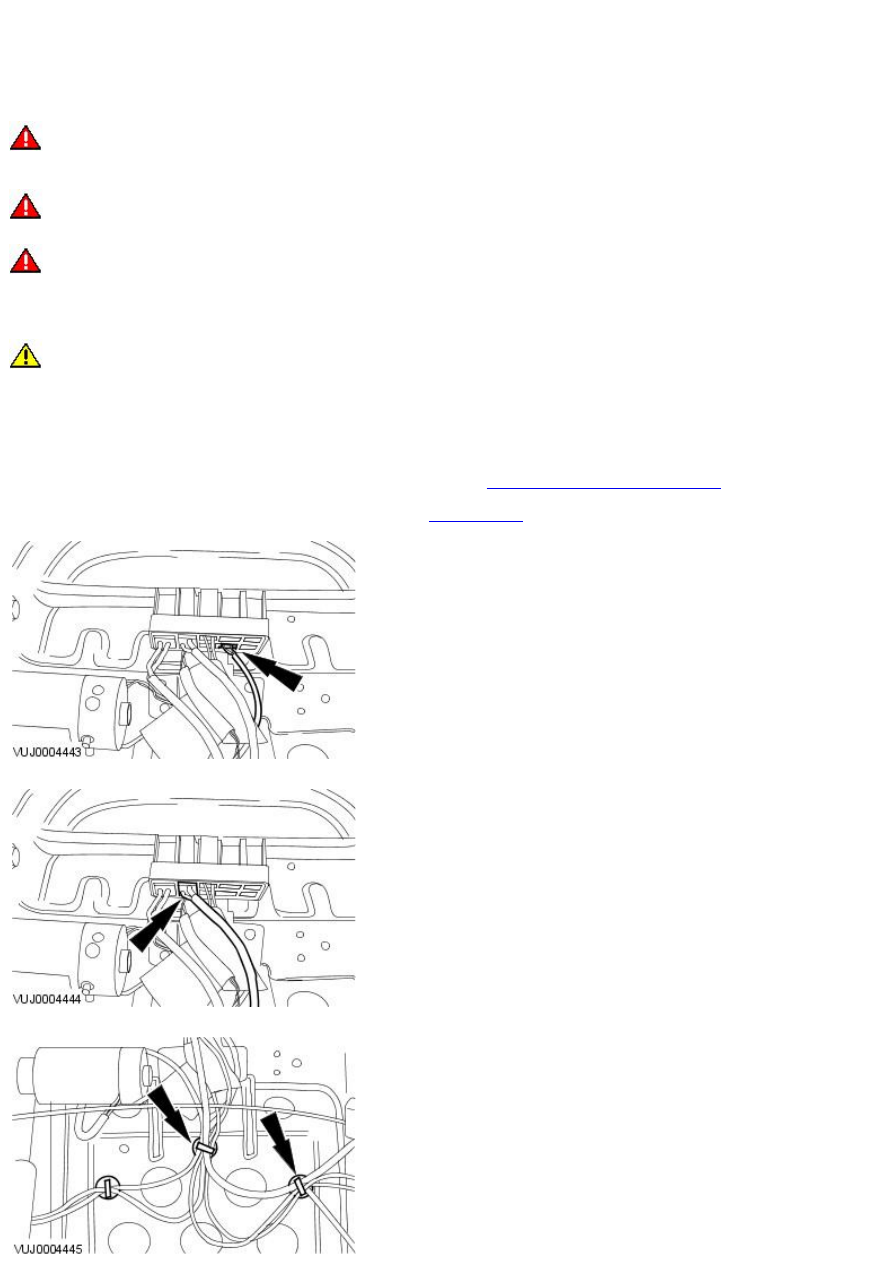

3. Disconnect the safety belt pretensioner electrical connector.

4. Disconnect the safety belt buckle electrical connector.

5. Detach the safety belt buckle and pretensioner wiring harness.

6. Remove the safety belt buckle and pretensioner.

Remove the retaining bolt.

Installation

• W ARNINGS:

 To avoid accidental deployment and possible personal injury, the backup power supply must be depleted before repairing or replacing

any air bag ORS components. To deplete the backup power supply energy, disconnect the battery ground cable and wait one minute. Failure
to follow this instructions may result in personal injury.

 Never probe the connectors on the air bag module or pretensioners. Doing so may result in deployment. Failure to follow this

instructions may result in personal injury.

 All safety belt assemblies including retractors, buckles, front safety belt buckle support assemblies (slider bar), if equipped, child

safety seat tether brackets (if equipped) and attaching hardware should be inspected after any collision. New safety belt assemblies should
be fitted unless a qualified technician finds the assemblies, show no damage and operate correctly. New safety belt assemblies should also
be fitted where safety belt assemblies not in use during a collision, are inspected and damage or incorrect operation is noted. Failure to
follow these instructions may result in personal injury.

CAUTION: Electronic modules are sensitive to static electrical charges. If exposed to these charges, damage may result.

• NOTE: Repair is made by replacement only. If a part is replaced and the new part does not correct the condition, install the original part
and carry out the diagnostic procedure again.

• NOTE: The front seat belts, which incorporate the seat belt retractors and pretensioners are supplied as an assembly and not serviceable
components.

1. To install reverse the removal procedure.

Tighten to 50 Nm.

Published: 11-May-2011

Supplemental Restraint System -

Torque Specifications

Description

Nm

Lb/Ft

Lb/In

Restraints control module (RCM) retaining bolts

12

9

-

Driver air bag module retaining bolts

5

-

44

Passenger air bag module retaining bolts

9

-

80

Side air curtain module retaining bolts

9

-

80

Side impact sensor retaining bolt

12

9

-

Crash sensor retaining bolt

12

9

-

Driver lower air bag module retaining bolts

11

8

-
