Jaguar X-Type Sedan and Estate (Wagon). Manual - part 669





22.

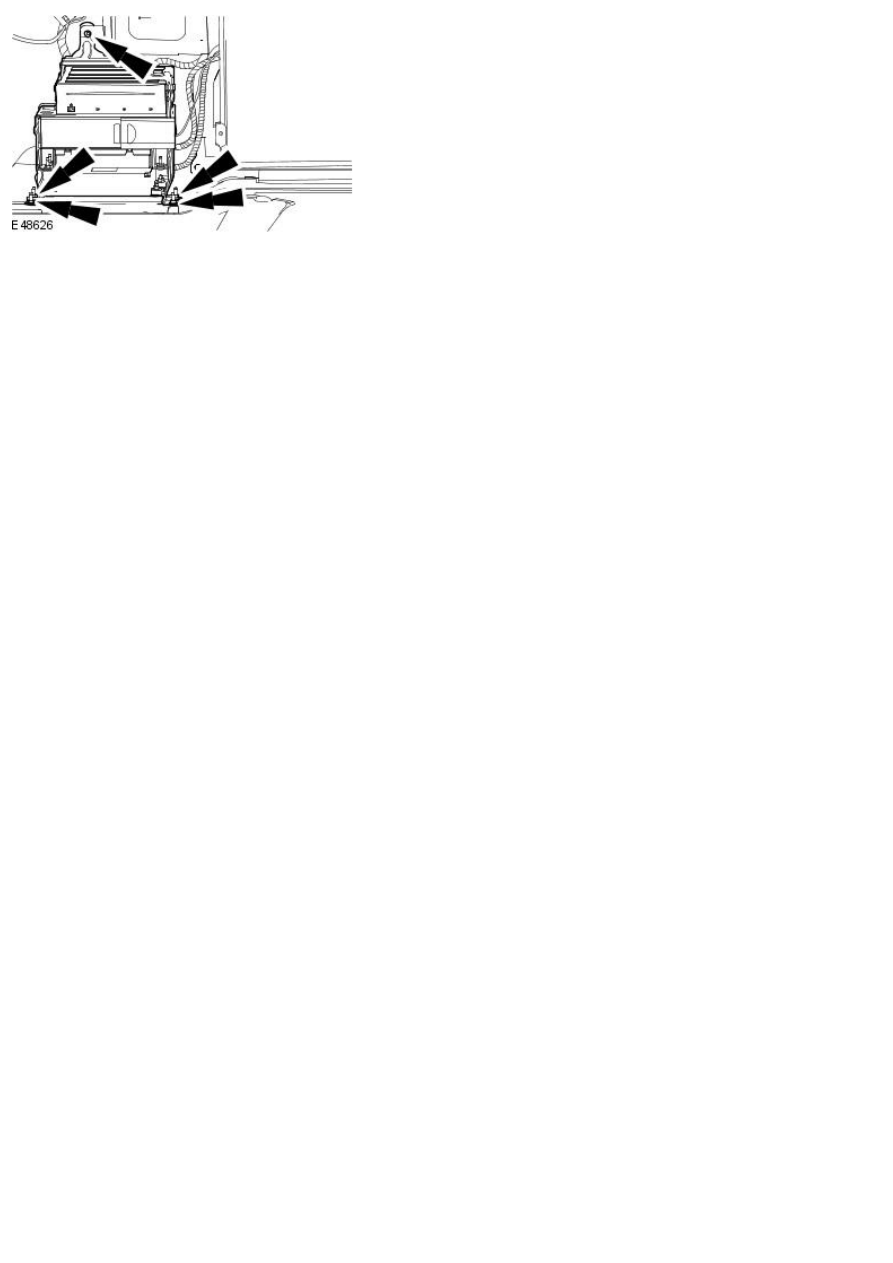

CAUTION: Make sure the bumper cover is supported before

removing the retaining nuts.

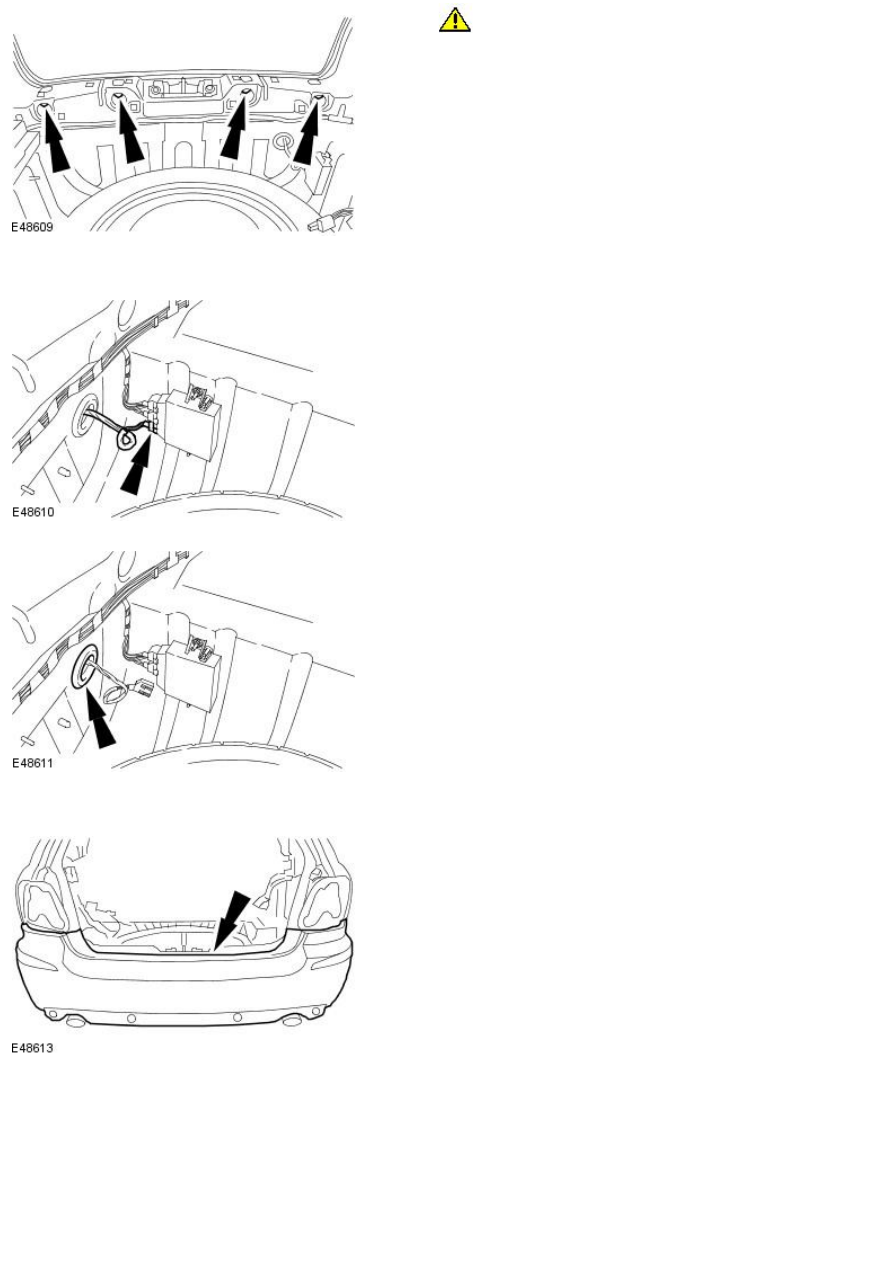

Remove the bumper cover retaining nuts.

Vehicles with parking aid

23. Disconnect the electrical connector.

24. Detach the grommet.

All vehicles

25. Remove the bumper cover.

Installation

1. To install, reverse the removal procedure.

2. Tighten to 4 Nm.

3. Tighten to 4 Nm.

4. Tighten to 4 Nm.

5. Tighten to 4 Nm.

6. Tighten to 4 Nm.

7. Tighten to 8 Nm.

Published: 11-May-2011

Bumpers - Rear Bumper Cover Insert4-Door

Removal and Installation

Removal

1. Remove the rear bumper cover. For additional information, refer

toSection

 501-19 Bumpers

.

2. Remove the energy absorbing foam.

1. Remove the energy absorbing foam retaining clips.

2. Remove the energy absorbing foam.

3. Remove the bumper insert retaining clips.

4. Using a suitable thin lever to avoid damaging the paintwork,

progressively ease the moulding away from the front bumper.

Installation

1. To install, reverse the removal procedure.
