Jaguar X-Type Sedan and Estate (Wagon). Manual - part 623

Published: 11-May-2011

Seating - Rear Seat BackrestWagon, Vehicles With: 70/30 Split Seat

Removal and Installation

Removal

1. Remove the rear seat cushion.

For additional information, refer to:

Rear Seat Cushion

 (501-10 Seating,

Removal and Installation).

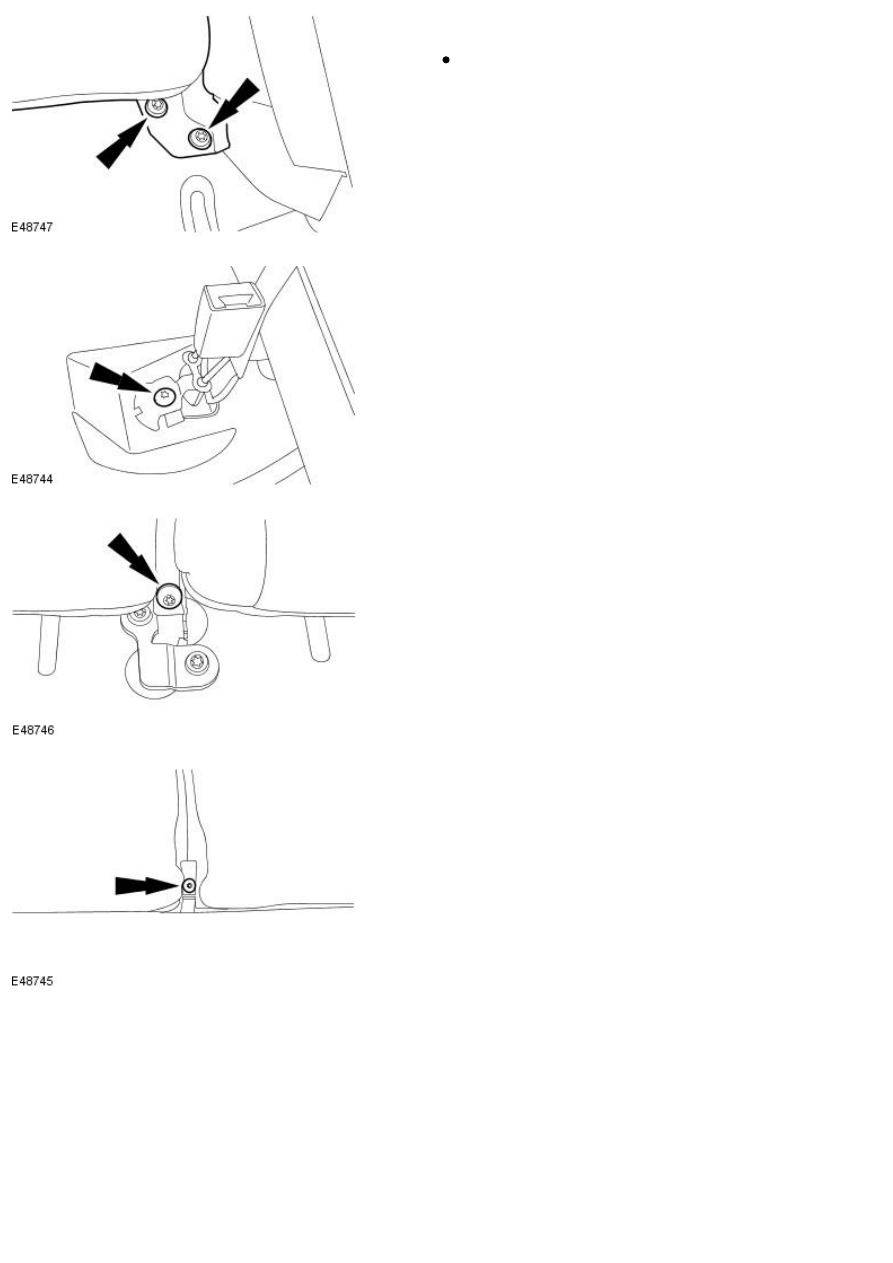

2. Fold down the rear seat backrest.

3. Detach the rear seat backrest center hinge plate.

4. Raise the rear seat backrest.

5. Remove the rear seat backrest centre hinge plate.

6. Detach the rear centre safety belt buckle.

7. NOTE: Left-hand shown, right-hand similar.

Remove the rear seat backrest.

Installation

1. NOTE: Left-hand shown, right-hand similar.

To install, reverse the removal procedure.

Tighten to 55 Nm.

2. Tighten to 55 Nm.

3. Tighten to 23 Nm.

4. Tighten to 23 Nm.

Published: 11-May-2011

Seating - Rear Seat Backrest LatchWagon

Removal and Installation

Removal

1. Disassemble the rear seat backrest.

For additional information, refer to:

Rear Seat Backrest - Wagon,

Vehicles W ith: 70/30 Split Seat

 (501-10 Seating, Disassembly and

Assembly).

2. Detach the centre safety belt release cable.

3. Remove the rear seat backrest latch.

Installation

1. To install, reverse the removal procedure.

Tighten to 32 Nm.

Published: 11-May-2011

Seating - Rear Seat Bolster4-Door

Removal and Installation

Removal

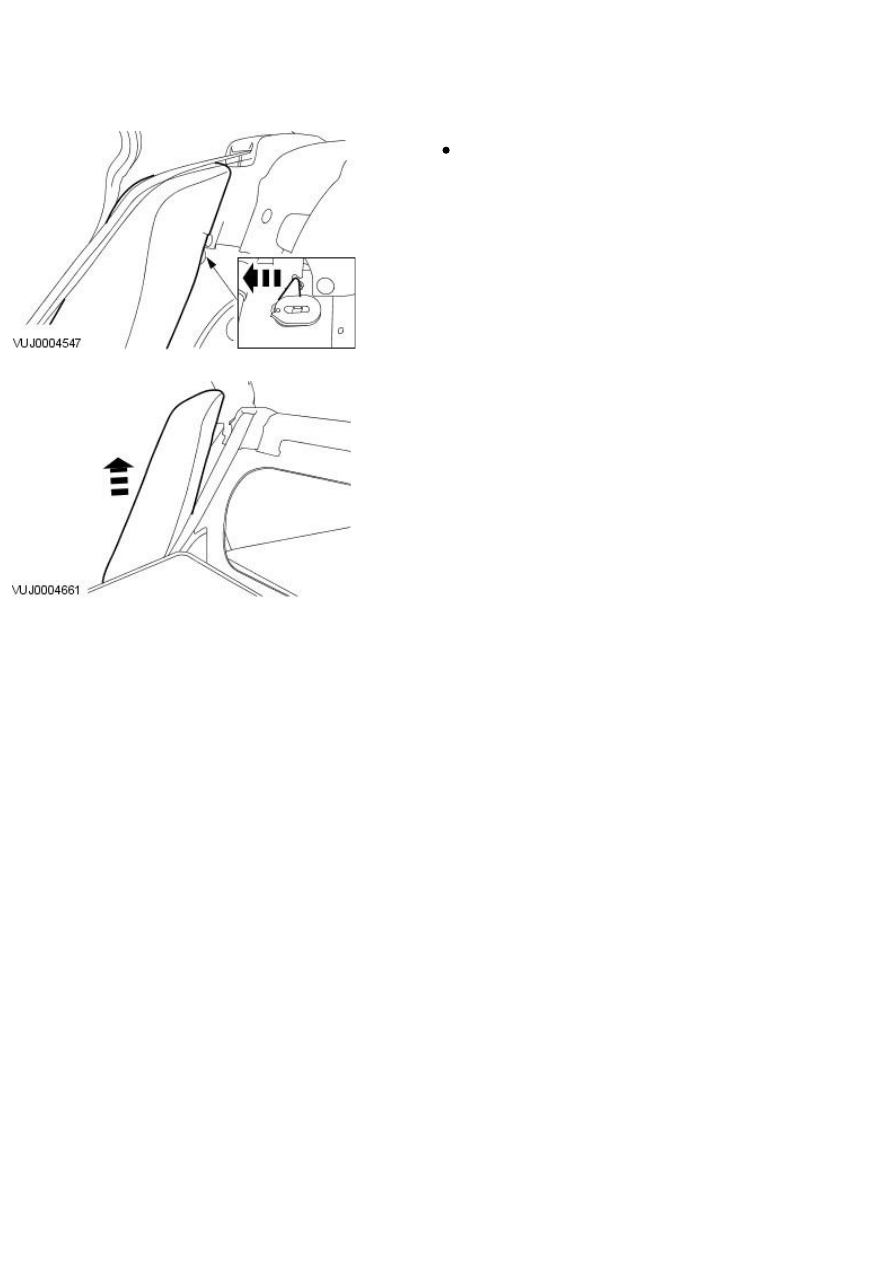

1. Fold down the rear seat backrest.

2. Detach the rear seat backrest bolster.

Press the tang.

3. Remove the rear seat backrest bolster.

Installation

1. To install, reverse the removal procedure.
