Jaguar X-Type Sedan and Estate (Wagon). Manual - part 604

Published: 11-May-2011

Interior Trim and Ornamentation - Loadspace Scuff Plate Trim Panel

Removal and Installation

Removal

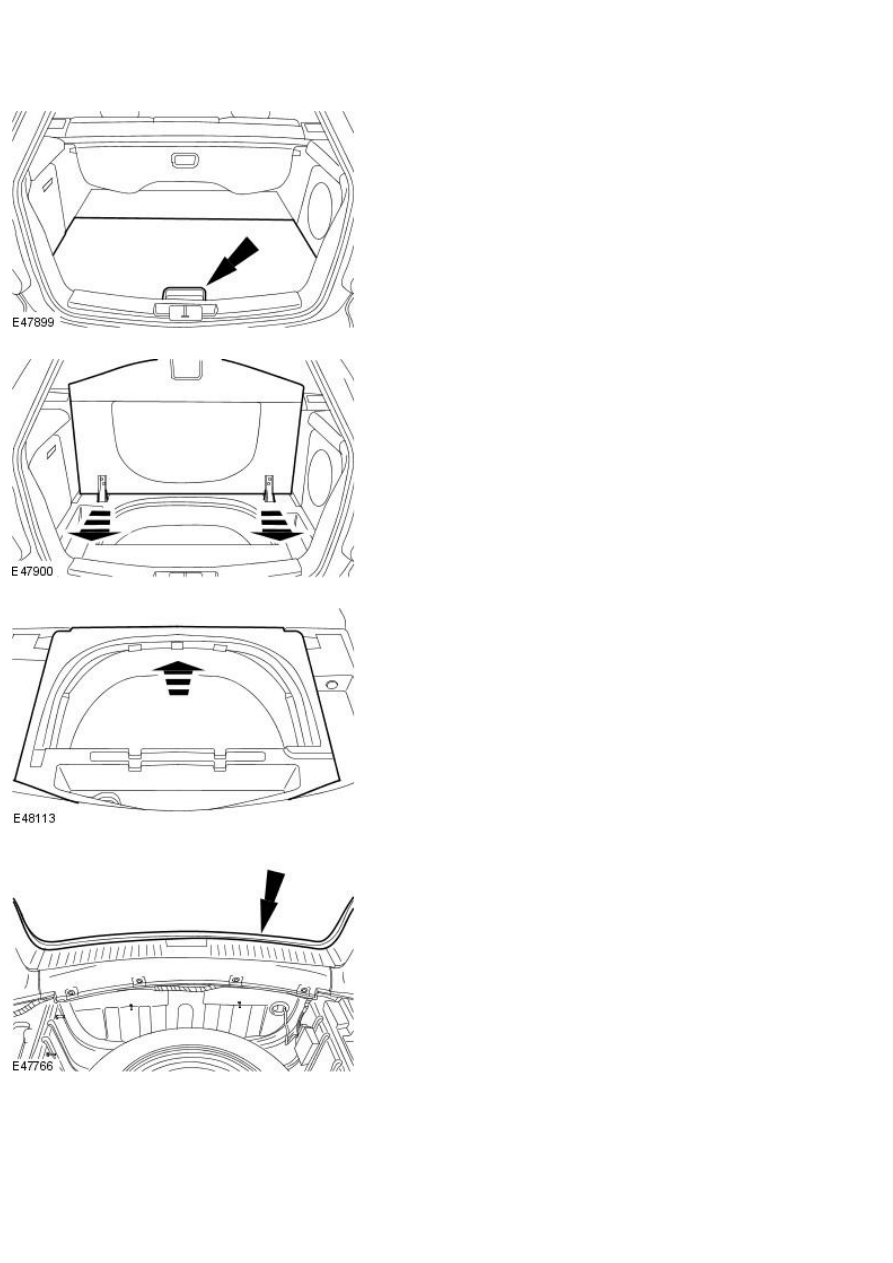

1. Raise the loadspace floor covering.

2. Remove the loadspace floor covering.

3. Remove the centre loadspace stowage compartment.

4. Detach the loadspace opening weatherstrip.

5. Detach the loadspace scuff plate trim panel.

6. Remove the loadspace scuff plate trim panel.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Interior Trim and Ornamentation - Loadspace Trim Panel

Removal and Installation

Removal

1. Remove the loadspace scuff plate trim panel.

For additional information, refer to:

Loadspace Scuff Plate Trim Panel

(501-05 Interior Trim and Ornamentation, Removal and Installation).

2. Remove the loadspace stowage compartment lid.

3. Remove the loadspace stowage compartment.

4. Detach the loadspace courtesy lamp.

5. Remove the loadspace courtesy lamp.

Disconnect the electrical connector.

6. Remove the D-pillar trim panel.

For additional information, refer to:

D-Pillar Trim Panel

 (501-05 Interior

Trim and Ornamentation, Removal and Installation).

7. Remove the C-pillar trim panel.

For additional information, refer to:

C-Pillar Trim Panel - W agon

 (501-05

Interior Trim and Ornamentation, Removal and Installation).

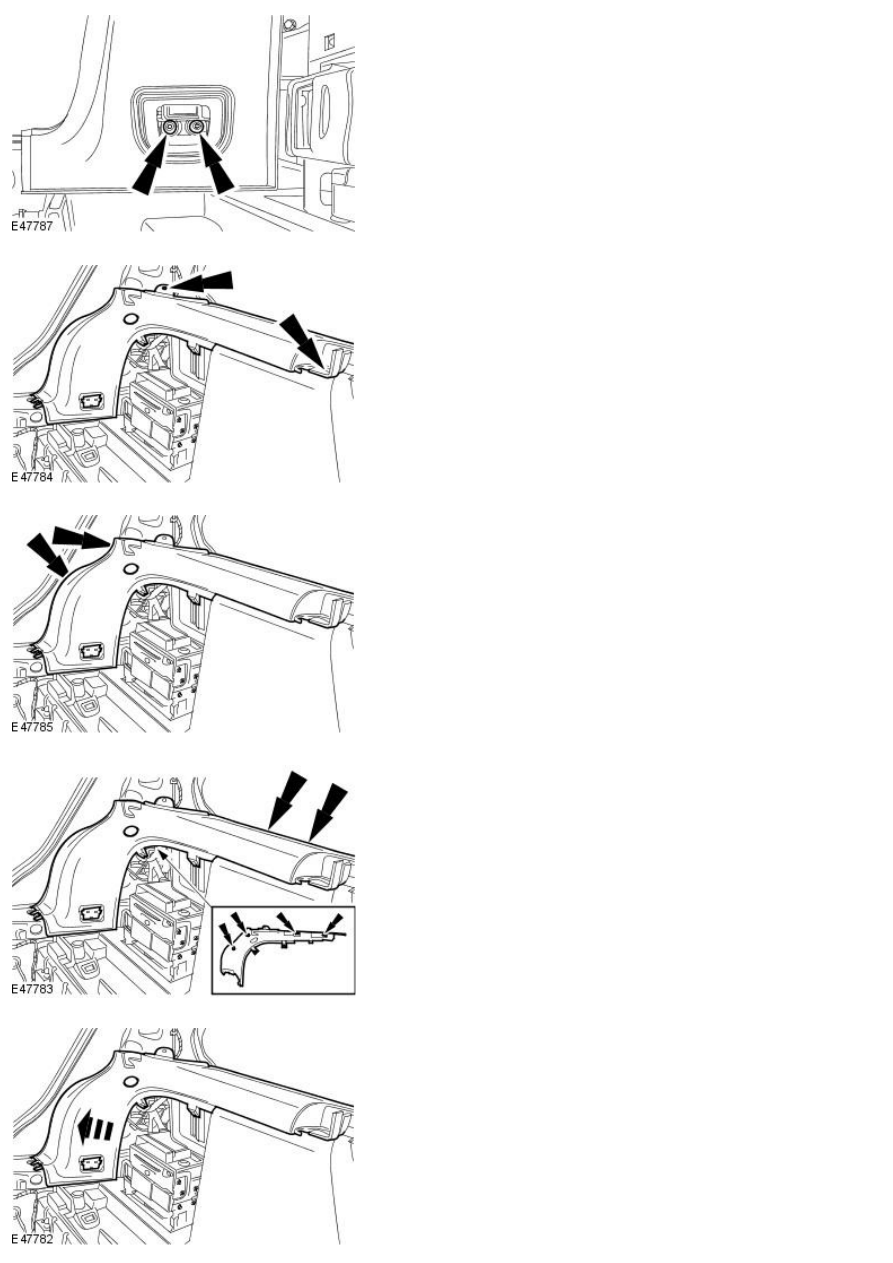

8. Remove the retaining hook.

9. Remove the loadspace trim panel retaining screws.

10. Detach the loadspace trim panel rear retaining clips.

11. Detach the loadspace trim panel front retaining clips.

12. Remove the loadspace trim panel.
