Jaguar X-Type Sedan and Estate (Wagon). Manual - part 594

Published: 11-May-2011

Body Closures - Body Closures

Description and Operation

Doors

The passenger compartment doors each comprise of an inner and outer panel, clinched and bonded together to form a door assembly. Both
panels incorporate extensions spot welded together to form a cheater assembly and a sealant is applied in cosmetic bead form to all clinch
joints.

The doors are of a conventional latch to striker plate design with the strikers located on the body pillars.

A joint-less single profile bulb seal is installed on each door together with a water shedder and separate vacuum formed speaker cup. Upper
and lower door hinges and multi-stage checkstraps require no lubrication throughout vehicle life.

Luggage Compartment Lid

The luggage compartment lid comprises of an inner and outer panel clinched and bonded together to form a complete assembly. A cosmetic
bead sealant is applied to all clinch joints.

Hinge reinforcements and a latch striker mounting reinforcement are attached to the lid inner panel and a combined hinge and gas strut
mounting assemblies are secured by bolts and nuts to the inner panel and the luggage compartment flange at each side.

The luggage compartment lid utilizes a conventional lock to striker plate design, with the striker located centrally on the edge of the load
space floor.

Published: 11-May-2011

Body Closures - Door Alignment

General Procedures

1. NOTE: Rear door shown, front door similar.

Remove the rear door aperture seal.

2. Remove the striker plate.

3. Loosen the door hinge bolts.

4. NOTE: Initial door fitting, set the front door 4 mm or the rear door 3
mm higher than nominal.

Set the door to the correct alignment.

5. Tighten the door hinge bolts.

Tighten to 47 Nm.

6. Install the striker plate.

Tighten to 25 Nm.

7. Install the rear door aperture seal.

Published: 11-May-2011

Body Closures - Hood Alignment

General Procedures

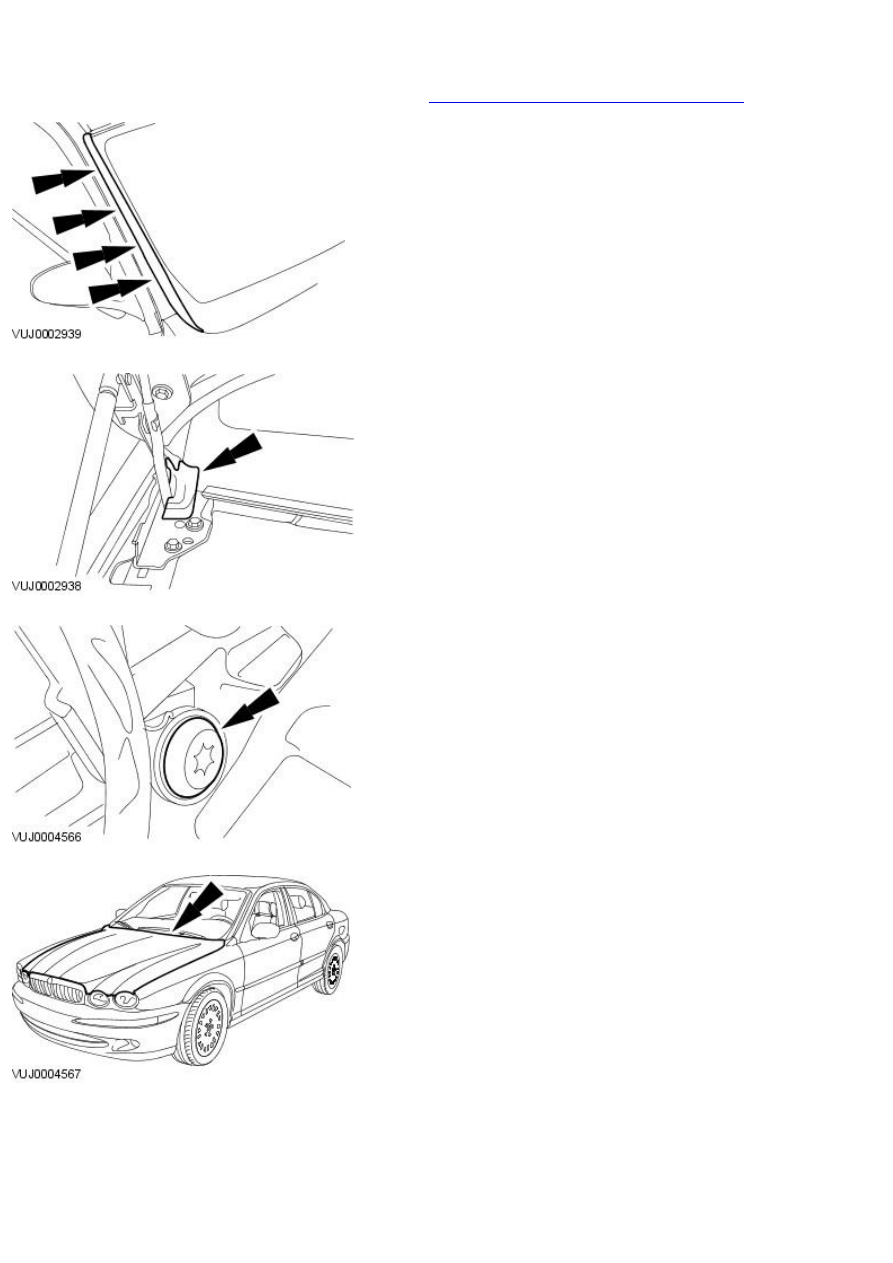

1. Remove the hood latch. For additional information, refer toSection

501-14 Handles, Locks, Latches and Entry Systems

.

2. NOTE: Right hand shown, left hand similar.

Remove the A-pillar exterior trim.

3. NOTE: Right hand shown, left hand similar.

Remove the lower A-pillar drainage channel.

4. Loosen the hood hinge screws to 3-5 Nm.

5. Pull up/push down on hood.

6. Set hood to the correct alignment.
