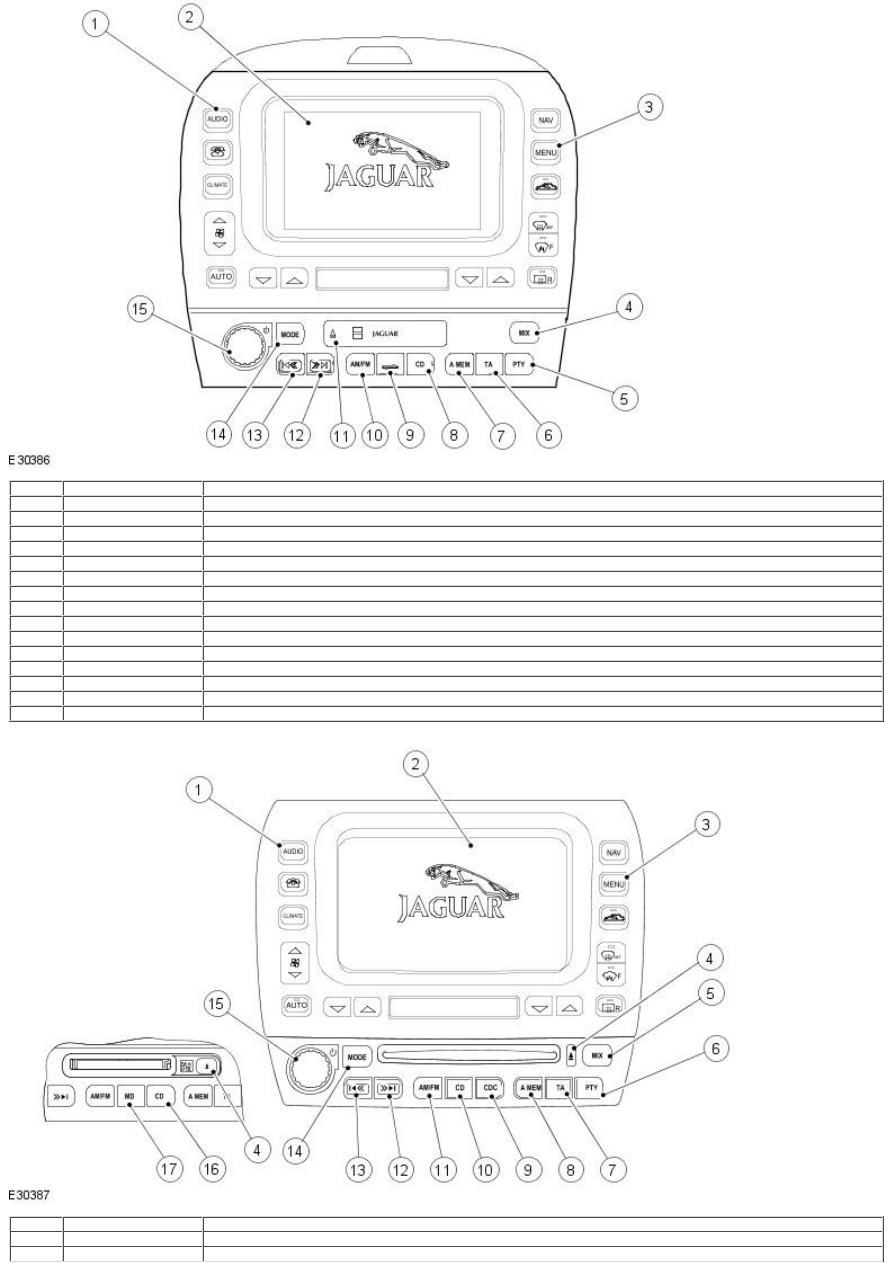

Jaguar X-Type Sedan and Estate (Wagon). Manual - part 536

Item

Part Number

Description

1

-

On/Off push for touch-screen controls

2

-

Touch-screen display

3

-

Press to access touch-screen options

4

-

CD track mix button

5

-

Priority programme type button

6

-

Traffic announcement button

7

-

Auto memory button

8

-

Select CD changer

9

-

Cassette play and side change button

10

-

Audio Source - AM/FM radio

11

-

Cassette eject button

12

-

CD seek forward, cassette fast forward, radio seek forward button

13

-

CD seek back, cassette fast rewind, radio seek back button

14

-

Mode button (volume/bass/treble/balance/fade)

15

-

ON/OFF push (rotary volume/bass/treble/balance/fade) knob

Touch screen CD/MD

Item

Part Number

Description

1

-

On/Off push for touch-screen controls

2

-

Touch-screen display

3

-

Press to access touch-screen options

4

-

Eject CD or MD

5

-

Mix CDs or CD/MD tracks button

6

-

Priority programme type button

7

-

Traffic announcement button

8

-

Auto memory button

9

-

Select CD changer

10

-

Select compact disc when in other audio mode, or CD pause

11

-

Audio Source - AM/FM radio

12

-

CD seek forward, cassette fast forward, radio seek forward button

13

-

CD seek back, cassette fast rewind, radio seek back button

14

-

Mode button (volume/bass/treble/balance/fade)

15

-

ON/OFF push (rotary volume/bass/treble/balance/fade) knob

16

-

Select CD changer

17

-

Select mini disc play when in other audio mode or MD pause

The choice of two entertainment systems is available; base or premium. The radio or mini disc player and the aerial are common to both.
Both systems may be operated remotely by use of switches located on the steering wheel.

The premium system has the addition of different speakers, touch screen control and a CD autochanger. The CD autochanger is located in
the luggage compartment.

Refer to the Sound System Handbook for setting-up procedures and use, after diagnostic or repair operations.

Published: 11-May-2011

Audio Unit - Audio System

Diagnosis and Testing

For additional information, refer toSection

 415-00 Information and Entertainment System - General Information

.

Published: 11-May-2011

Audio Unit - Audio Unit

Removal and Installation

Removal

1. Remove the climate control panel.

For additional information, refer to Section

 412-04 Control Components

.

2. Remove the navigation system screen (where fitted).

For additional information, refer to Section

 419-07 Navigation System

.

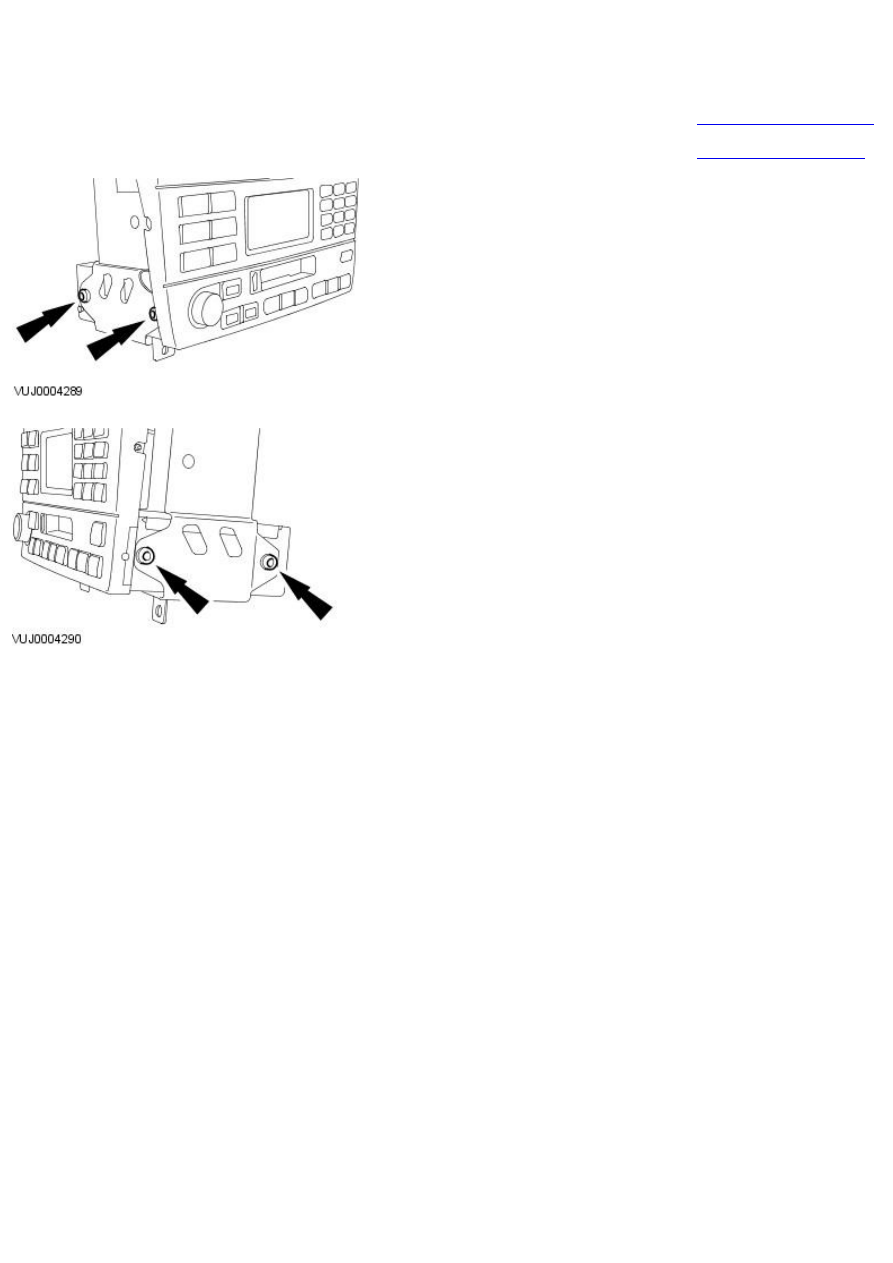

3. Remove the audio unit screws.

4. Remove the audio unit.

Installation

1. NOTE: A new audio unit must be configured using the Jaguar approved
diagnostic equipment.

To install, reverse the removal procedure.
