Warning Devices - Warning Devices

Diagnosis and Testing

The complexity of the electronics involved with the instrument cluster and general electronic module (GEM), of which the message center is
a part, and the multiplexed communication network which are connected to it preclude the use of workshop general electrical test
equipment. Therefore, reference should be made to the Jaguar Approved Diagnostic System for detailed instructions on testing the message
center.

The Jaguar Approved Diagnostic System tests and analyses, in detail, all functions of the message center.

Where a fault involving the message center is indicated by the Jaguar Approved Diagnostic System, some basic diagnostic methods may be
necessary to confirm that connections are good and that the wiring is not damaged, before installing new components.

1. Verify the customer concern by operating the system.

1.

2. Visually inspect for obvious signs of mechanical or electrical damage.

2.

Visual Inspection Chart

Mechanical

Electrical

Safety belt buckle and pretensioner

Fuse(s)

Headlamp switch

W iring harness

Fuel gauge

Electrical connector(s)
Switch(es)
Sensor(s)

3. If an obvious cause for an observed or reported concern is found, correct the cause (if possible) before proceeding to the next

step.

3.

4. If the cause is not visually evident, verify the symptom and refer to the Jaguar Approved Diagnostic System.

4.

Published: 11-May-2011

Warning Devices - Oil Change Indicator Reset

General Procedures

1. NOTE: Steps 2 to 5 must be completed within 3 seconds for successful
service mode resetting.

• NOTE: Ignition key in the OFF position.

Press and hold down the trip computer RESET button.

2. Continue to hold down the trip computer RESET button and turn the

ignition switch to the ON position.

3. Release the trip computer RESET button.

4. Press and hold down the trip computer TRIP button located on the

left-hand steering column multifunction switch.

5. Continue to hold down the trip computer TRIP button and press and

hold down the trip computer RESET button.

6. Continue to hold down the trip computer TRIP and RESET buttons,

RESETTING SERVICE MODE will display in the information and
message center if steps 2 to 5 are completed successfully.

7. After 10 seconds the information and message center will then display

SERVICE MODE RESET once the process is complete.

8. NOTE: If the information and message center does NOT display
SERVICE MODE RESET, steps 1 to 8 must be repeated.

Release the trip computer TRIP and RESET buttons and turn the
ignition switch to the OFF position.

Published: 11-May-2011

Warning Devices - Low Washer Fluid Warning Indicator Switch

Removal and Installation

Removal

1. Remove the wheel and tire. For additional information, refer to Section

204-04 W heels and Tires

.

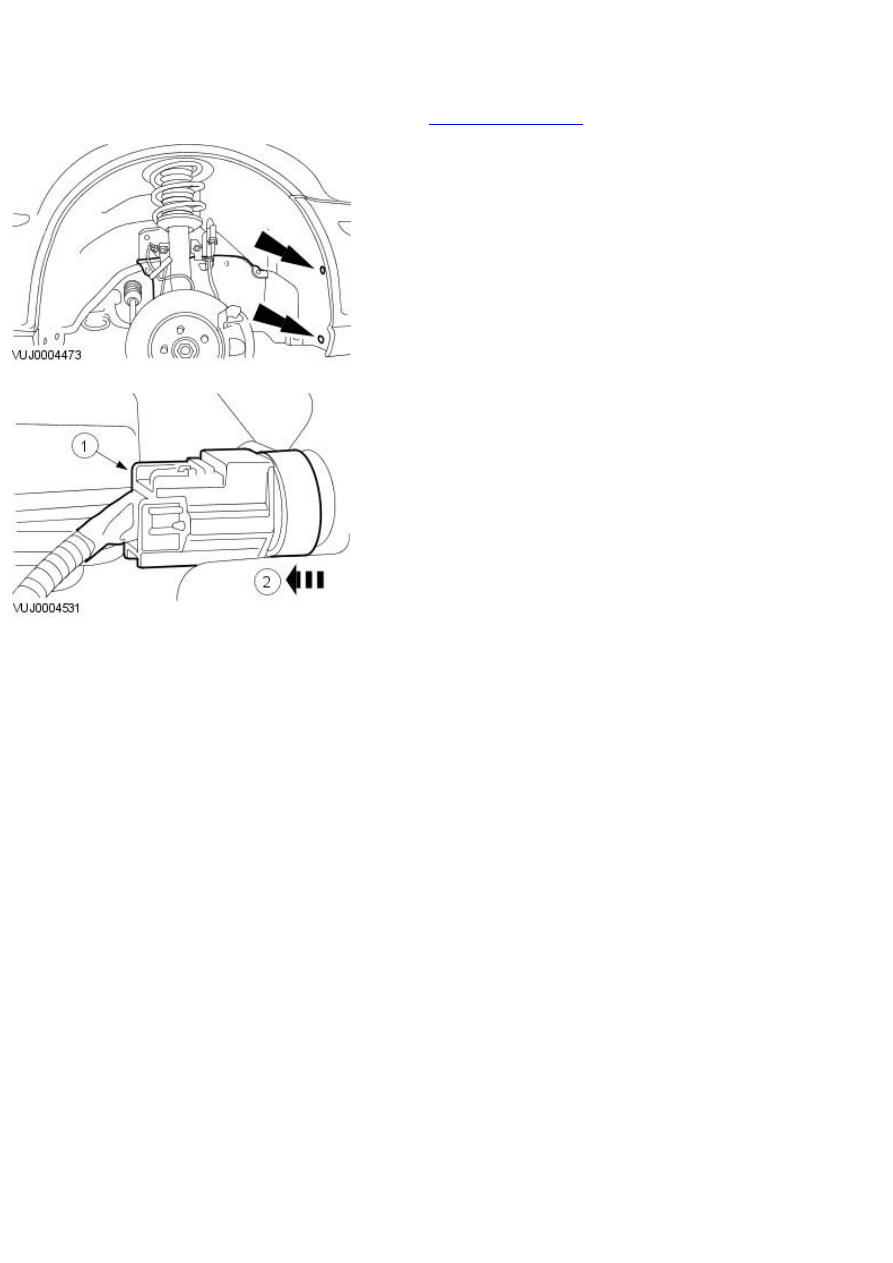

2. Detach the wheel arch liner.

3. Remove the reservoir fluid level switch.

1. Disconnect the reservoir fluid level electrical connector.

2. Remove the reservoir fluid level switch.

Installation

1. To install, reverse the removal procedure.

Published: 11-May-2011

Parking Aid - Parking Aid

Description and Operation

Item

Part Number

Description

1

—

Parking aid switch

2

—

Front parking aid speaker

3

—

Front parking aid sensor

4

—

Rear outer parking aid sensor

5

—

Rear centre parking aid sensor

6

—

Parking aid module

7

—

Rear parking aid speaker

The function of the parking aid is to provide an audible warning to the driver of the distance to obstacles near the bumpers of the vehicle
when parking. The system provides an assistance to the driver when parking in order to help avoid collision with obstacles.

The sensor range at the rear of the vehicle is 1.8 meters (5.9 ft). This extends the full width of the rear bumper and reduces to 0.6 meters
(2 ft.), at the vehicle corners. The vertical range is adequate to protect the highest and lowest points of the vehicle. The system will detect
curbs with heights of at least 18 cm (7.1 inches). Obstacles, such as curbs, that are low enough to pass under the vehicle until they make
contact with the tires will not be detected.

The sensor range at the front of the vehicle is 0.8 meters (2.6 ft). This extends the full width of the front bumper and reduces to 0.6 meters
