Air Conditioning - Clutch and Clutch Field Coil2.0L NA V6 - AJV6/2.5L NA V6 -
AJV6/3.0L NA V6 - AJ27

Removal and Installation

Special Tool(s)

Pulley Replacer

412-109

W rench Strap-Universal

303-D055

Crankshaft Damper Remover

303-D121

Removal

1. Remove the air conditioning (A/C) compressor.

For additional information, refer to:

Air Conditioning (A/C) Compressor -

2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (412-03 Air

Conditioning, Removal and Installation).

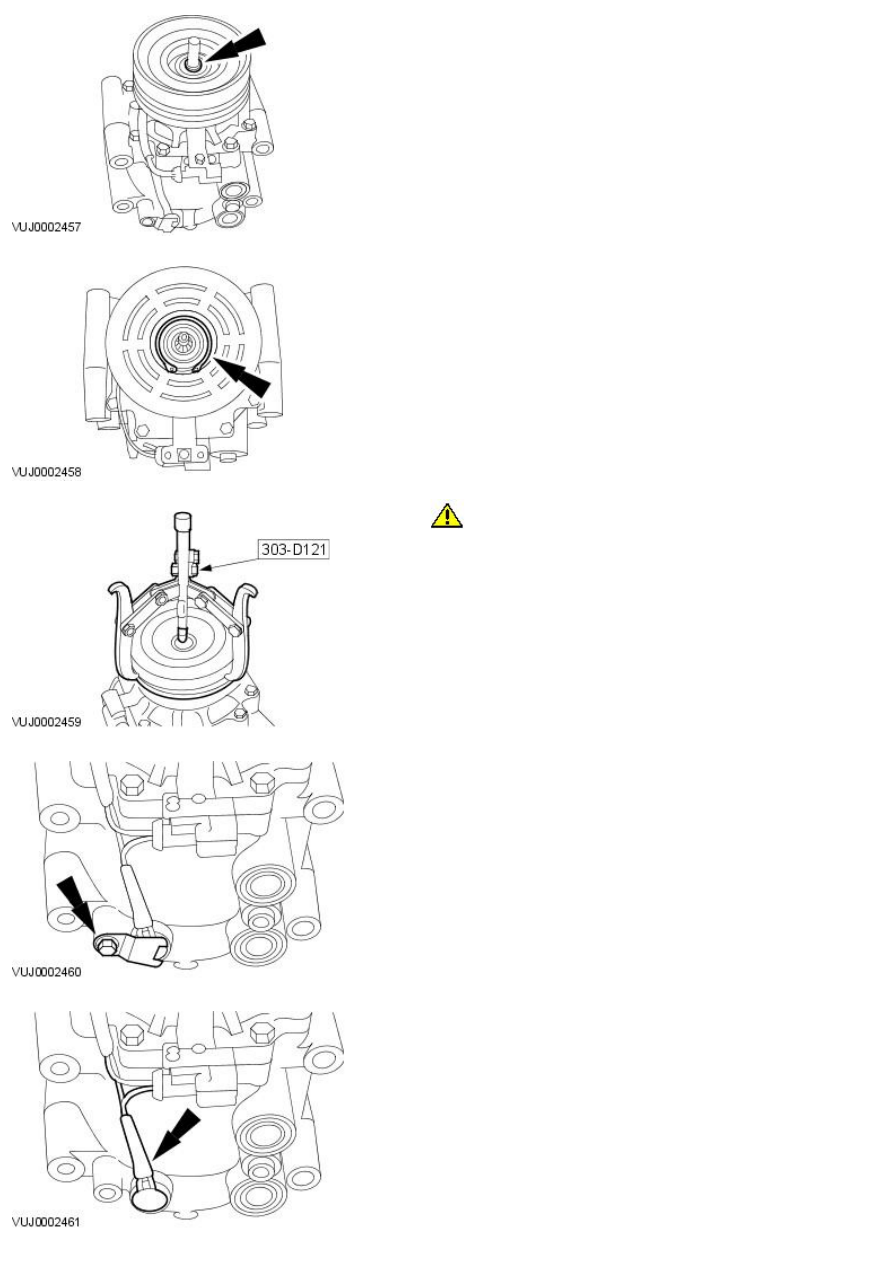

2. Using the special tool, loosen the A/C clutch retaining nut.

3. Remove the A/C clutch.

Remove the A/C clutch retaining nut.

4. Remove the A/C clutch shim.

5. Remove the A/C clutch pulley circlip.

6.

CAUTION: Do not use air tools. Failure to follow this instruction

may result in damage to the component.

Using the special tool, remove the A/C clutch pulley.

7. Remove the A/C sensor retaining plate.

8. Detach the A/C sensor.

9. Remove the A/C clutch and clutch field coil circlip.

10. Remove the A/C clutch and clutch field coil.

Installation

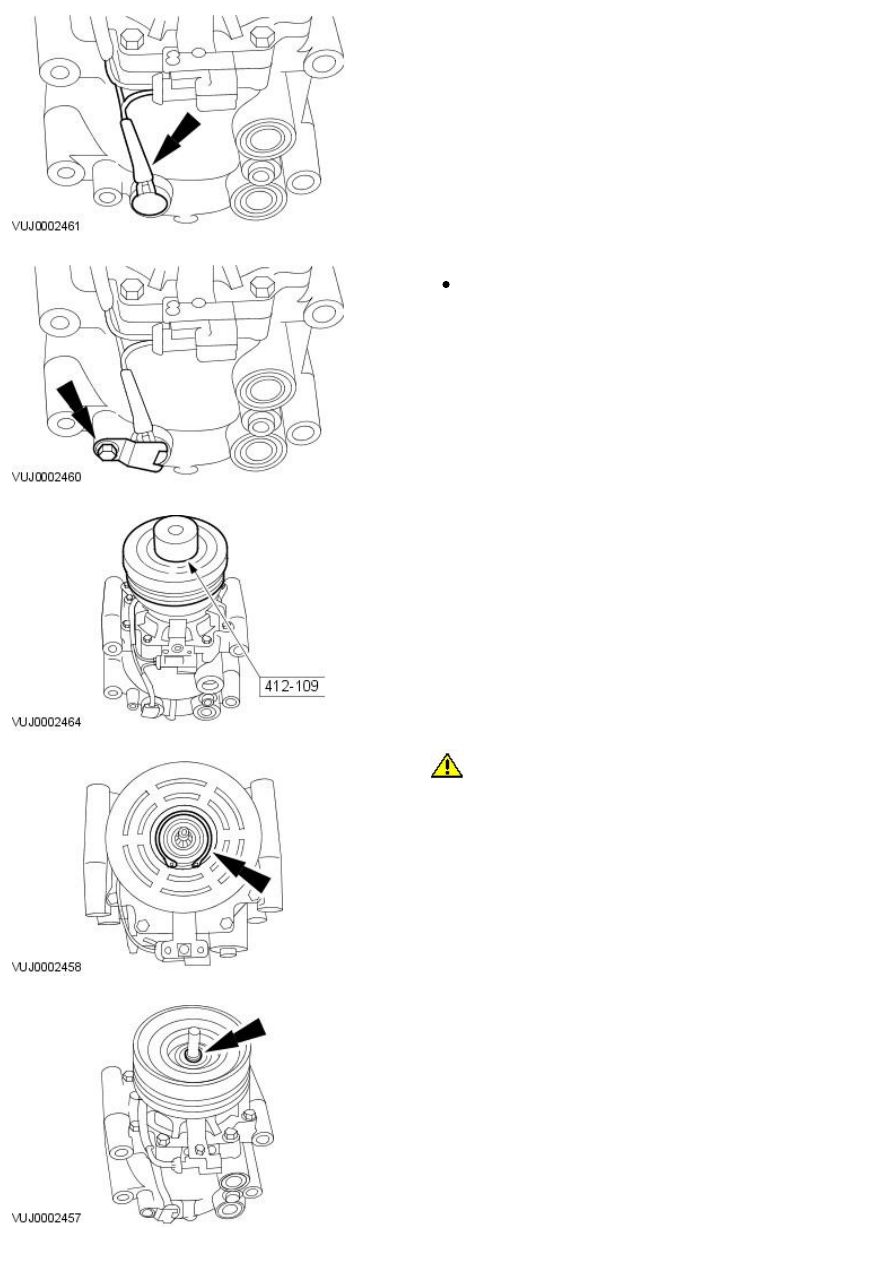

1. Install the A/C clutch and clutch field coil.

2.

CAUTION: Make sure the circlip is installed and seated correctly.

Failure to follow this instruction may result in damage to the vehicle.

Install the A/C clutch and clutch field coil circlip.

3. Attach the A/C temperature sensor.

4. Install the A/C temperature sensor retaining plate.

Tighten to 6 Nm.

5. NOTE: The A/C clutch bearing and pulley is a slip fit on the compressor.
If correctly aligned it should slip on easily. If difficulty is experienced on
installation, use the special tool and gently tap the A/C clutch pulley.

Using the special tool, install the A/C clutch pulley.

6.

CAUTION: Make sure the circlip is installed and seated correctly.

Failure to follow this instruction may result in damage to the vehicle.

Install the A/C clutch pulley circlip.

7. Install the A/C clutch shim.
