Jaguar X-Type Sedan and Estate (Wagon). Manual - part 484

Published: 11-May-2011

Speed Control - Speed Control Module

Removal and Installation

Removal

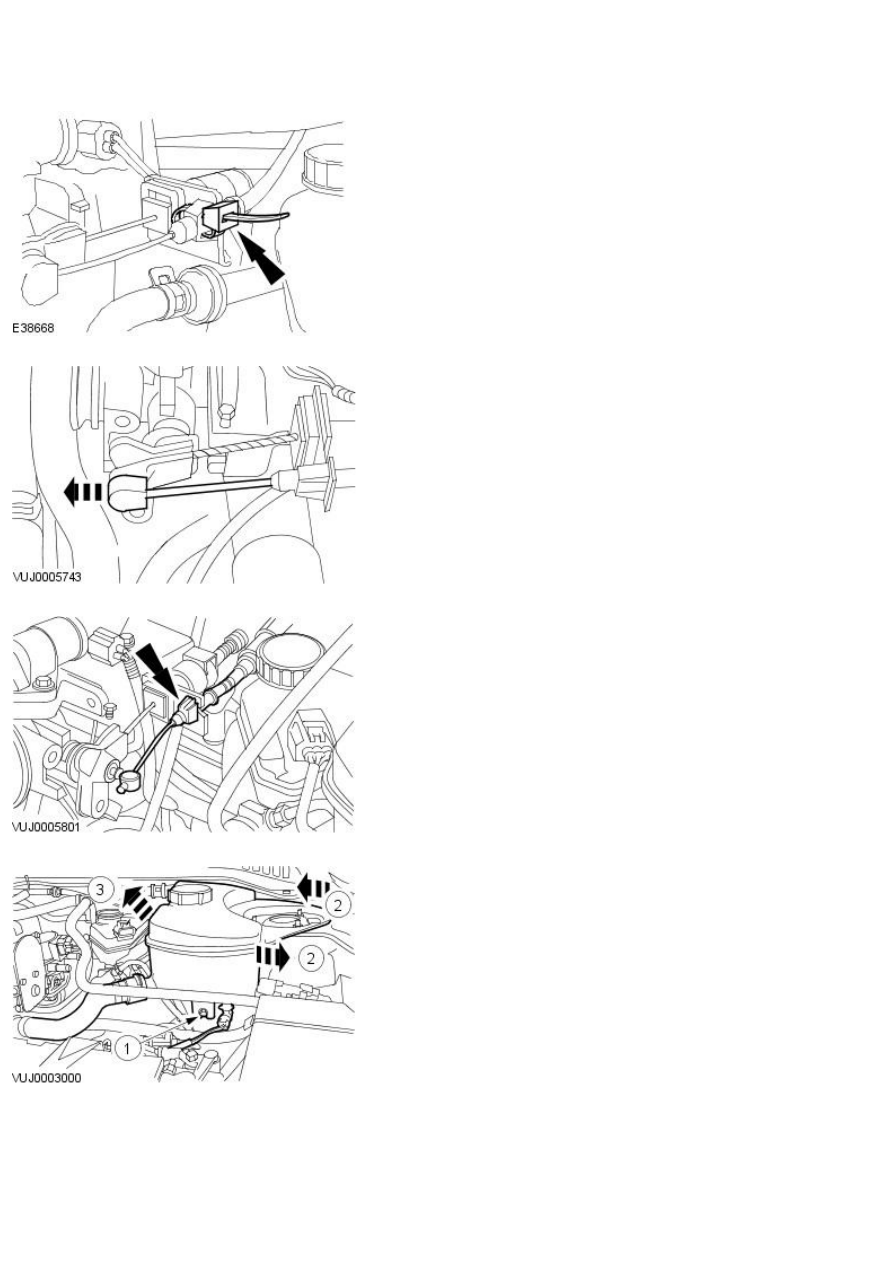

1. Remove the speed control module cable retaining tie strap.

2. Detach the inner cable.

3. Detach the outer cable.

4. Detach the coolant expansion tank.

1. Remove the coolant expansion tank retaining bolt.

2. Turn the coolant expansion tank counter clockwise.

3. Detach the coolant expansion tank.

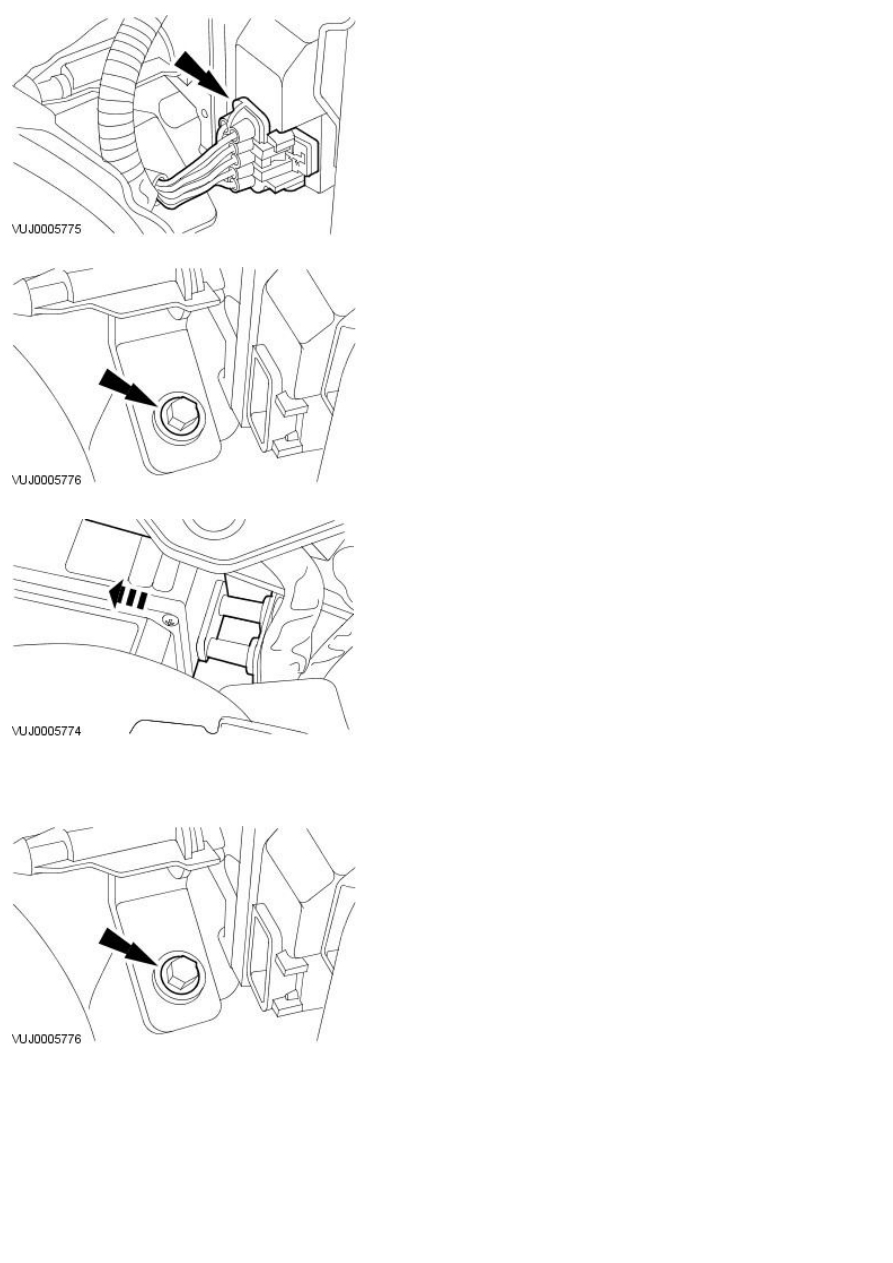

5. Disconnect the electrical connector.

6. Remove the module retaining bolt.

7. Remove the module.

Installation

1. To install, reverse the removal procedure.

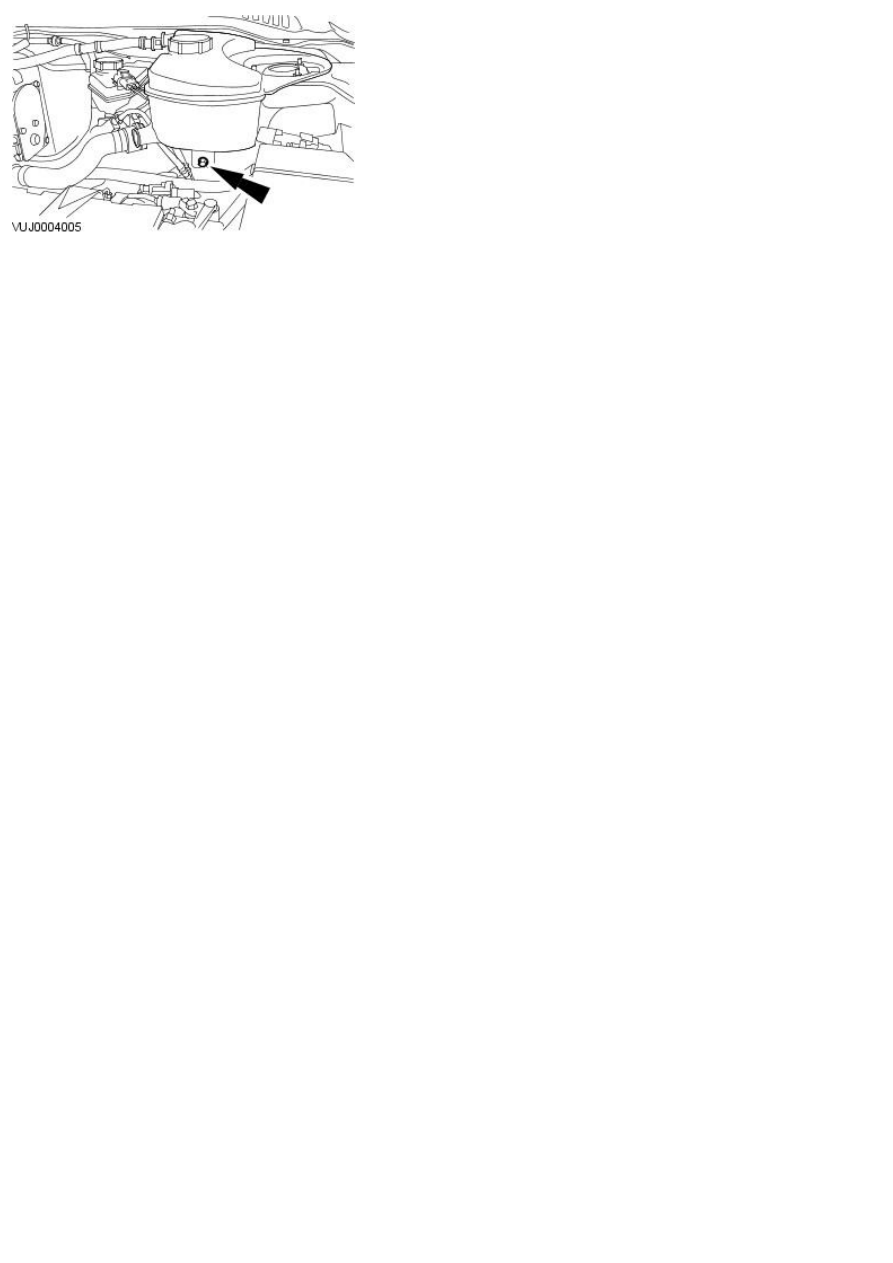

2. Tighten to 4 Nm.

3. Tighten to 3 Nm.

Published: 11-May-2011

Speed Control - Speed Control Switch

Removal and Installation

Removal

1. Remove the steering wheel.

For additional information, refer to:

Steering W heel

 (211-04 Steering

Column, Removal and Installation).

2. Remove the steering wheel finisher trim panel.

3. Disconnect the speed control switch electrical connector.

4. Remove the speed control switch.

Installation

1. To install, reverse the removal procedure.

Tighten to 4 Nm.
