Jaguar X-Type Sedan and Estate (Wagon). Manual - part 468

Published: 11-May-2011

Fuel Tank and Lines - Fuel Pump Module2.0L NA V6 - AJV6

Removal and Installation

Special Tool(s)

Remove/Install fuel pump/transfer pump locking
ring

310-072A

Removal

• W ARNINGS:

 Do not smoke or carry lighted tobacco or an open flame of any type when working on or near any fuel related components. Highly

flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any fuel related components. Highly flammable vapors are always

present and may ignite. Failure to follow these instructions may result in personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

1. Remove the fuel tank.

For additional information, refer to:

Fuel Tank - 2.0L NA V6 - AJV6

(310-01 Fuel Tank and Lines, Removal and Installation).

2. Disconnect the fuel lines.

For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

3. NOTE: Note the orientation of the fuel pump module before removal.

Using the special tool, remove the locking ring.

4. Detach the top of the fuel pump module.

5.

CAUTION: Make sure the float or arm are not damaged while

removing the fuel pump module.

Remove the fuel pump module.

1. Rotate the lower part of the fuel pump module.

2. Remove the fuel pump module.

Remove and discard the seal.

Installation

1. WARNINGS:

 Do not smoke or carry lighted tobacco or an open flame of any type

when working on or near any fuel related components. Highly flammable
vapors are always present and may ignite. Failure to follow these
instructions may result in personal injury.

 Do not carry or operate cellular phones when working on or near any

fuel related components. Highly flammable vapors are always present and
may ignite. Failure to follow these instructions may result in personal
injury.

 This procedure involves fuel handling. Be prepared for fuel spillage

at all times and always observe fuel handling precautions. Failure to follow
these instructions may result in personal injury.

CAUTION: Make sure the float or arm are not damaged while

installing the fuel pump module.

• NOTE: Make sure the fuel pump module is correctly orientated.

To install, reverse the removal procedure.

Install a new seal.

Tighten to 85 Nm.

Published: 11-May-2011

Fuel Tank and Lines - Fuel Pump Module2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

Removal and Installation

Special Tool(s)

Remove/Install fuel pump/transfer pump
locking ring (Non federal market vehicles
only)

310-072A

Remove/Install fuel pump/transfer pump
locking ring (Federal market vehicles only)

310-147

Removal

• W ARNINGS:

 Place the vehicle in a quarantined area and arrange "No Smoking/Petrol Fumes" signs about the vehicle.

 Before any work is carried out on the fuel system, ground the vehicle to earth and maintain the ground connection until the work is

complete.

 Do not smoke or carry lighted tobacco or open flame of any type when working on or near any fuel related components. Highly

flammable vapors are always present and may ignite. Failure to follow these instructions may result in personal injury.

 The fuel system remains pressurized for a long time after the ignition is switched off. The fuel pressure must be relieved before

attempting any repairs. Failure to follow these instructions may result in personal injury.

 After carrying out repairs, the fuel system must be checked visually for leaks. Failure to follow these instructions may result in

personal injury.

 This procedure involves fuel handling. Be prepared for fuel spillage at all times and always observe fuel handling precautions. Failure

to follow these instructions may result in personal injury.

 If taken internally do not induce vomiting, seek immediate medical attention. Failure to follow these instructions may result in

personal injury.

 If fuel contacts the eyes, flush the eyes with cold water or eyewash solution and seek medical attention.

 W ash hands thoroughly after handling, as prolonged contact may cause irritation. Should irritation develop, seek medical attention.

• NOTE: Non federal market vehicles, refer to steps 1 to 8.

• NOTE: Federal market vehicles, refer to steps 9 to 19.

1. NOTE: Non federal market vehicles only.

Remove the fuel transfer pump.
For additional information, refer to:

Fuel Transfer Pump

 (310-01 Fuel

Tank and Lines, Removal and Installation).

2. NOTE: Non federal market vehicles only.

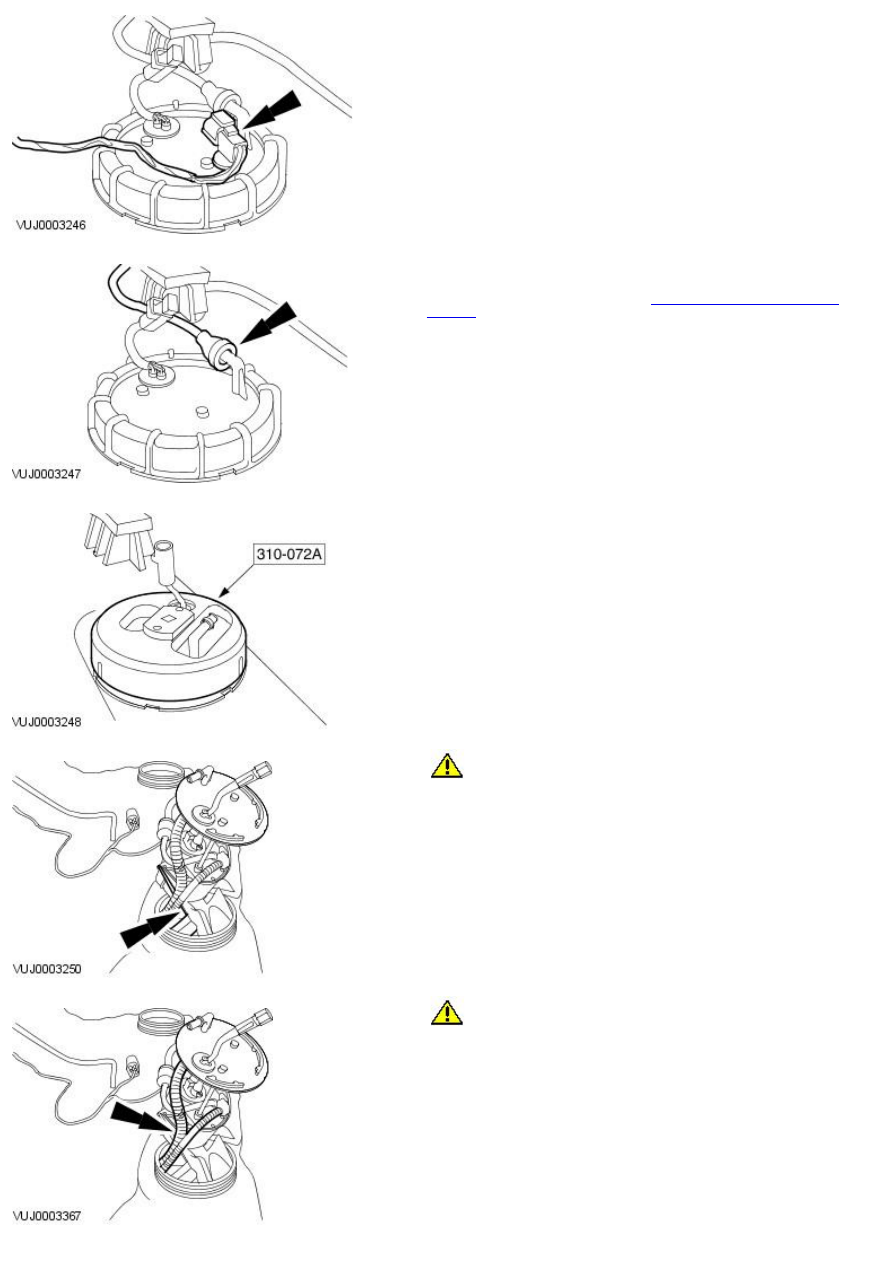

Disconnect the electrical connector.

3. NOTE: Non federal market vehicles only.

Detach the electrical connector.

4. NOTE: Non federal market vehicles only.

Disconnect the fuel supply pipe.
For additional information, refer to:

Quick Release Coupling - Push

Connect

 (310-00 Fuel System - General Information, General

Procedures).

5. NOTE: Non federal market vehicles only.

• NOTE: Note the orientation of the fuel pump module before removal.

Using the special tool, remove the locking ring.

6.

CAUTION: Make sure the float or arm are not damaged while

removing the fuel pump module.

• NOTE: Non federal market vehicles only.

Guide the fuel pump module through the aperture.

7.

CAUTION: Make sure damage to the fuel crossover pipes does not

occur.

• NOTE: Non federal market vehicles only.

Guide the crossover pipes through the aperture.
