Jaguar X-Type Sedan and Estate (Wagon). Manual - part 451

Published: 11-May-2011

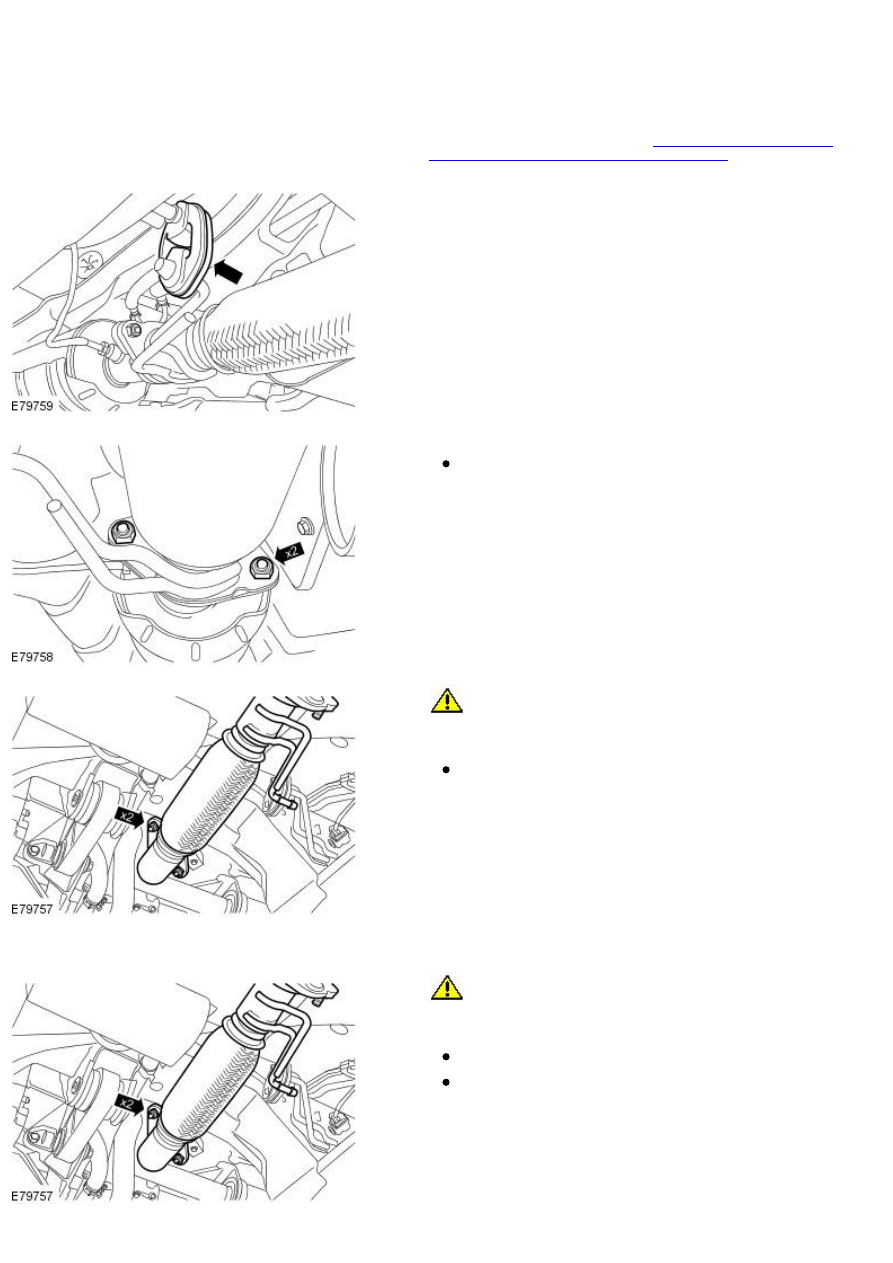

Exhaust System - Exhaust Flexible Pipe2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Removal

1. Remove the air deflector.

For additional information, refer to:

Air Deflector - 2.0L Duratorq-

TDCi/2.2L Duratorq-TDCi (110kW /150PS) - Puma

 (501-02 Front End Body

Panels, Removal and Installation).

2. Detach the exhaust flexible pipe support isolator.

3. Remove the exhaust flexible pipe retaining nuts.

Remove and discard the gasket and nuts.

4.

CAUTION: Over bending of the exhaust flexible pipe may result in

damage to the component.

Remove the exhaust flexible pipe.

Remove and discard the gasket and nuts.

Installation

1.

CAUTION: Over bending of the exhaust flexible pipe may result in

damage to the component.

To install, reverse the removal procedure.

Install a new exhaust flexible pipe gasket and nuts.

Tighten to 46 Nm.

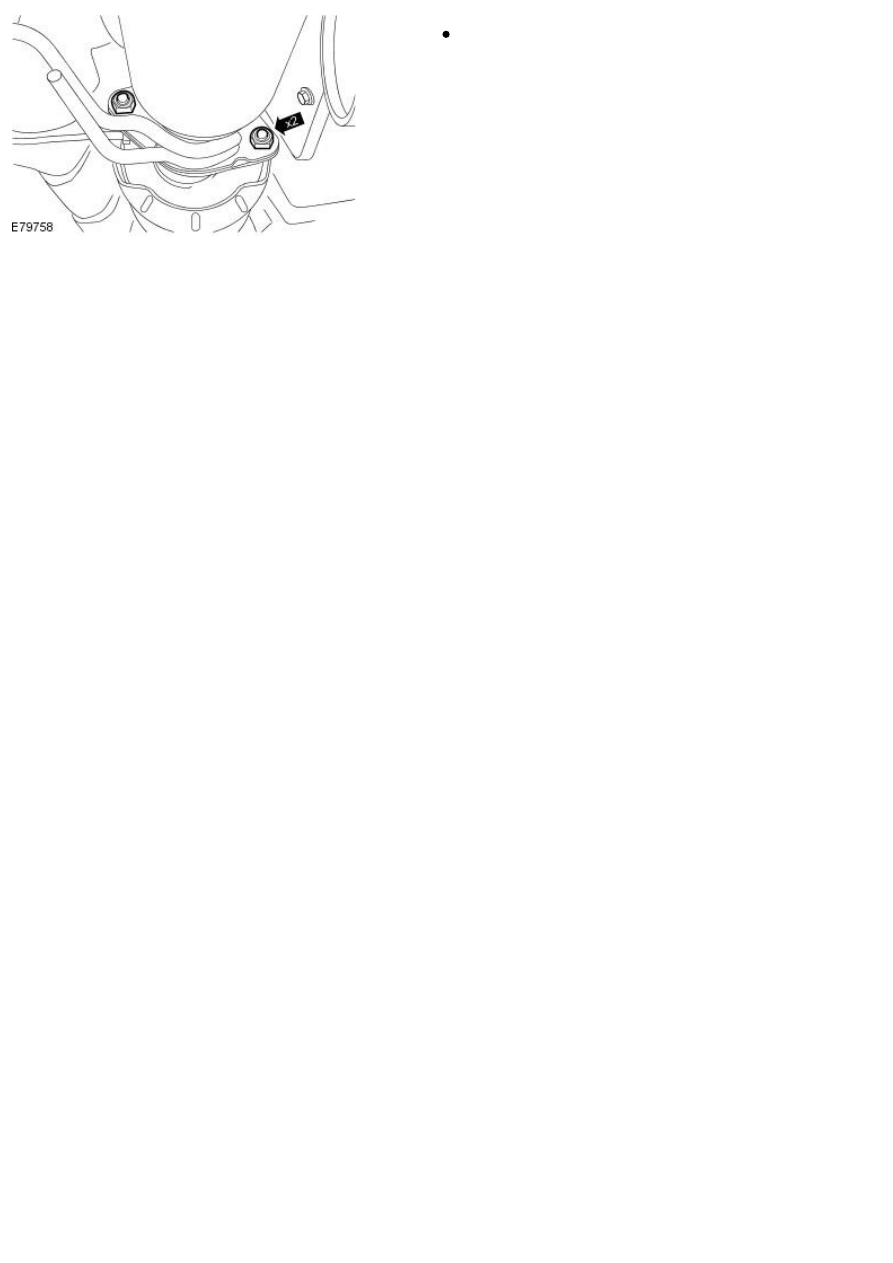

2. Tighten to 46 Nm.

Install a new exhaust flexible pipe gasket and nuts.

Published: 11-May-2011

Exhaust System - Front Muffler2.0L Duratorq-TDCi/2.2L Duratorq-TDCi
(110kW/150PS) - Puma

Removal and Installation

Removal

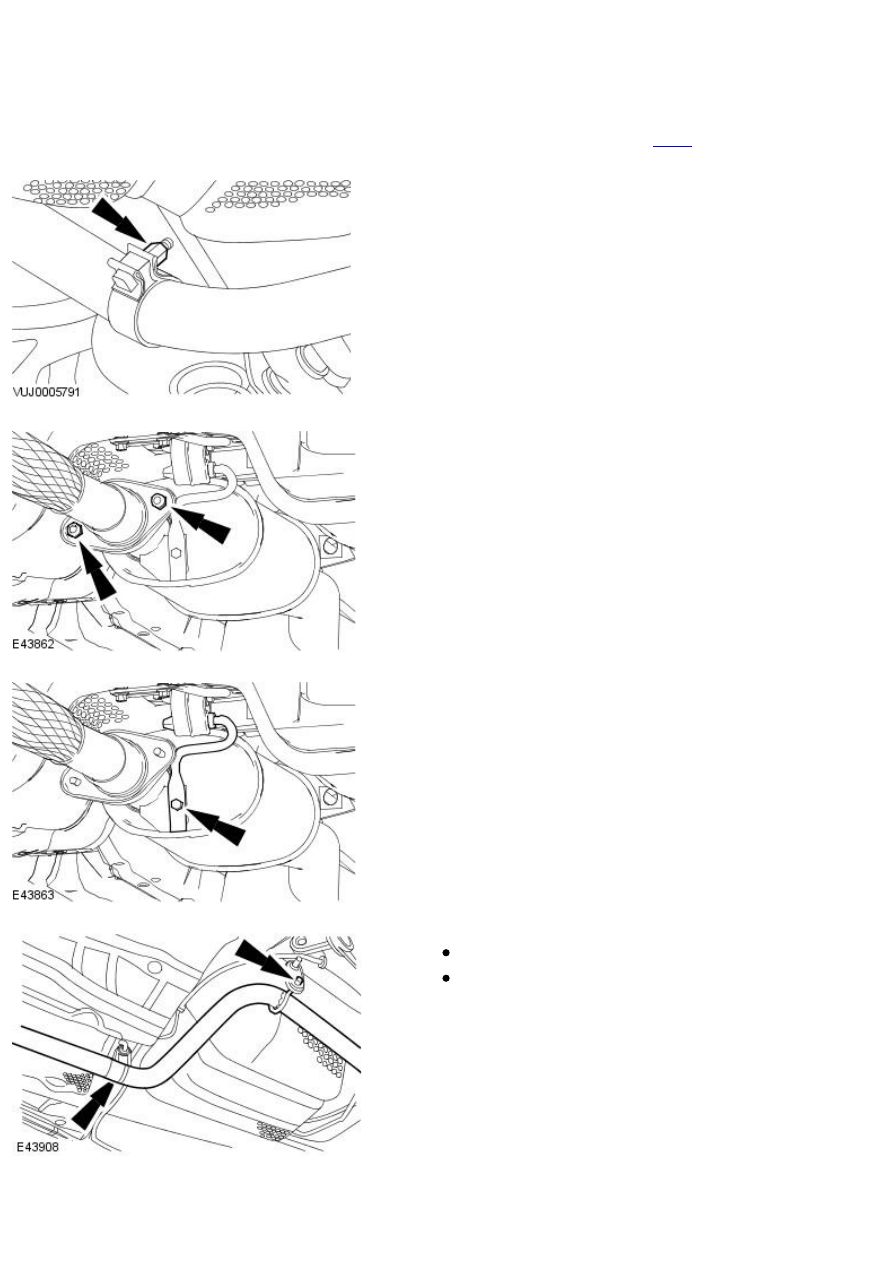

1. Raise and support the vehicle.

For additional information, refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

2. Loosen the rear muffler exhaust clamp nut.

3. Remove the front muffler retaining nuts.

4. Detach the front muffler exhaust hanger isolator bracket.

5. Remove the front muffler.

Detach the front muffler hanger isolators.

Discard the gasket.

Installation

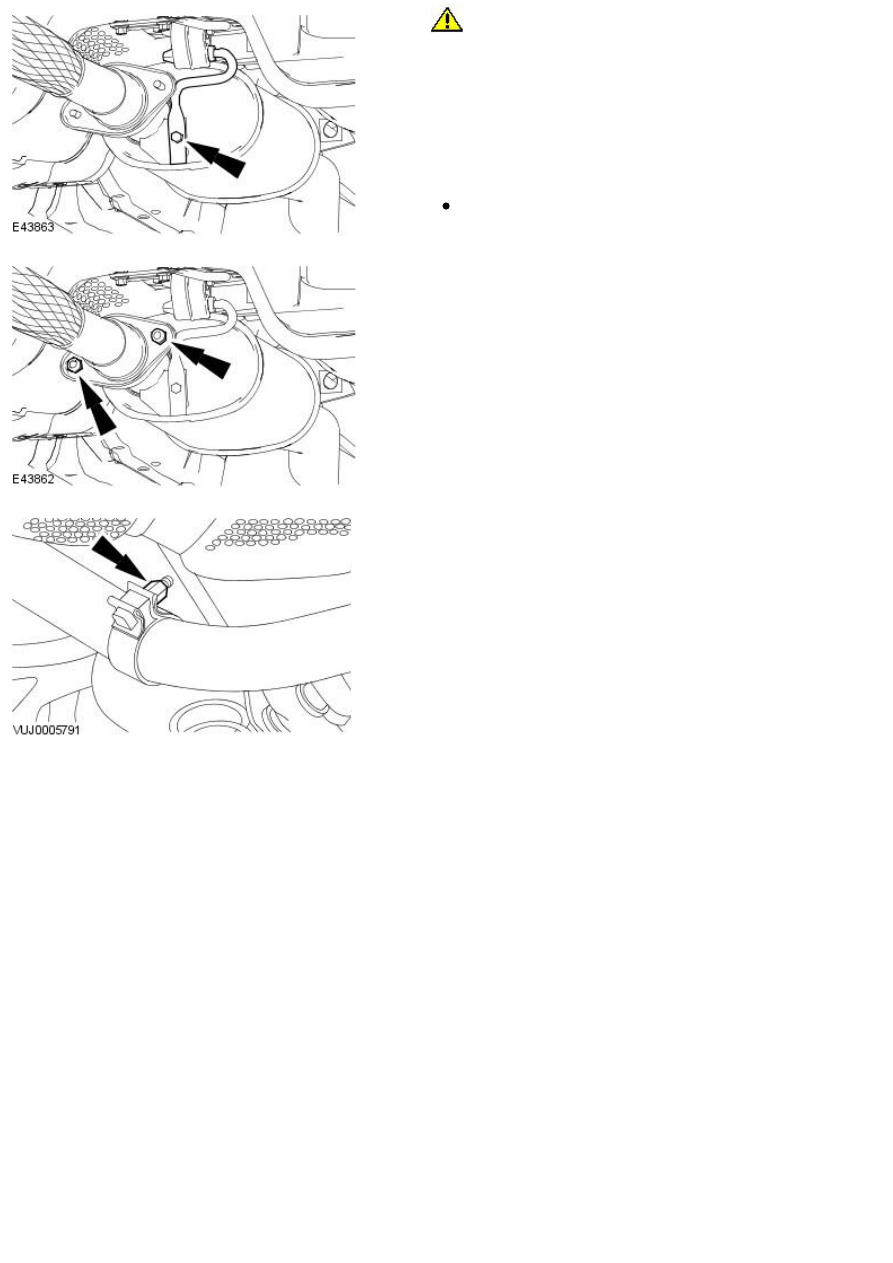

1.

CAUTION: The exhaust hanger isolators are constructed of a

special material. Use only the correct specification exhaust hanger
isolators.

• NOTE: Check the exhaust hanger isolators for damage or fatigue. Install
new exhaust hanger isolators if required.

• NOTE: Make sure the front muffler does not foul the underside of the
vehicle.

• NOTE: Install a new gasket.

To install, reverse the removal procedure.

Tighten to 25 Nm.

2. Tighten to 46 Nm.

3. Tighten to 55 Nm.
