Jaguar X-Type Sedan and Estate (Wagon). Manual - part 442

19. Tighten the engine anti-roll restrictor bracket side retaining bolts.

Tighten to 35 Nm.

20. Install the catalytic converter to catalytic converter mount bracket

retaining bolts.

Tighten to 25 Nm.

21. NOTE: Alternator cooling duct shown removed for clarity.

Install transfer case support bracket.

Tighten to 47 Nm.

22. Install transfer case support bracket top retaining bolts.

Tighten to 25 Nm.

23. Install a new snap ring to the halfshaft.

24. Install a new halfshaft seal.

25.

CAUTION: Make sure the halfshaft constant velocity (CV) joints

do not over articulate. Failure to follow this instruction may result in
damage to the CV joints.

Remove the halfshaft support strap.

26.

CAUTION: Make sure the CV joint splines are located fully. Do

not use excessive force when engaging the CV joint into the link shaft.

Install the halfshaft.

27. NOTE: Install a new retaining nut.

Attach the wheel knuckle.

1. Reposition the lower arm.

2. Attach the wheel knuckle.

3. Install the lower arm ball joint retaining nut and bolt.

Tighten to 83 Nm.

28. Loosley install the right-hand front subframe rear mount retaining bolt.

29. NOTE: Left-hand shown, right-hand similar.

Loosely install the front subframe reinforcement plate retaining bolts.

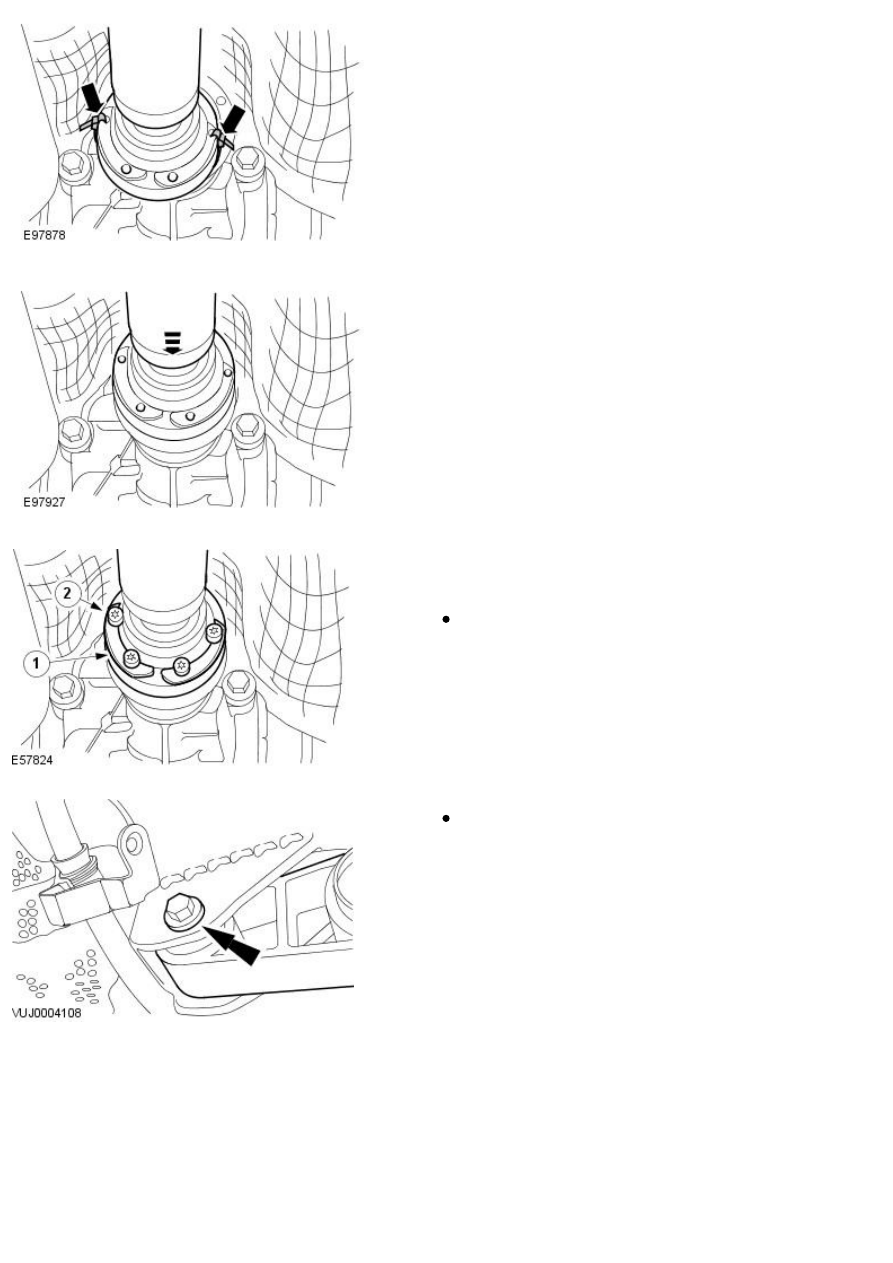

30. NOTE: Left-hand shown, right-hand similar.

Tighten to 142 Nm.

31. NOTE: Left-hand shown, right-hand similar.

Tighten the front subframe reinforcement bolts.

M8 to 35 Nm.

M10 to 70 Nm.

32.

CAUTION: Make sure that the driveshaft does not hang on the

center universal joint. Failure to follow this instruction may result in
damage to the driveshaft.

Cut and remove the tie straps securing the outer casing of the driveshaft
universal joint.

33. Cut and remove the tie straps securing the outer casing of the

driveshaft universal joint.

34. Connect the driveshaft to the transfer case.

35. Attach the driveshaft universal joint.

1. Attach the driveshaft universal joint.

2. Install new driveshaft retaining bolts

Tighten to 44 Nm.

36. Install the engine roll restrictor.

Install the engine roll restrictor retaining bolt.
