1. To install, reverse the removal procedure.

Install the new O-ring seals.

2. To install, reverse the removal procedure.

Tighten to 8 Nm.

3. Tighten to 8 Nm.

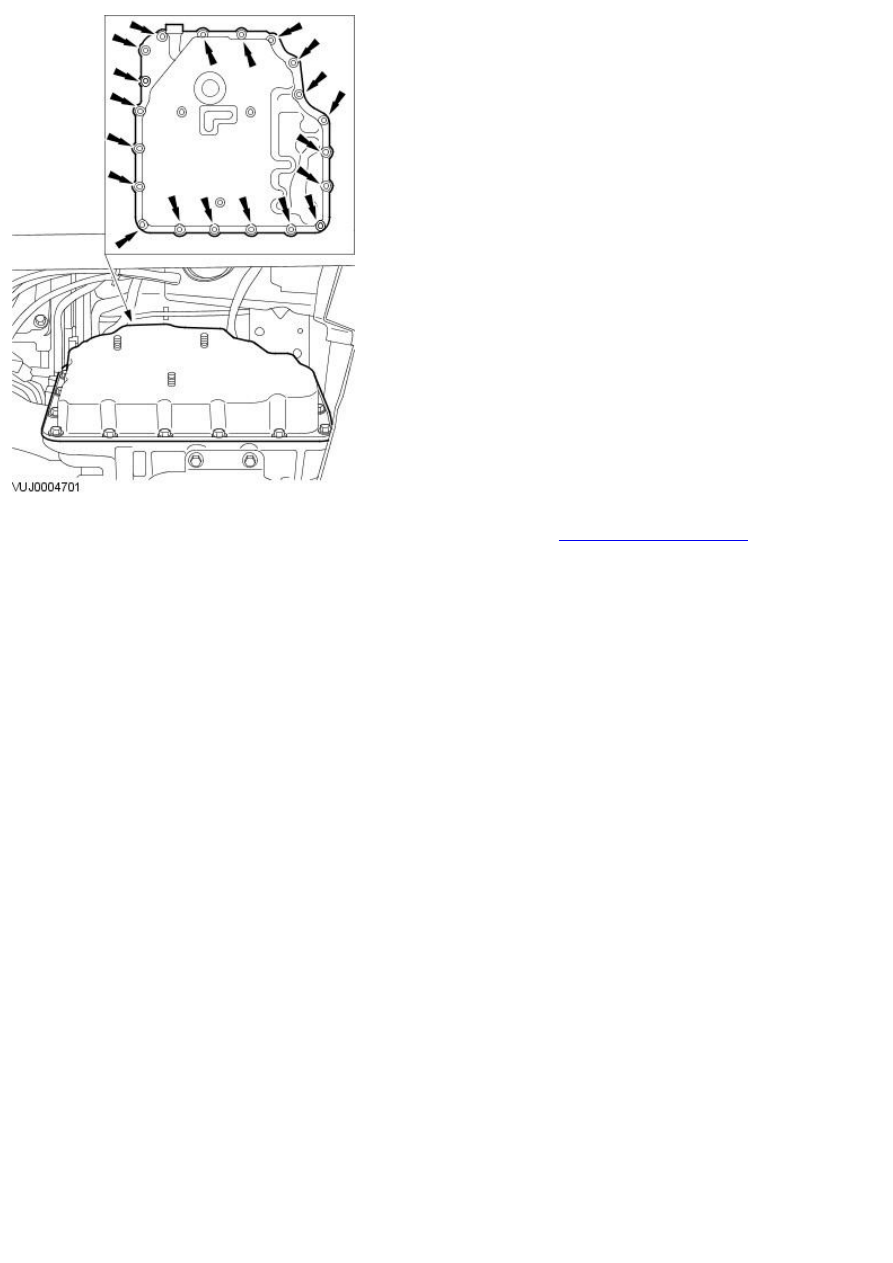

4. NOTE: Apply an even bead of silicone gasket sealant WSE-M4G323-A6
or equivalent meeting Jaguar specification to the main valve body cover
sealing surface.

Tighten to 8 Nm.

5. Check and adjust the transmission fluid level. For additional

information, refer to

Adjustment—Fluid Level Check

.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Shift Solenoids (SS)

In-vehicle Repair

Removal

1. Remove the main control valve body. For additional information, refer to

Main Control Valve Body

.

2. Disconnect the electrical connector.

3. Remove the shift solenoid.

Installation

1. NOTE: Lubricate the shift solenoid O-ring seal with automatic
transmission fluid WSS-M2C922-A1 or equivalent meeting Jaguar
specification.

To install, reverse the removal procedure.

Lubricate the shift solenoid O-ring seal.

2. Tighten to 8 Nm.

3. Install the main control valve body. For additional information, refer to

Main Control Valve Body

.

Published: 11-May-2011

Automatic Transmission/Transaxle - Vehicles With: 5-Speed Automatic Transaxle -
JATCO - Transaxle Support Insulator

In-vehicle Repair

Special Tool(s)

Powertrain assembly jack

HTJ1200-2

Removal

1. Raise and support the vehicle. For additional information, refer to

Section

 100-02 Jacking and Lifting

.

2. Install the special tool.

3. NOTE: Left-hand shown, right-hand similar.

Position and adjust the special tool rear height adjuster.
