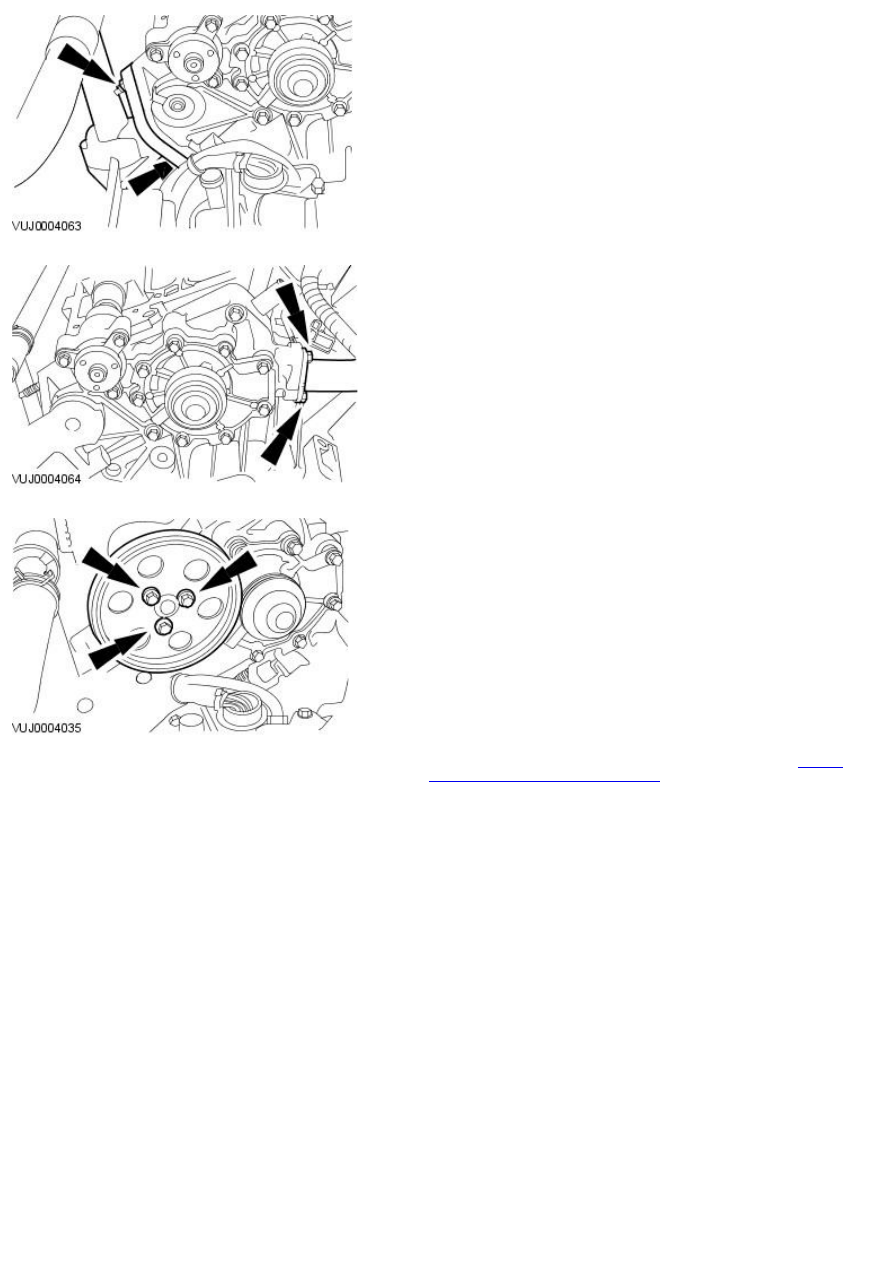

3. NOTE: Install a new gasket.

Tighten to 9 Nm.

4. NOTE: Install new O-ring seals to the water pump coolant outlet pipe.

• NOTE: Prior to installation of the water pump outlet pipe, lubricate the
O-ring seal of the water pump outlet pipe at the joint with the engine
coolant inlet tube with lubricant ESE-M99B176-A.

Tighten to 12 Nm.

5. Tighten to 11 Nm.

6. Fill the cooling system. For additional information, refer to

Cooling

System Draining, Filling and Bleeding

.

Published: 11-May-2011

Engine Cooling - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma -

Fluids and Lubricants

Description

Specification

Jaguar Premium Cooling System Fluid

ESE-M97B44-A

Premium Cooling System Flush

EGR-M14P7-A

O-Ring Lubricant

ESE-M99B176-A

Cooling System Capacities

Engine

Capacity

2.0L & 2.2 Diesel

10.0L (initial fill)

Antifreeze

Specific Gravity (providing no other additive is in

coolant)

Approximate percentage of Anti-Freeze (by

volume)

Remains Fluid

to

Solidifies at

1.061 at +15°C

50%

–25°C (–13°F)

–30°C
(–22°F)

Cooling System Pressure Specification

Description

Pressure kpa (psi)

Radiator pressure test

138 kpa (20 PSI)

Coolant expansion tank cap release pressure

130 to 150kpa (18 to 21)

Torque Specifications

Description

Nm

lb-ft

lb-in

Radiator support bracket retaining bolts

25

18

Thermostat housing retaining bolt x 1

23

17

-

Thermostat housing retaining bolts x 3

10

-

89

W ater pump retaining bolts

23

17

-

W ater pump cover

10

-

89

W ater pump bleed screw

10

-

89

Engine oil temperature control thermostat retaining bolt

10

-

89

Published: 11-May-2011

Engine Cooling - 2.0L Duratorq-TDCi/2.2L Duratorq-TDCi (110kW/150PS) - Puma -
Engine Cooling

Description and Operation

• W ARNINGS:

 Never remove the coolant pressure cap under any circumstances while the engine is operating. Failure to follow this instruction may

result in personal injury. To avoid having scalding hot coolant or steam blow out of the cooling system, use extreme care when removing
the coolant pressure cap from a hot cooling system. W ait until the engine has cooled, then wrap a thick cloth around the coolant pressure
cap and turn it slowly until the pressure begins to release. Step back while the pressure is released from the system. W hen certain all the
pressure has been released (still with a cloth) turn and remove the coolant pressure cap from the coolant expansion tank. Failure to follow
these instructions may result in personal injury.

 Remove fuses 40 and 16 from the engine compartment fuse box prior to performing any under hood service in the area of the cooling

fans when the engine is hot, since the cooling fan motors could operate if the engine has been switched off. Failure to follow this
instruction may result in personal injury.

CAUTION: The engine cooling system must be maintained with the correct concentration and type of anti-freeze solution to prevent

corrosion and frost damage. Failure to follow this instruction may result in damage to the engine.

Vehicles with diesel engine

Item

Part Number

Description

1

-

Coolant expansion tank

2

-

Thermostat

3

-

W ater pump

4

-

Radiator

5

-

Cooling fan motor and shroud

Item

Part Number

Description

1

-

Cooling module

2

-

Cooling fan motor and shroud

3

-

Cooling fan

4

-

Radiator upper isolator mounting

5

-

Radiator side seal

6

-

Radiator lower isolator mounting

7

-

Radiator lower seal

8

-

Radiator support beam

9

-

Radiator lower isolator mounting

10

-

Radiator side seal

11

-

Radiator

12

-

Radiator upper isolator mounting

13

-

Radiator upper seal

14

-

Cooling fan

The cooling system consists of a:

water pump.
thermostat.
radiator.
coolant expansion tank.
coolant pressure cap.
two electric cooling fans.
cooling module.
engine oil cooler.
engine oil temperature control thermostat.

Water Pump

The water pump is mounted directly to the cylinder block at the transmission-end of the engine. The water pump is directly driven by the
power steering pump.
