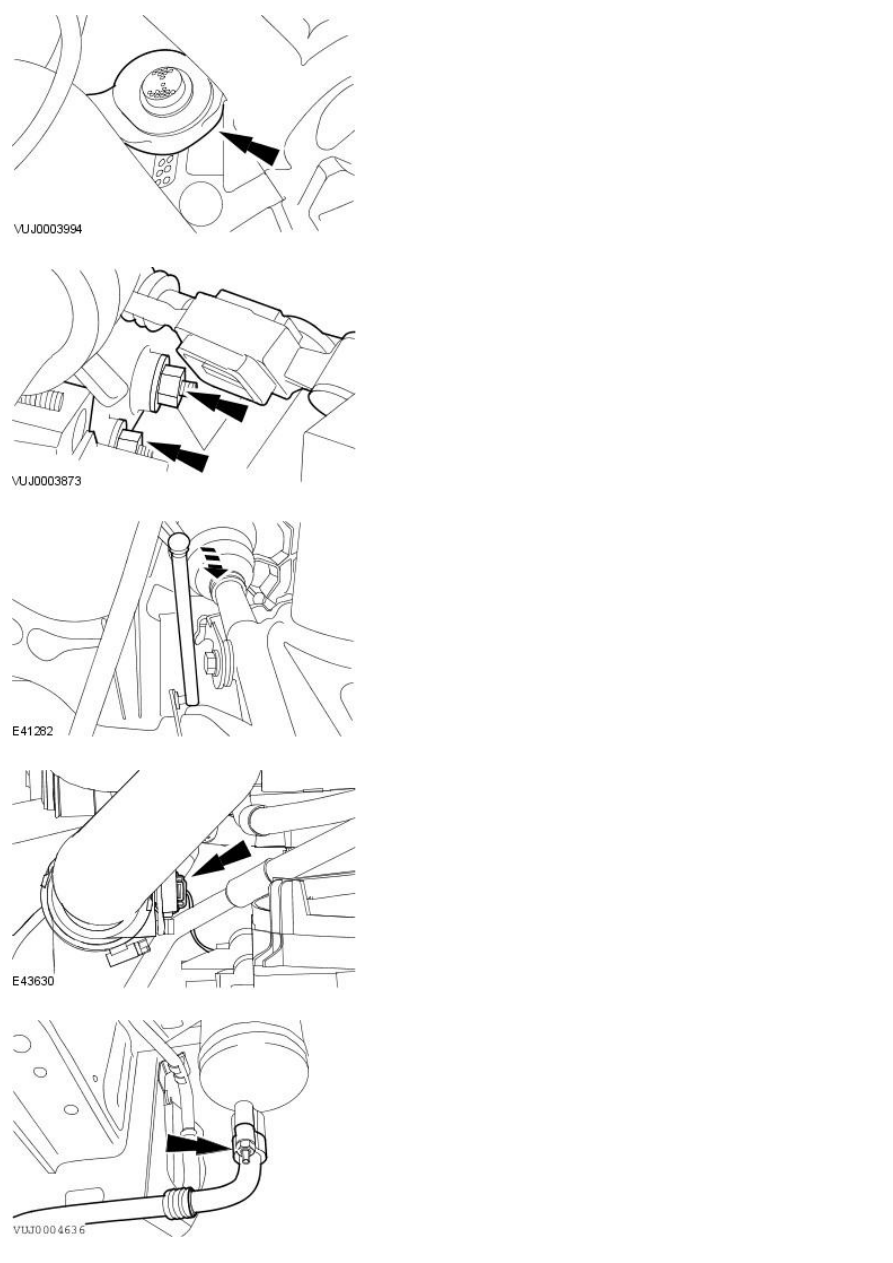

61. Connect the glow plug harness electrical connector.

62. Connect the engine harness electrical connector.

Tighten to 10 Nm.

63. Attach the the expansion tank outlet hose.

64. Connect the expansion tank outlet hose.

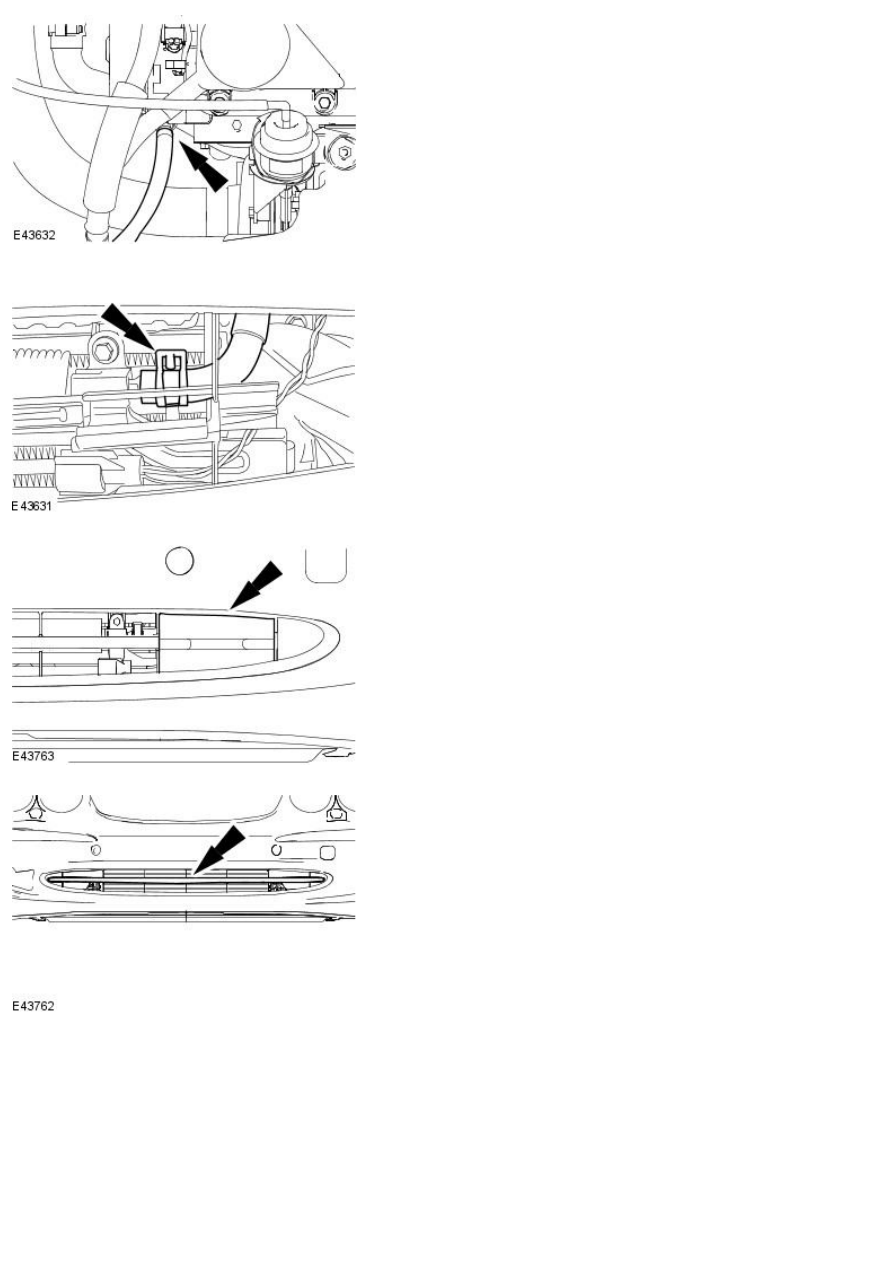

65. Connect the exhaust gas recirculation (EGR) valve module vacuum

hose.

66. Connect the brake vacuum pump vacuum hose.

67. Raise the vehicle.

68. NOTE: Un-cap the exposed ports.

Connect the power assisted steering hose.

69. NOTE: Left-hand shown, right-hand similar.

Install the front bumper splitter vain finisher trims.

70. Install the front bumper splitter vain.

71. NOTE: Remove the selector cables tie straps.

Attach the selector cables.

72. Attach the selector cables.

73. Connect the high intensity discharge (HID) sensor drop arm.

74. Connect the air temperature sensor electrical connector.

75. NOTE: Install a new O-ring seal.

• NOTE: Un-cap the exposed ports.

Connect the suction accumulator pipe.

76. NOTE: Remove the anti-lock braking system (ABS) wheel speed sensor
tie straps.

• NOTE: Left-hand shown, right-hand similar.

• NOTE: Remove the tie strap.

Detach and reposition the ABS wheel speed sensor.

77. NOTE: Left-hand shown, right-hand similar.

Connect the ABS wheel speed sensor.

78. NOTE: Left-hand shown, right-hand similar.

Attach the ABS wheel speed sensor.

79. NOTE: Remove the brake caliper assembly tie straps.

• NOTE: Left-hand shown, right-hand similar.

Detach and reposition the brake caliper assembly.

80. NOTE: Left-hand shown, right-hand similar.

Attach the brake pipe.
