Jaguar X-Type Sedan and Estate (Wagon). Manual - part 185

Vehicles with 2.0L engine

78. Attach the coolant hoses.

79. Attach the accelerator cable retaining bracket.

Tighten to 9 Nm.

80. Attach the accelerator cable.

1. Reposition the accelerator lever to the fully open position.

2. Attach the accelerator cable.

81. Attach the cruise control cable.

All vehicles

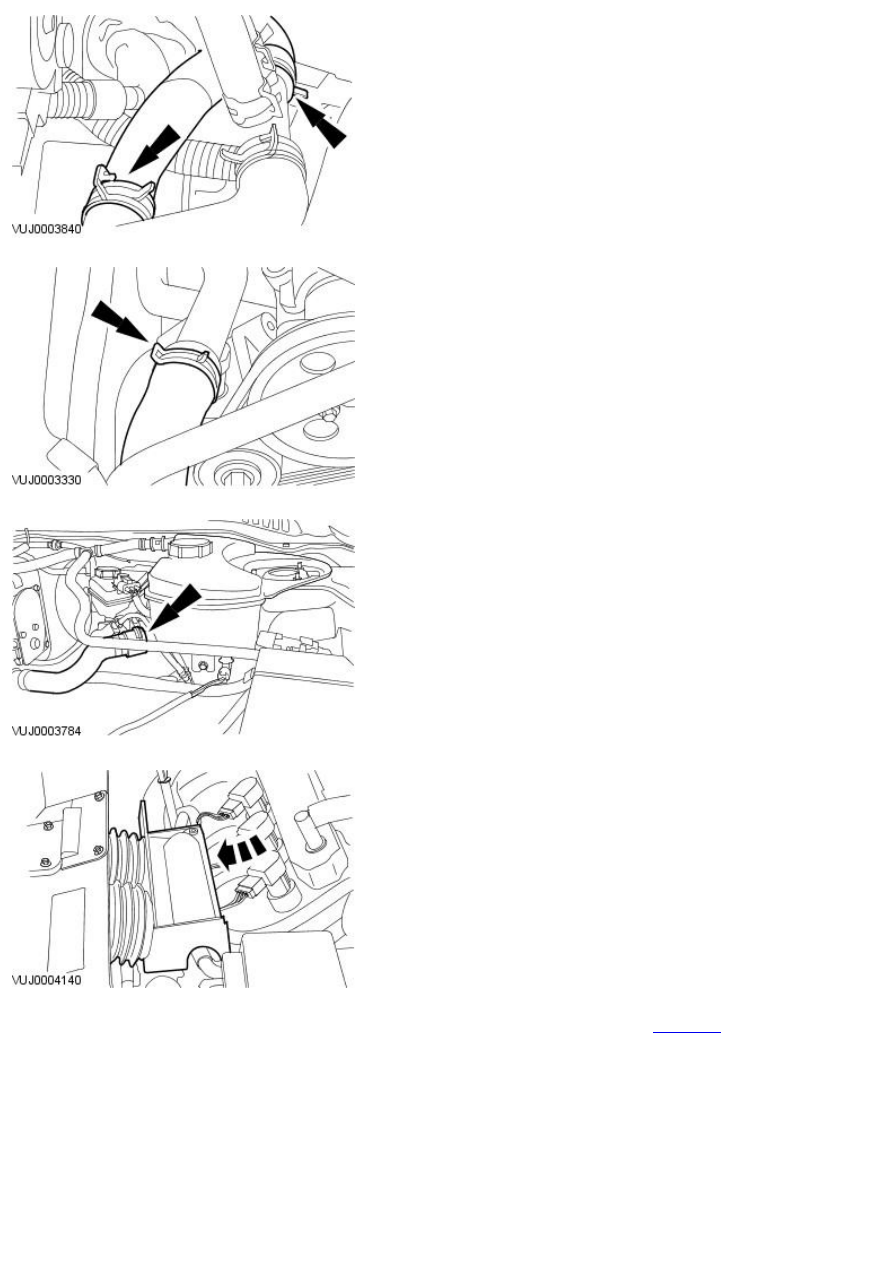

82. Attach the coolant hoses.

83. Attach the coolant hose.

84. Attach the coolant hose.

85. Install the air filter intake pipe.

86. Install the air cleaner.

For additional information, refer to:

Air Cleaner

 (303-12A Intake Air

Distribution and Filtering - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

87. Raise the vehicle.

88. Attach the coolant hose.

89. NOTE: Remove the tie straps.

• NOTE: Remove the blanking plugs from the tube and the A/C
compressor.

Attach the A/C compressor supply and return tubes.

Install new O-ring seals.

Tighten to 25 Nm.

90. Install the front muffler.

For additional information, refer to:

Front Muffler - 2.0L NA V6 -

AJV6/2.5L NA V6 - AJV6/3.0L NA V6 - AJ27

 (309-00 Exhaust System,

Removal and Installation).

Vehicles with 2.5L or 3.0L engine

91. Install the driveshaft.

For additional information, refer to:

Driveshaft

 (205-01 Driveshaft,

Removal and Installation).

All vehicles

92. Install the cooling fan motor and shroud.

For additional information, refer to:

Cooling Fan Motor and Shroud

(303-03A Engine Cooling - 2.0L NA V6 - AJV6/2.5L NA V6 - AJV6/3.0L NA
V6 - AJ27, Removal and Installation).

93. NOTE: Remove the tie straps.

• NOTE: Left-hand shown, right-hand similar.

Detach and reposition the anti-lock brake system (ABS) wheel speed
sensor.

94. NOTE: Left-hand shown, right-hand similar.

Connect the ABS wheel speed sensor.

Tighten to 5 Nm.

95. NOTE: Left-hand shown, right-hand similar.

Attach the ABS wheel speed sensor.

96. NOTE: Remove the tie straps.

• NOTE: Left-hand shown, right-hand similar.

Detach and reposition the brake caliper assembly.

97. NOTE: Left-hand shown, right-hand similar.

Attach the brake pipe.

98. NOTE: Left-hand shown, right-hand similar.

• NOTE: Install new brake caliper anchor plate retaining bolts.

Attach the brake caliper assembly.

Tighten to 133 Nm.

99. NOTE: Right-hand shown, left-hand similar.

Install the splash shield.
