Jaguar X-Type Sedan and Estate (Wagon). Manual - part 139

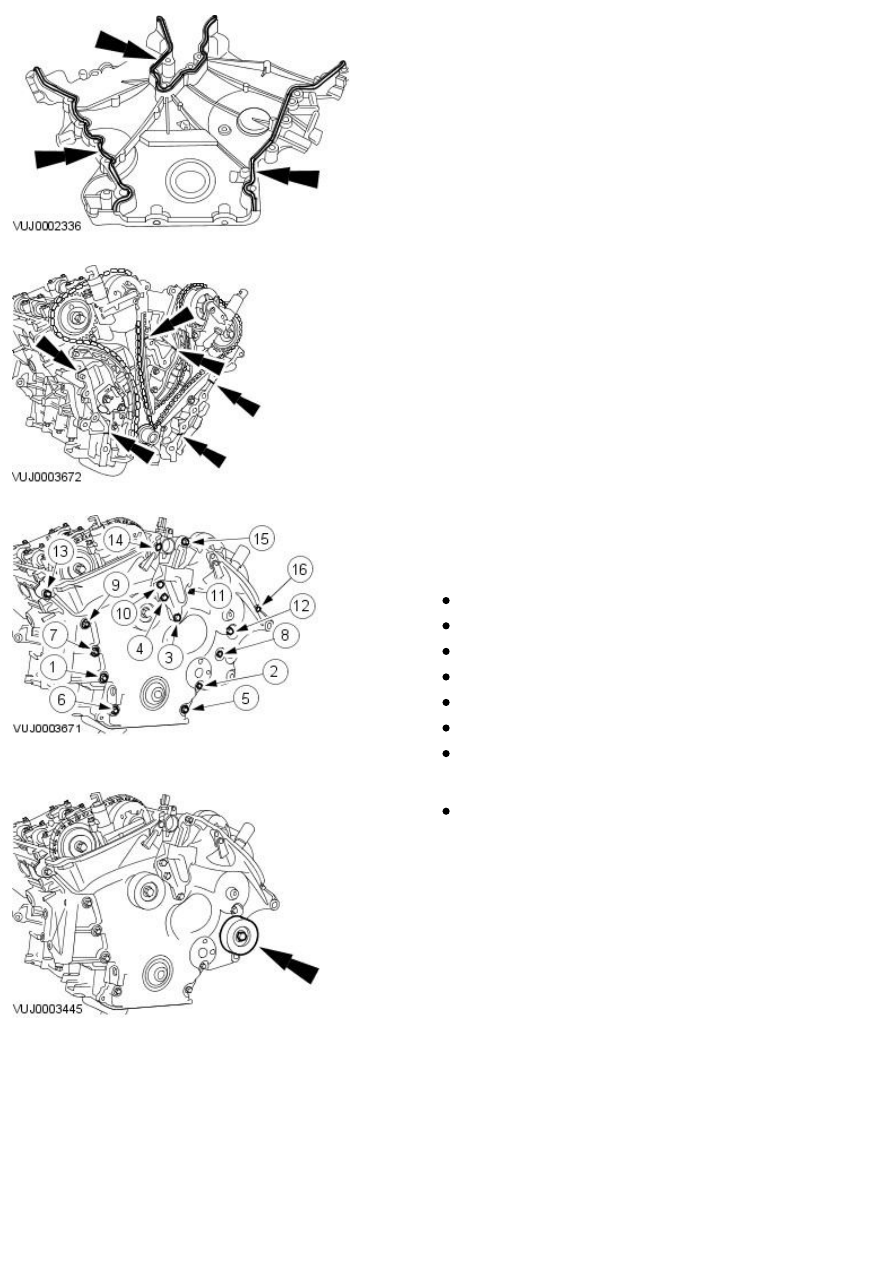

1. Install the new front timing cover gaskets.

2. NOTE: Prior to applying sealer clean the front timing cover to engine
block and cylinder head sealing surfaces with metal surface cleaner.

• NOTE: Apply a 6 mm diameter dot of silicone sealant W SE-M4G323-A6 or
equivalent meeting Jaguar specification to the indicated locations.

Apply silicone sealant to the indicated locations.

3. NOTE: The front timing cover retaining bolts numbered 3, 4, 10 and 11
are longer than the retaining bolts numbered 1, 2, 5, 6, 7, 8, 9, 12, 13, 15
and 16. The retaining bolt in number 14 is a retaining bolt with a stud
head.

Complete the tightening sequence.

Stage 1: Bolts 1 and 2, 25 Nm.

Stage 2: Bolts 3 and 4, 30 Nm + 45°.

Stage 3: Bolts 5 through 9, 25 Nm.

Stage 4: Bolts 10 and 11, 30 Nm + 45°.

Stage 5: Bolts 12 and 13, 25 Nm.

Stage 6: Bolt 14, 25 Nm.

Stage 7: Bolts 15 and 16, 25 Nm.

4. Install the idler pulley.

Tighten to 47 Nm.

5. Install the idler pulley.

Tighten to 25 Nm.

6. NOTE: Apply a 10 mm diameter dot of silicone sealant WSE-M4G323-A6
or equivalent meeting Jaguar specification to the engine front cover to the
cylinder block mating joints.

• NOTE: Loosely install the oil pan to transmission housing bolts.

• NOTE: The oil pan retaining bolts numbered 1 and 2 are longer than the
retaining bolts numbered 3 through 15.

• NOTE: Tighten the oil pan bolts within six minutes of applying sealer.

Install the oil pan.

Install the new oil pan gasket.

Complete the tightening sequence.

Tighten to 25 Nm.

7. Install the power steering pump.

Tighten to 25 Nm.

8. Install the air conditioning compressor.

Tighten to 25 Nm.

9. Using the special tool, install the crankshaft vibration damper.

Coat the crankshaft damper keyway with silicone gasket sealant
WSE-M4G323-A6 or equivalent meeting Jaguar specification.

10. Using the special tool, tighten the crankshaft vibration damper

retaining bolt.

Install a new crankshaft vibration retaining bolt.

Complete the tightening sequence.

Stage 1: Torque to 120 Nm.

Stage 2: Loosen the bolt (minimum 1 turn).

Stage 3: Torque to 50 Nm.

Stage 4: Angle Torque to 90°.

11. Install the CKP sensor.

Tighten to 10 Nm.

12. Connect the electrical connector.

13. Install the generator retaining bolts.

Tighten bolt 1 to 47 Nm.

Tighten bolt 2 to 25 Nm.

14. Connect the generator electrical connector.

15. Connect the generator positive cable.

Tighten to 12 Nm.

16. Attach the generator positive cable protective cover.

17. Attach the accessory drive belt.

18. Install the accessory drive belt tensioner.

Tighten to 47 Nm.

19. Attach the accessory drive belt.

1. Using the special tool, rotate the belt tensioner counter-

clockwise.

2. Attach the accessory drivebelt.
