Jaguar X-Type Sedan and Estate (Wagon). Manual - part 118

Published: 11-May-2011

Steering Column -

Torque Specifications

Description

Nm

lb-ft

lb-in

Steering wheel retaining bolt

47

35

-

Steering column lower retaining bolt

25

18

-

Steering column retaining bolts

24

18

-

Steering column flexible coupling retaining bolt.

25

18

–

Published: 11-May-2011

Steering Column - Steering Column

Description and Operation

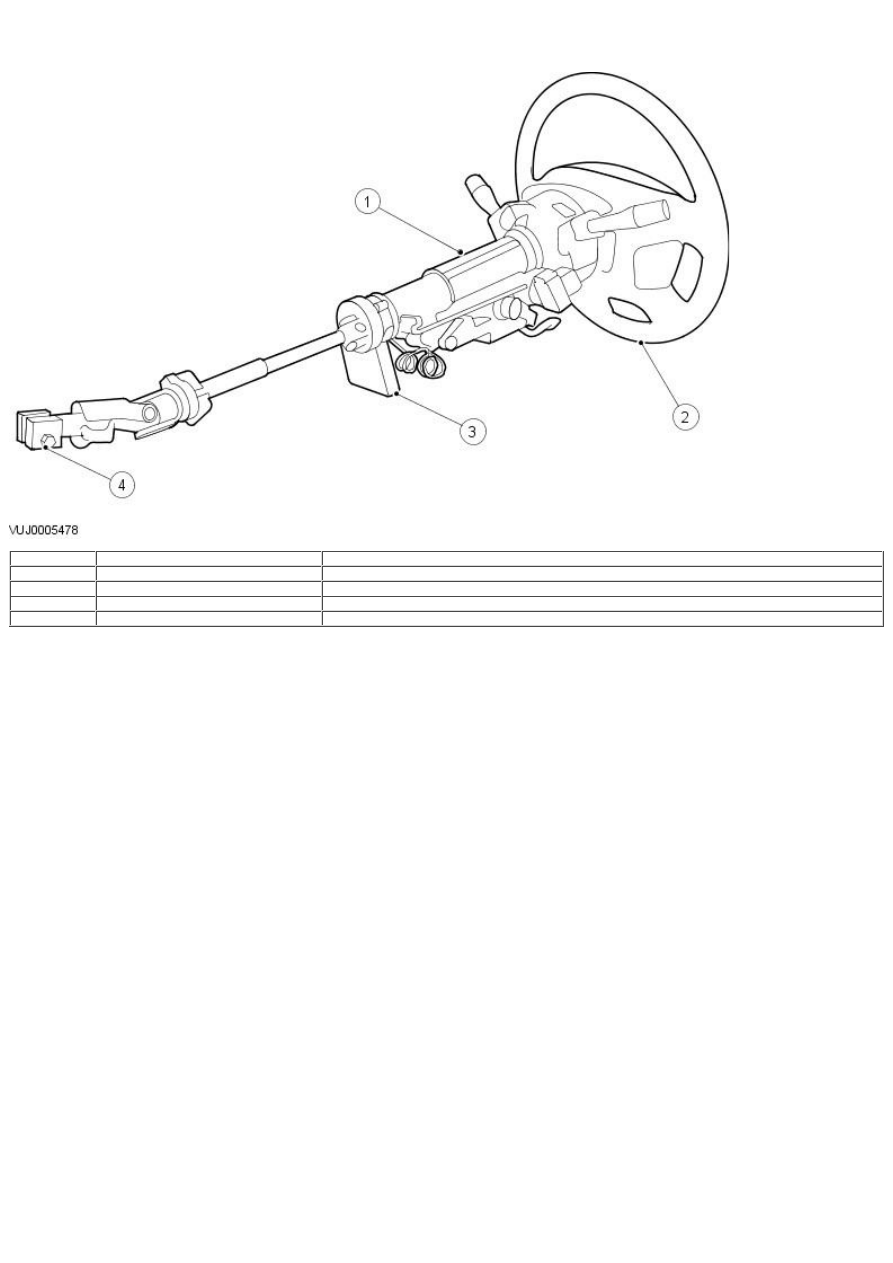

Item

Part Number

Description

1

—

Steering column

2

—

Steering wheel

3

—

Steering wheel angle sensor

4

—

Steering column flexible coupling

The steering column lock is secured to the upper casting of the steering column and consists of a locking pin. The steering column is locked
and unlocked by inserting and removing the ignition key respectively.

The steering column has tilt and telescope functions. These allow the driver to manually set the steering column position by using the
tilt/telescope lever, regardless of the ignition switch position. The steering column is capable of being tilted up or tilted down and
telescoped in or out, and is unlocked and locked into position using a single lever located on the underside of the steering column.

The lower part of the steering column consists of two shafts. The lower flexible coupling shaft is attached to both the steering gear and the
upper shaft.

No routine maintenance of the steering wheel is required. Any setting of steering wheel for misalignment must be achieved by adjusting the
tie rods.

Published: 11-May-2011

Steering Column - Steering Column

Diagnosis and Testing

For additional information, refer to Section

 211-00 Steering System - General Information

.

Published: 11-May-2011

Steering Column - Ignition Switch Lock Cylinder

Removal and Installation

Removal

1. Remove the driver side instrument panel lower trim panel pocket.

2. Remove the drivers side instrument panel lower trim panel.

3. Remove the steering column lower shroud.

4. Remove the ignition switch lock cylinder.

Turn the ignition key to position 1.

Press the locking pin.

Remove the ignition switch lock cylinder.

Installation

1. To install, reverse the removal procedure.
