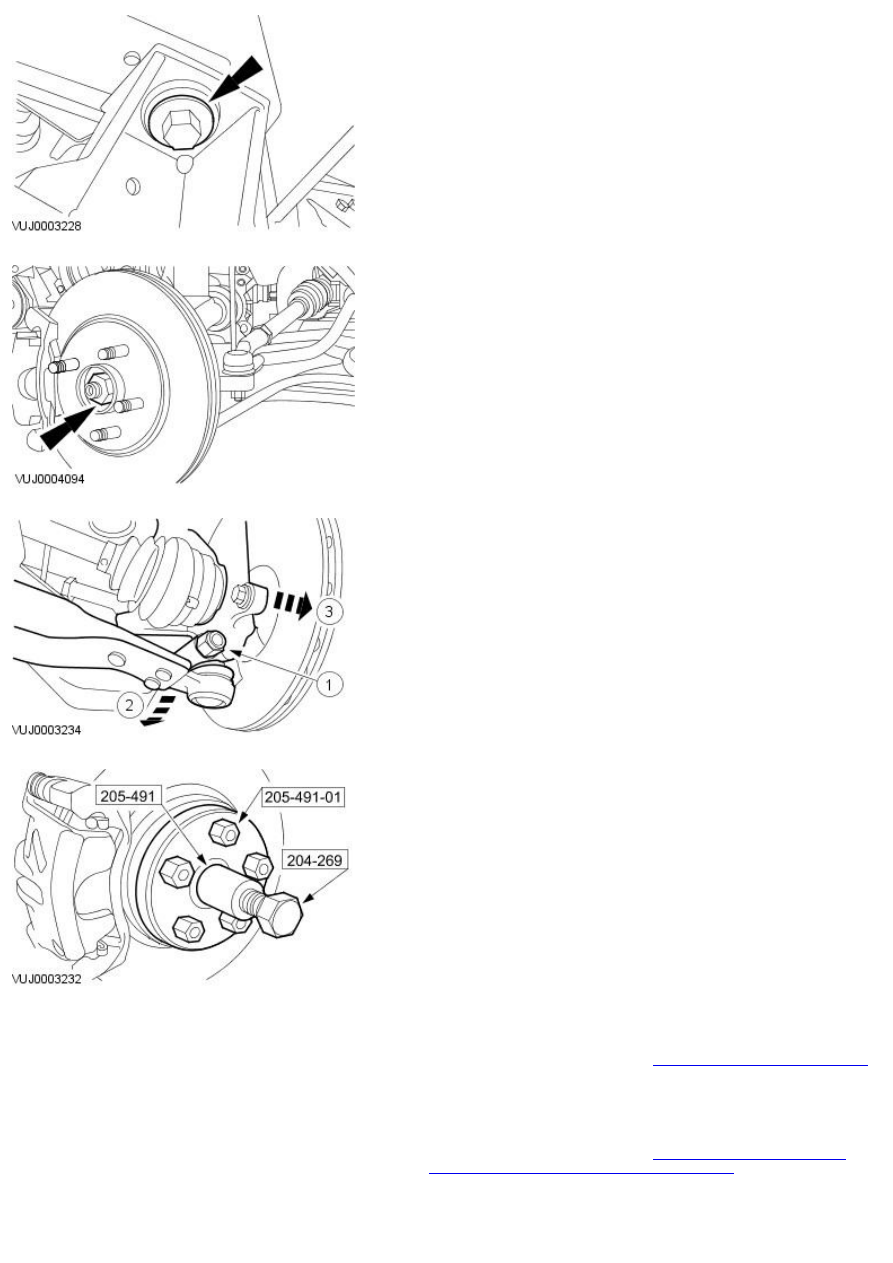

7. Loosen the subframe front mount retaining bolt.

8. Remove and discard the wheel hub nut.

9. Detach the wheel knuckle.

1. Remove the lower arm ball joint retaining bolt.

2. Reposition the lower arm.

3. Detach the wheel knuckle.

10. Using the special tools, detach the halfshaft.

Vehicle with automatic transmission

11. Drain the automatic transmission fluid.

For additional information, refer to:

Transmission Fluid Drain and Refill

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

Vehicles with manual transmission

12. Drain the manual transmission fluid.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 6-Speed Manual Transaxle - MMT6

 (308-03 Manual

Transmission/Transaxle, General Procedures).

All vehicles

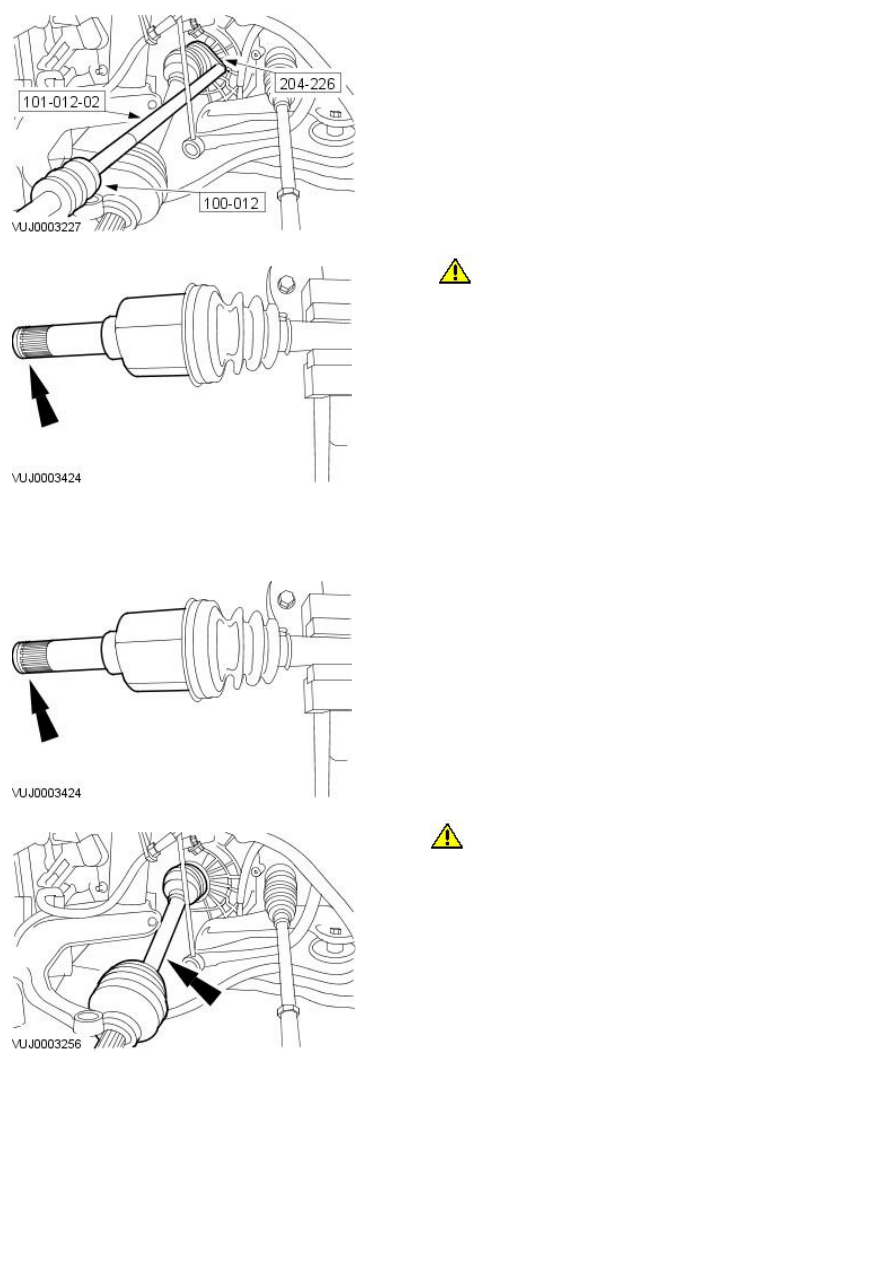

13. Using the special tools, remove the halfshaft.

14.

CAUTION: Use suitable protective covers to protect the barshaft.

Remove the halfshaft snap ring.

Installation

All vehicles

1. Install a new snap ring to the halfshaft.

2.

CAUTION: Make sure the CV joint splines are located fully. Do not

use excessive force when engaging the CV joint into the transmission.

Install the halfshaft.

3. Attach the wheel knuckle.

1. Reposition the lower arm.

2. Attach the wheel knuckle.

3. Install the lower arm ball joint retaining bolt.

Tighten to 83 Nm.

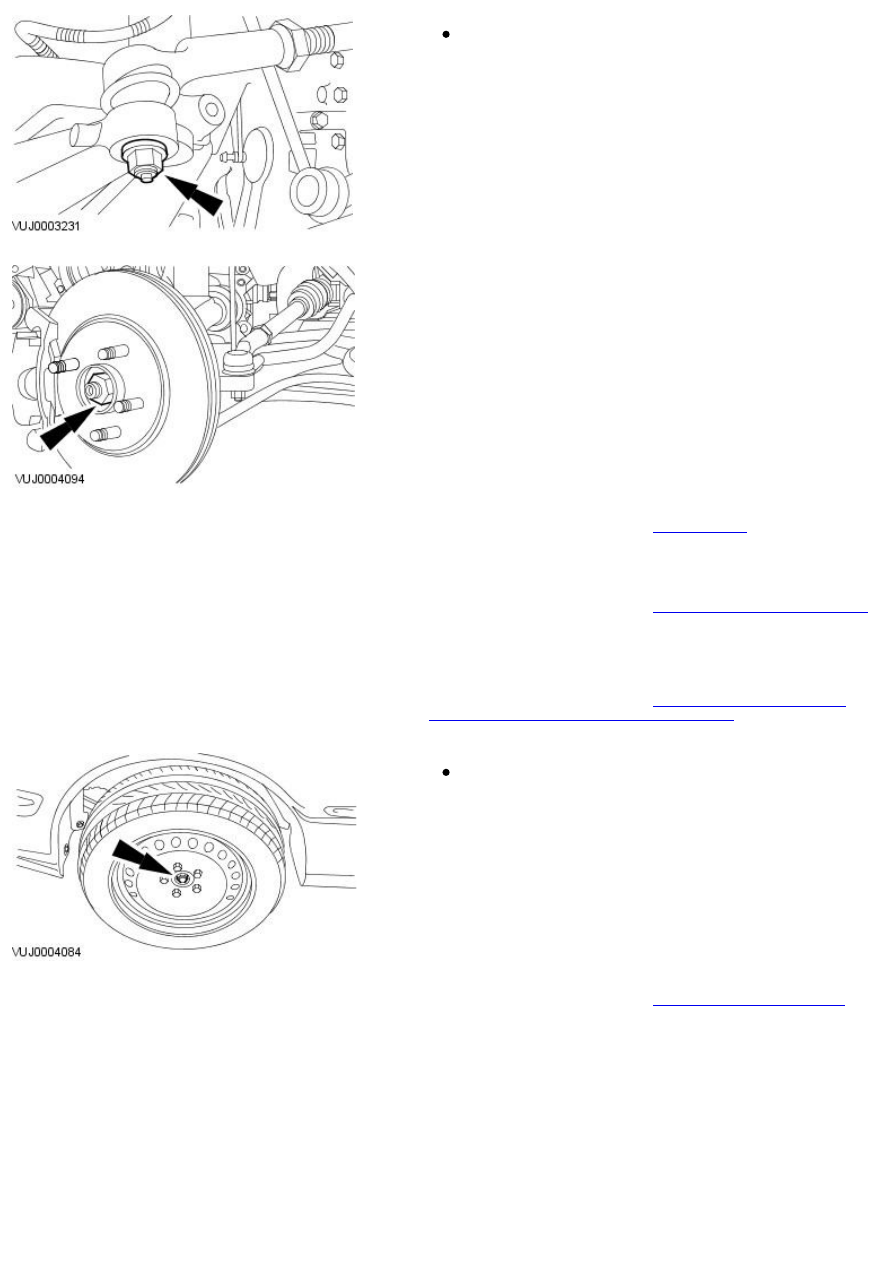

4. Tighten the front subframe front mount retaining bolt.

Tighten to 142 Nm.

5. Loosely install the subframe rear mount retaining bolt.

6. Install the subframe reinforcement plate retaining bolts.

Tighten to 35 Nm.

7. Tighten to 142 Nm.

8. Install the tie rod end.

Tighten to 35 Nm.

9. Loosely install a new wheel hub nut.

10. Install the front road wheel and tire.

For additional information, refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

Vehicle with automatic transmission

11. Refill the automatic transmission system.

For additional information, refer to:

Transmission Fluid Drain and Refill

(307-01B Automatic Transmission/Transaxle - Vehicles W ith: 6-Speed
Automatic Transaxle - AWF21, General Procedures).

Vehicles with manual transmission

12. Refill the manual transmission system.

For additional information, refer to:

Transaxle Draining and Filling -

Vehicles W ith: 6-Speed Manual Transaxle - MMT6

 (308-03 Manual

Transmission/Transaxle, General Procedures).

13. Tighten the wheel hub nut.

Tighten to 270 Nm.

14. Check the subframe alignment.

For additional information, refer to:

Underbody Misalignment Check

(502-00 Uni-Body, Subframe and Mounting System, General Procedures).
