JAC S5. Руководство - часть 345

CL-13

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

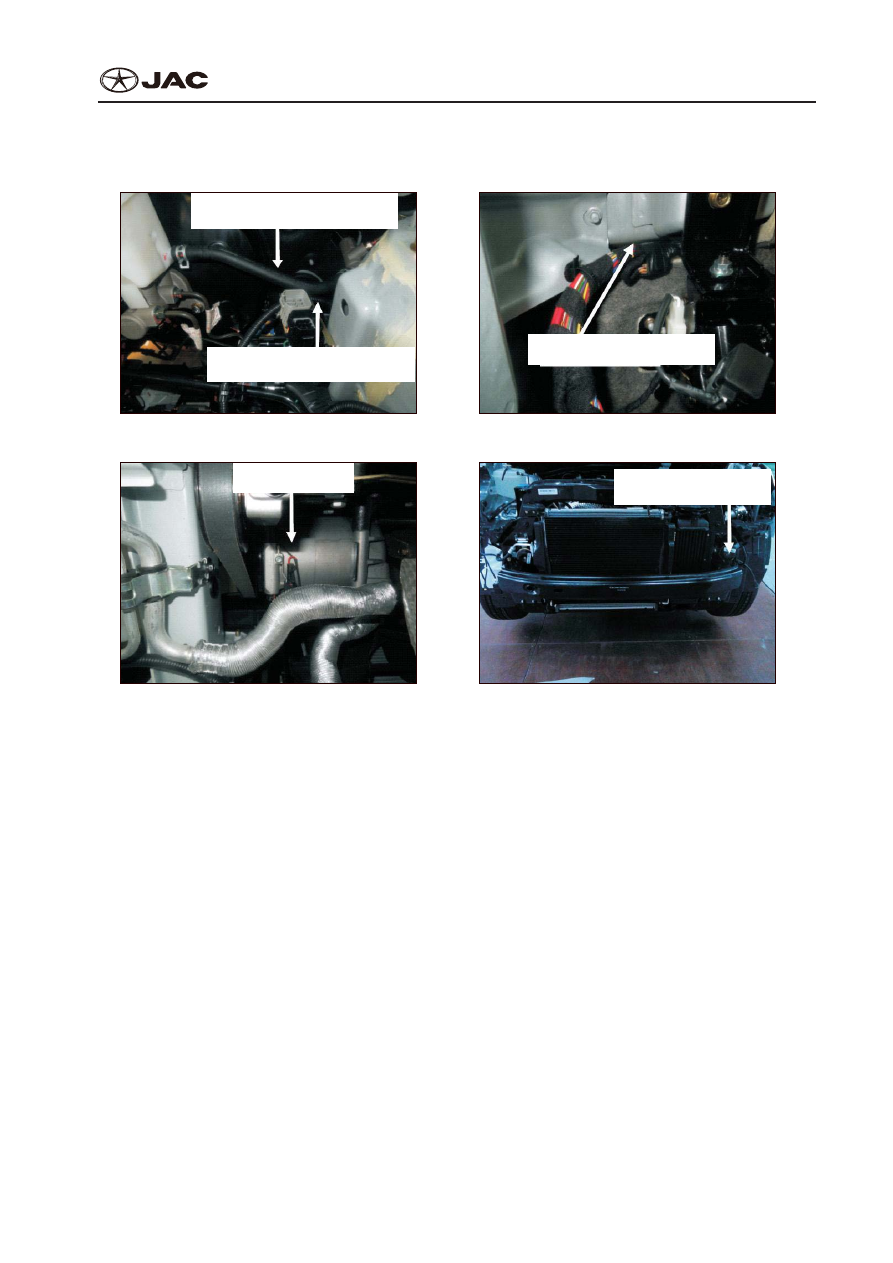

Engine wire harness (4)
Главный жгут проводов двигателя (4)

CE01 Engine wire and control wire interface

Проводка двигателя и интерфейс

проволочной тяги управления СЕ01

CE02 Engine wire and control wire interface

Проводка двигателя и интерфейс

проволочной тяги управления СЕ02

E22CAN plying end

Дублирующий конец E22CAN

CE01 CE02

E22

E23 Compressor

Компрессор Е23

E24 right electric horn

Правый электрический клаксон Е24

E23

E24

CL-14

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

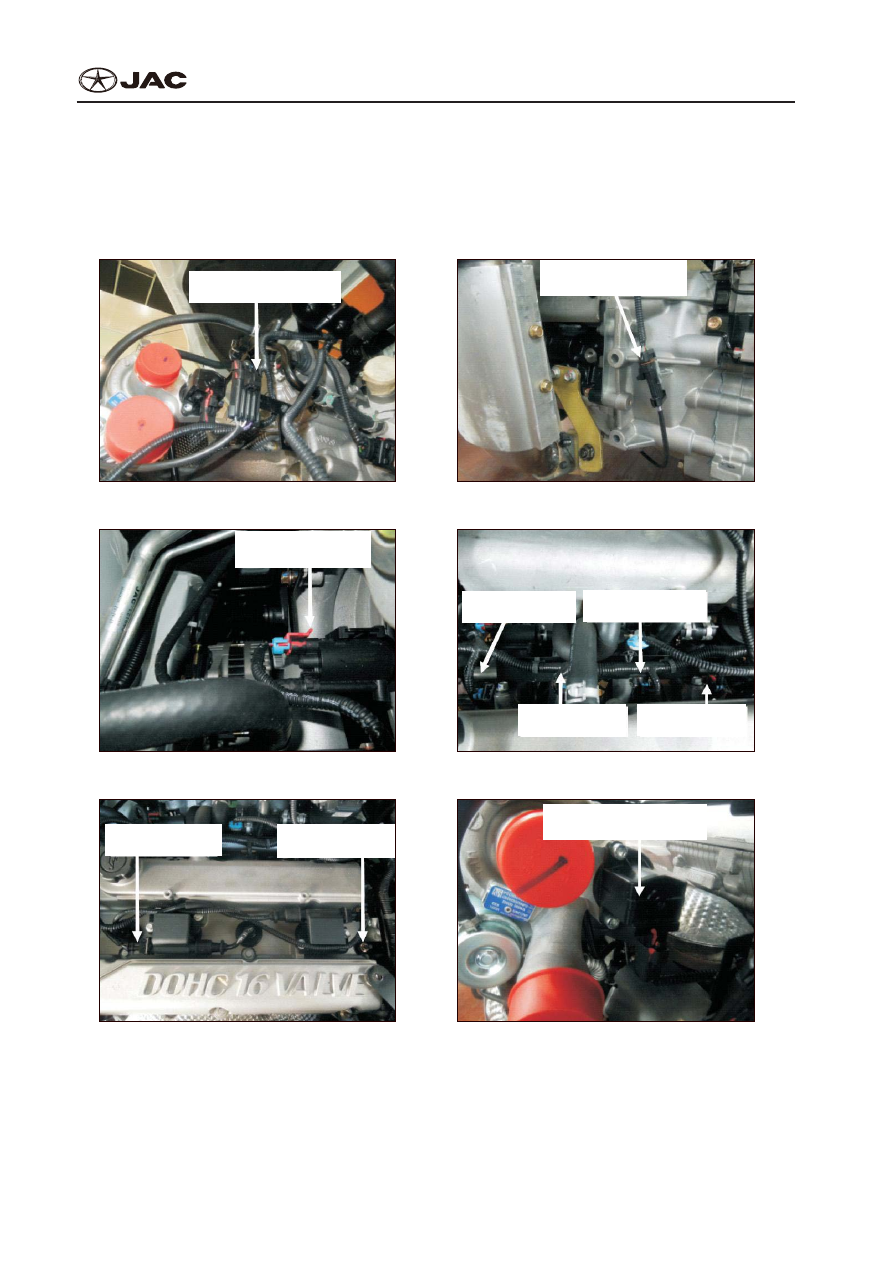

Control Wire Harness

Жгут Проводов Управления

Control Wire Harness (1)
Жгут Проводов Управления (1)

C01front oxygen sensor

Передний датчик количества

кислорода в выпускных газах С01

C02 rear oxygen sensor

Задний датчик количества

кислорода в выпускных газах С02

C01

C02

C03 carbon canister solenoid valve

Электромагнитный клапан

угольного фильтра С03

C04 injector 1

Инжектор 1 С04

C06 injector 3

Инжектор 3 С06

C05 injector 2

Инжектор 2 С05

C07 injector 4

Инжектор 4 С07

C03

C04 C05 C06 C07

C08 ignition coil

Катушка зажигания С08

C09 ignition coil

Катушка зажигания С09

C21 drain control valve

Регулирующий клапан слива C21

C08 C09

C21

CL-15

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

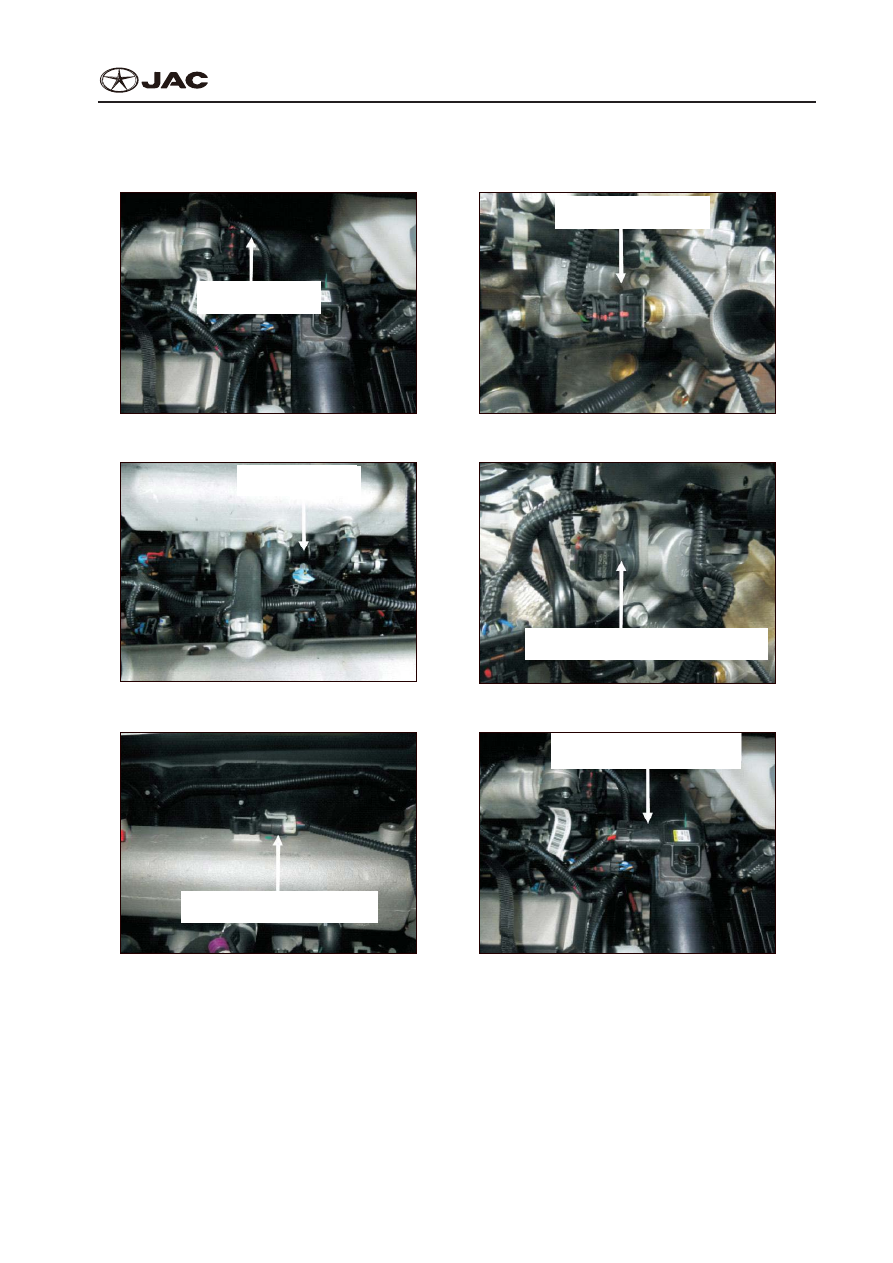

Control Wire Harness (2)
Жгут Проводов Управления (2)

C10 electric throttle valve body

Корпус электрического

клапана регулятора C10

C11 water temperature sensor

Датчик температуры воды C11

C10

C11

C12 Knock Sensor

Датчик детонации С12

C13 Camshaft Position Sensor

Датчик положения распределительного вала С13

C12

C13

C14 boost pressure sensor

Датчик давления наддува С14

C15 boost temperature pressure sensor

Датчик давления-температура

наддува C15

C14

C15

CL-16

S5 Service manual

S5 Инструкция по техобслуживанию

Component Position Diagram

Схема Положения Компонентов

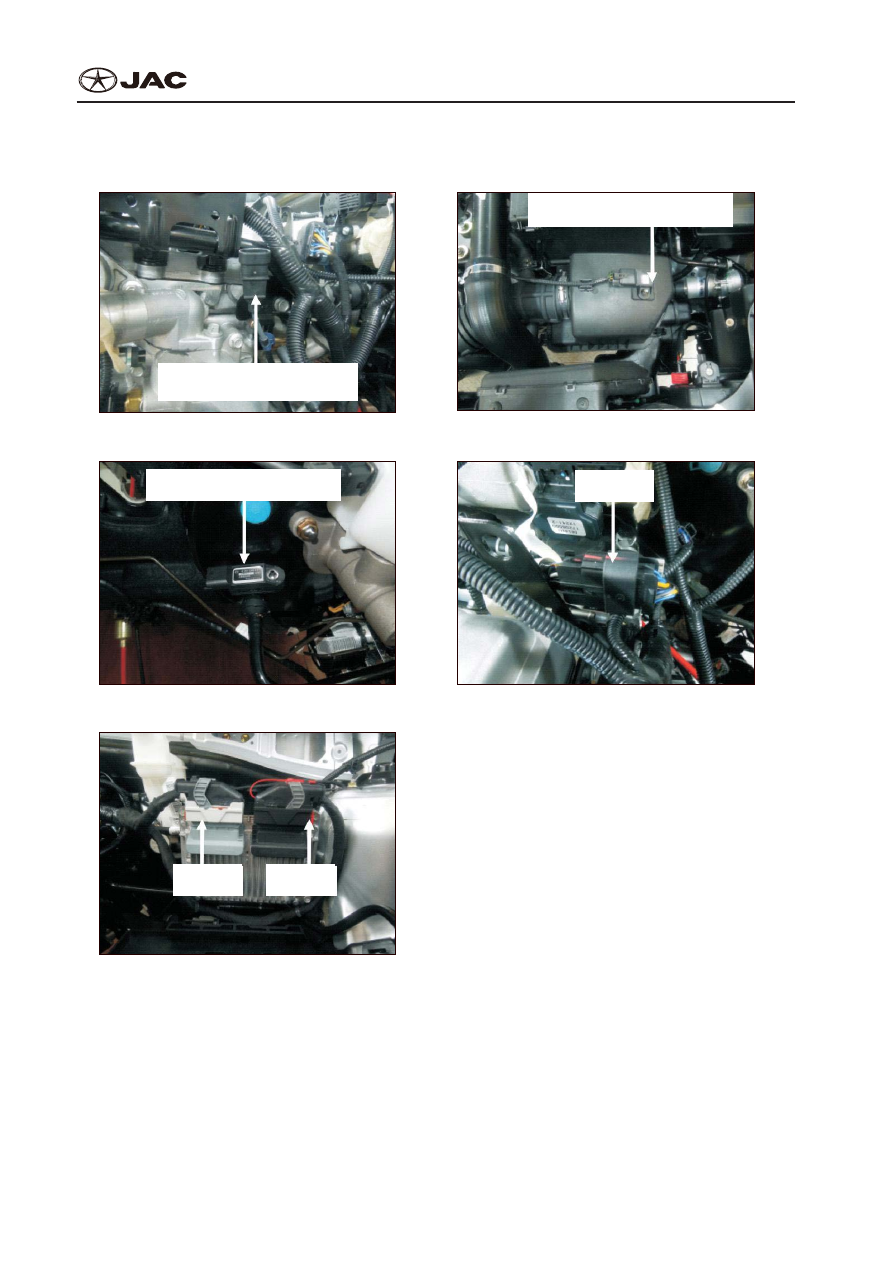

Control Wire Harness (3)
Жгут Проводов Управления (3)

C16 crankshaft position sensor

Датчик угла поворота

коленчатого вала С16

C17 air intake pressure temperature sensor

Датчик температуры-давления

воздухозаборника С17

C16

C17

C18 brake vacuum pressure sensor

Датчик вакуумметрического давления

тормозной системы C18

CC01

C18

CC01

ECU-E

ECU-C

ECU-E ECU-C
