S5 Service manual

S5 Инструкция по техобслуживанию

How to Use This Manual

Как Использовать Это Руководство

GI-1

Statement

Заявление

This manual contains five major tools for circuit fault inspection and removal.
Это руководство содержит пять основных инструментов для проверки и устранения замыкания

цепи.



●

Circuit diagram



●

lПринципиальная схема



●

Component location index



●

lИндекс расположения компонентов



●

Component location diagram



●

Диаграмма расположения компонентов



●

Guide wire connector shape



●

lКонфигурация соединителя направляющего провода



●

wire harness layout



●

lСхема жгута проводов

GI-2

S5 Service manual

S5 Инструкция по техобслуживанию

How to Use This Manual

Как Использовать Это Руководство

Circuit Diagram

Электрическая Схема

Every system starts from its circuit diagram. The circuit diagrams illustrate all working paths for each

component. Such as, power supply and ground wire for electrical load, guide wire connector location

as well as fuse and switches constituting the circuits.
Каждая система начинается со своей принципиальной схемы. Диаграммы цепи иллюстрируют

все рабочие пути для каждого компонента. Такие, как, источник питания и провод заземления

для электрической нагрузки, положение соединителя направляющего провода, а также предох-

ранитель и переключатели, составляющие цепи.

To diagnose and remove the faults, it shall firstly know the circuit diagram sufficiently.
Для диагностики и устранения неисправностей, в первую очередь необходимо достаточно хоро-

шо знать принципиальную схему.

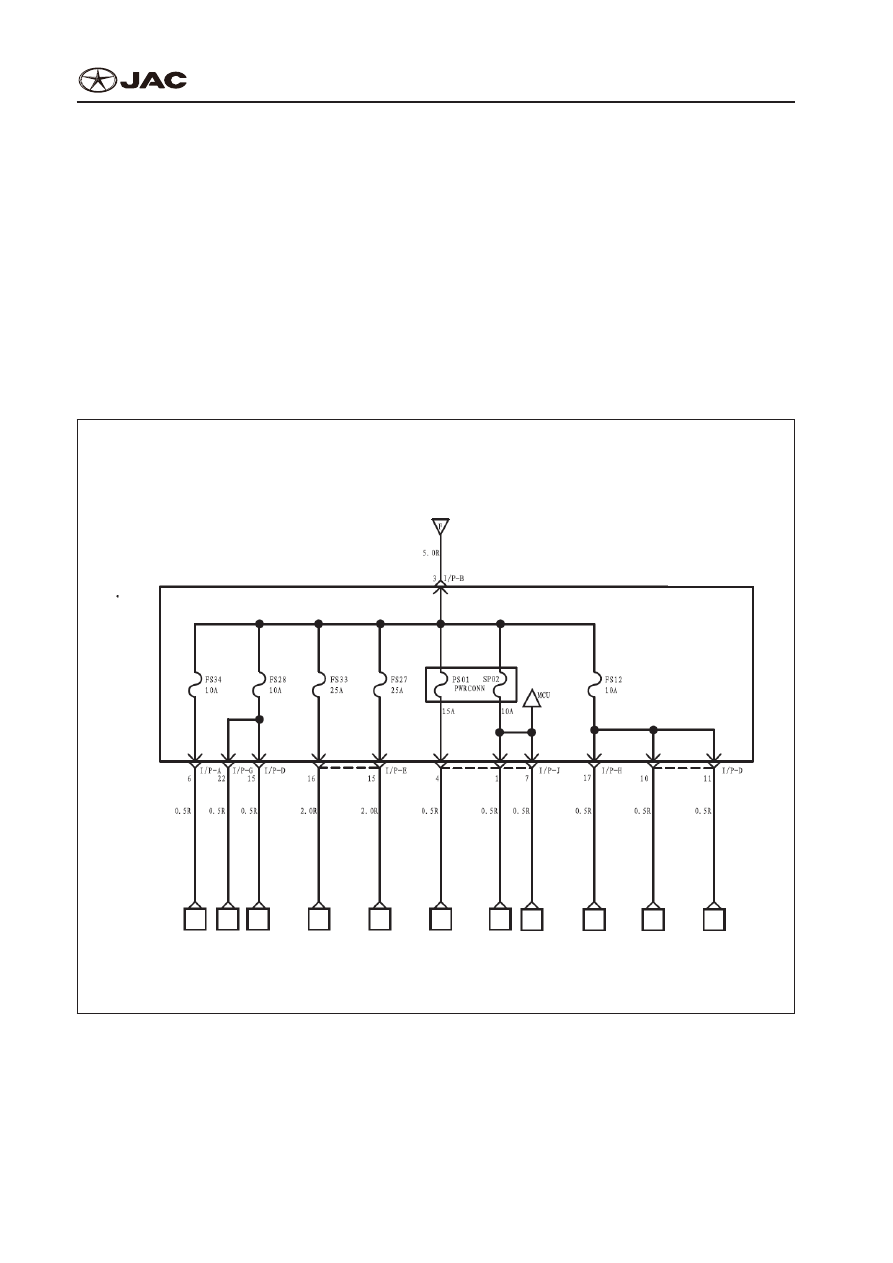

Indoor fuse system layout (3)

Схема ситемы крытого предохранителя





A-8



From indoor relay fuse box

Крытое реле предохранителей



Indoor fuse box

Крытые предохранители



























Selecting shift

mechanism

Механизм

переключения

переключения

Reserved

Резервировать

PEPS

Пассивный

доступ (в

автомобиль) и

пассивный пуск

(двигателя)

Reserved

Резервировать

Glass

UP/DOWN

motor

anti-clamp

Антификсация

двигателя

ПОДЪЕМА/ОП

УСКАНИЯ

стекла

Reserved

Резервировать

Electric seat

Электрическое

сиденье

Reserved

Резервировать

CD player

CD плеер

(F-1)

Combination

Instrument

Комбинация

приборов

(P-1)

Diagnostic lamp

Потолочная лам

Anti-theft sunvisor

Противоугонная система

противосолнечного козырека

(G-4)
(G-5)
(H-1)
(M-2)

Trunk light

Освещение

багажника

(G-4)

Grove box lamp

Лампочка

освещения

перчаточного

ящика

(G-4)

AC

(0-2)

TPES

(P-1)

S5 Service manual

S5 Инструкция по техобслуживанию

How to Use This Manual

Как Использовать Это Руководство

GI-3

Component Location Index

Индекс Расположения Компонентов

Refer to the component location index in the back of every schematic diagram to locate the compo-

nents in the vehicle. In the component location index, it lists the reference pages for major components,

guide wire connectors, ground wire, diode as well as their specific locations.
Обратитесь к индексу местоположения деталей в задней части каждой схемы, чтобы найти

компоненты в автомобиле. В индексе местоположения компонентов есть ссылки на страницы с

основными компонентами, соединителями направляющих проводов, заземлителей, диодов, а

также их положения.

It can find out the installation position diagram of nearly all components, guide wire connectors, ground

wire s, diodes in the component location diagram.
Монтажные положения практически всех компонентов, соединителей направляющих проводов,

заземлителей, диодов можно найти в схеме положений.

Component

Компонент

Component Name

Название компонента

Refer to Page

Смотрите страницу

E07

E07

Three-way pressure switch

Трехходовое реле давления

CL-13

CL-13

M05

M05

Headlamp adjusting switch

Переключатель регулировки передней фары

CL-25

CL-25

R11

R11

Rear defroster

Задний стеклообогреватель

CL-19

CL-19

C04

C04

Injector 1

Инжектор 1

CL-16

CL-16

Connector

Соединитель

ME01(White)

ME01(Белый)

CL-25

CL-25

ME02

ME02

CL-25

CL-25

ME03

ME03

CL-25

CL-25

CC01

CC01

CL-18

CL-18

MF03

MF03

CL-25

CL-25

ground wire

Провод заземления

G05

G05

CL-17

CL-17

GI-4

S5 Service manual

S5 Инструкция по техобслуживанию

How to Use This Manual

Как Использовать Это Руководство

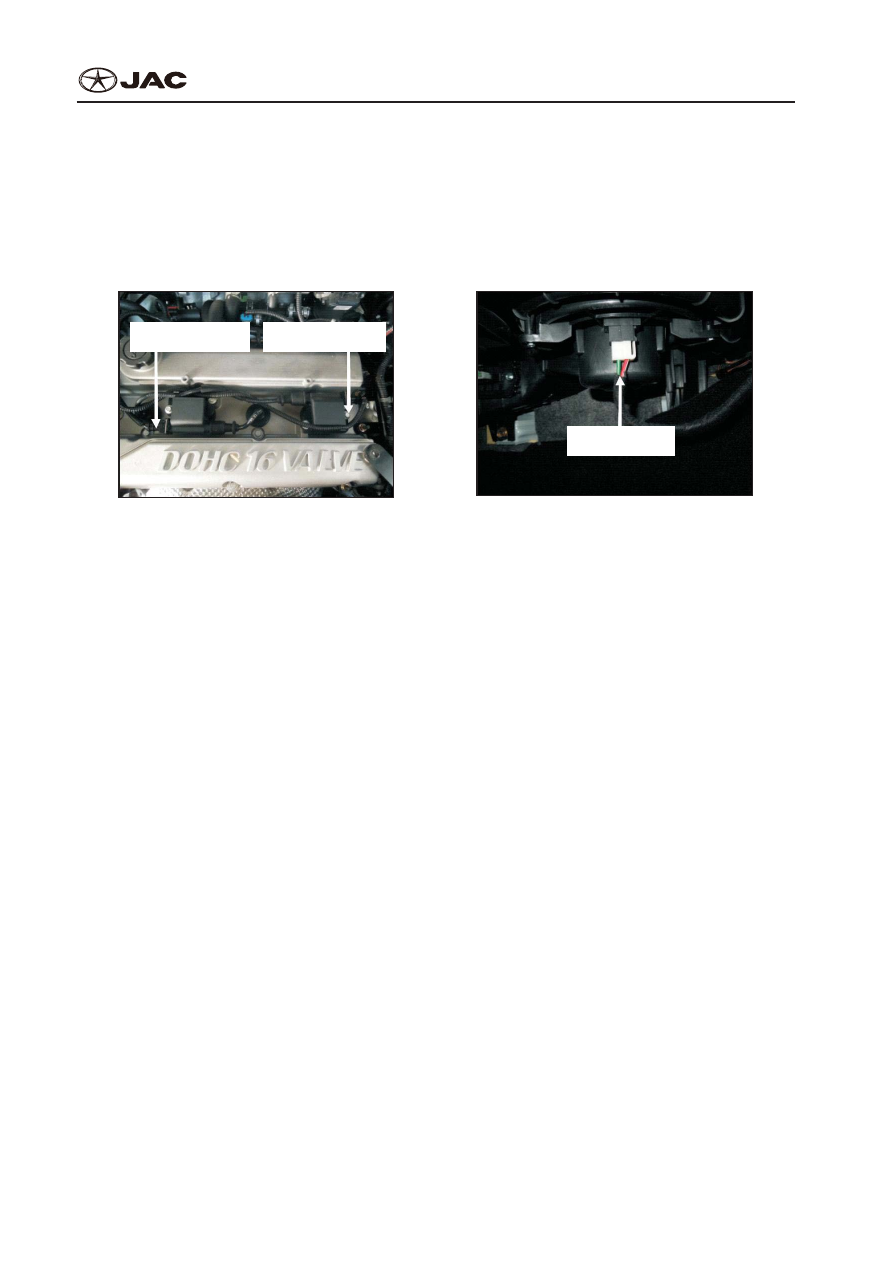

Component Position Diagram

Схема Положения Компонентов

It is easy to find out the installation position of components and guide wire connectors illustrated in the

component location index statement in the component location.
Легко узнать место установки компонентов и соединителей направляющего провода, указанных

в индексе расположения компонентов.

C08 ignition coil

C08 катушка зажигания



C09 ignition coil

C09 катушка зажигания



M36 blower

M36 Воздуходувка
