SR-7

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка



●

Before connecting the drain pipe to sunroof, match and assemble pipe clamp and make sure drain

pipe is overlapped with the sunroof for ≥15mm being connected.



●

Перед подключением сливной трубы к сдвигающейся крышке люка, установите и выровняй-

те трубный хомут и проверьте соединение между сливной трубой и крышкой люка, в кото-

ром должен быть зазор ≥15мм.

SR-8

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка

Assemble and Disassemble Glass

Монтаж и Демонтаж Стекла

①

  Remove left right slide-rail check strip.

①

  Удалите левую и правую предохранительные

планки неподвижной поперечины.

②

  Remove glass fixing screws.

②

  Снимите крепежные винты стекла.

③

  Lift up the glass to remove it.

③

  Поднимите стекло, чтобы вынуть его.

④

  Assemble it in reverse sequence as did in disas-

Assemble it in reverse sequence as did in disas-

sembly .

④

  Установка производится в обратной последо-

вательности к демонтажу .

Notes:
Примечания:



●

Assembly and disassembly requires at least two

people in cooperation.



●

Монтаж и демонтаж производится по меньшей

мере двумя лицами.



●

Wear gloves to protect your double hand during

assembly and disassembly.



●

Во время работы наденьте перчатки для защи-

ты рук.

Assemble and disassemble the motor
Монтаж и демонтаж двигателя

①

  Remove the front ceiling lamp module

①

  Удалите передний модуль верхнего освещения

②

  Detach motor connector.

②

  Отсоедините соединитель двигателя.

③

  Screw off screws and remove the motor.

③

  Открутите винты и снимите двигатель.

④

  Assemble it in reverse sequence as did in disas-

Assemble it in reverse sequence as did in disas-

sembly .

④

  Установка производится в обратной последо-

вательности к демонтажу .

Notes:
Примечания:
Verify if the glass has been closed before disassem-

bling the motor.
Перед демонтажем двигателя убедитесь, что стек-

ло закрыто.

SR-9

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка

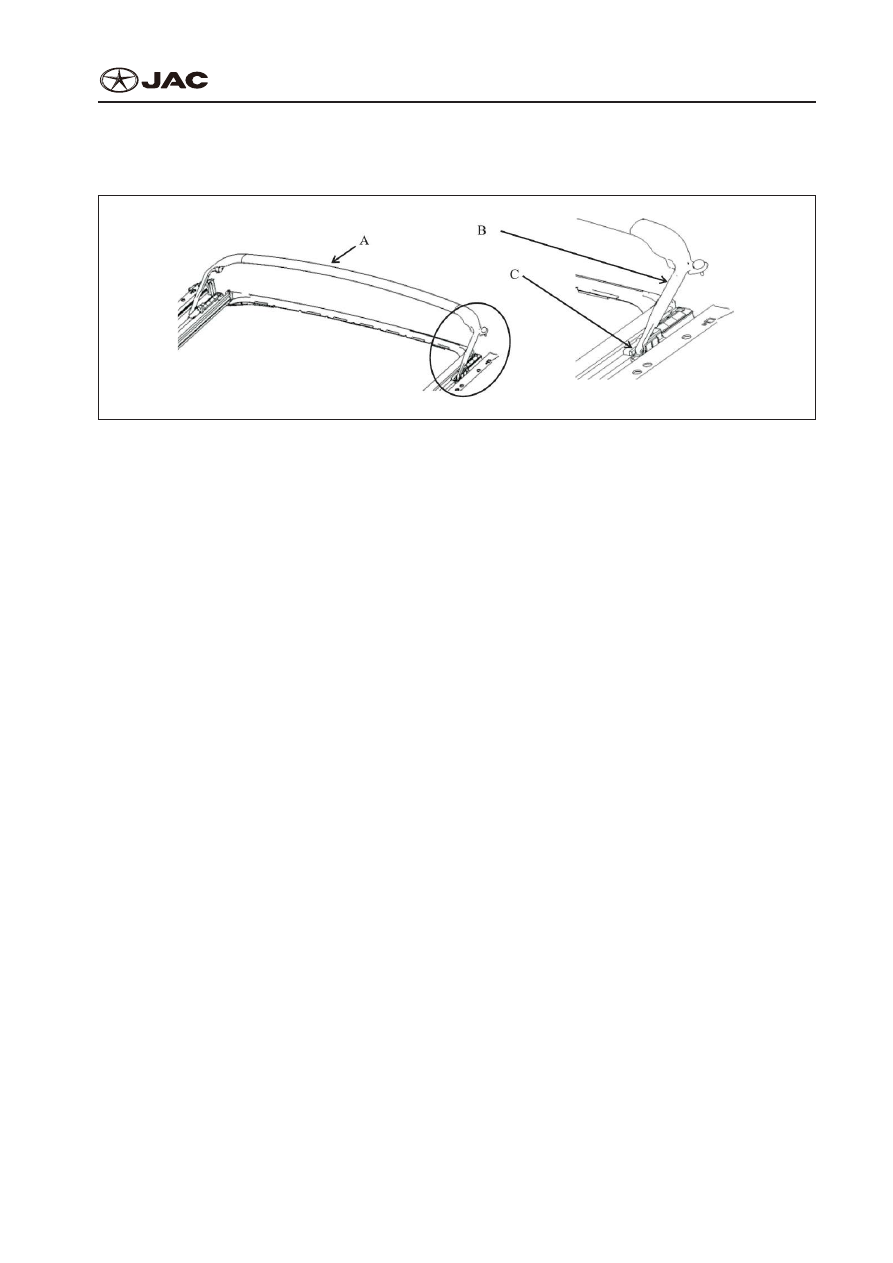

Assemble and Disassemble Wind Deflector

Монтаж и Демонтаж Ветрового Щитка

①

  Open sunroof glass completely.

①

  Полностью откройте окно сдвигающейся крышки люка.

②

  Detach the connecting rod (B) for wind deflector from the frame (C) and then disassemble the

windshield (A).

②

  Отсоедините шатун (B) ветрового щитка от каркаса (С) и извлеките ветровой щиток (A).

③

  Assemble it in reverse sequence as did in disassembly.

③

  Установка производится в обратной последовательности к демонтажу.

SR-10

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Sunroof

Электрическая Сдвигающаяся Крышка Люка

Adjust Sunroof Glass

Регулировка Окна сСдвигающейся Крышки Люка

After installation of sunroof assembly, adjust the flushness between glass sealing strip and roof metal

plate as shown in the figure.
После установки сдвигающейся крышки люка в сборе стык между уплотнительной полосой стек-

ла и металлической пластиной крыши, как показано на рисунке.

Requirement: flushness A: O-l mm, the glass sealing strip plane shall be flat and level to or higher than

roof metal plate (height A).
Требование: стык А: О-l мм, поверхность уплотнительной полосы стекла должна быть плоской и

на уровне или выше металлической пластины крыши (высота А).

Slide-rail stop

Направляющая

Glass bolt

Стеклянный болт

A

Method of adjustment as follow:

Способ регулировки:

Unscrew bolts on both side of the glass while adjust the position at the height and in the front and rear

of glass till proper tension before tightening bolts
Отвинтите болты по обе стороны стекла, одновременно регулируя положения на высоте, в пере-

дней и задней части стекла до соответствующего натяжения перед затягиванием болтов.

Tightening torque: 4N•m~7N•m.

Крутящий момент: 4N•m~7N•m.
