JAC S5. Руководство - часть 237

PW-13

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

Replace Rear Window Glass Lifter switch

Замена Переключателя Стеклоподъемника Заднего Стекла Окна

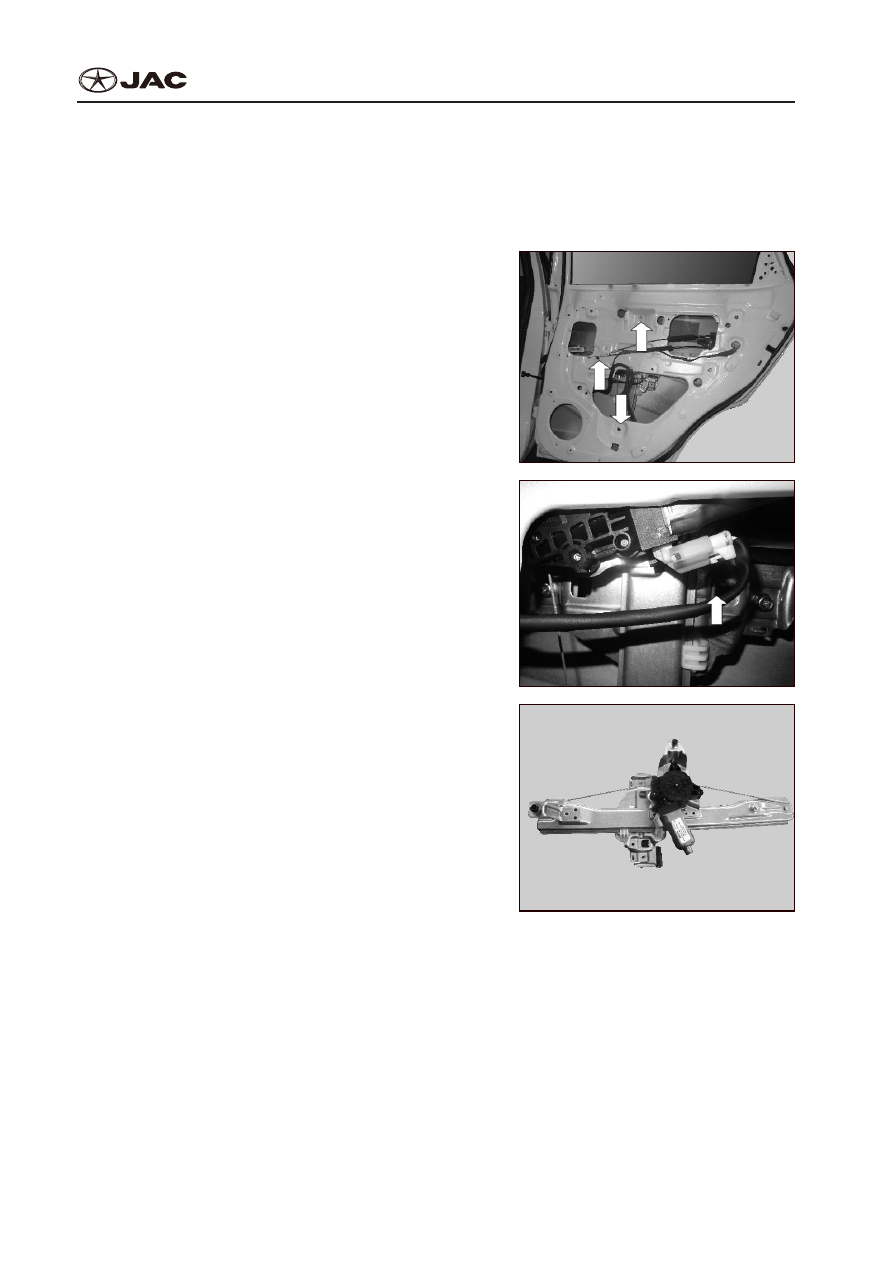

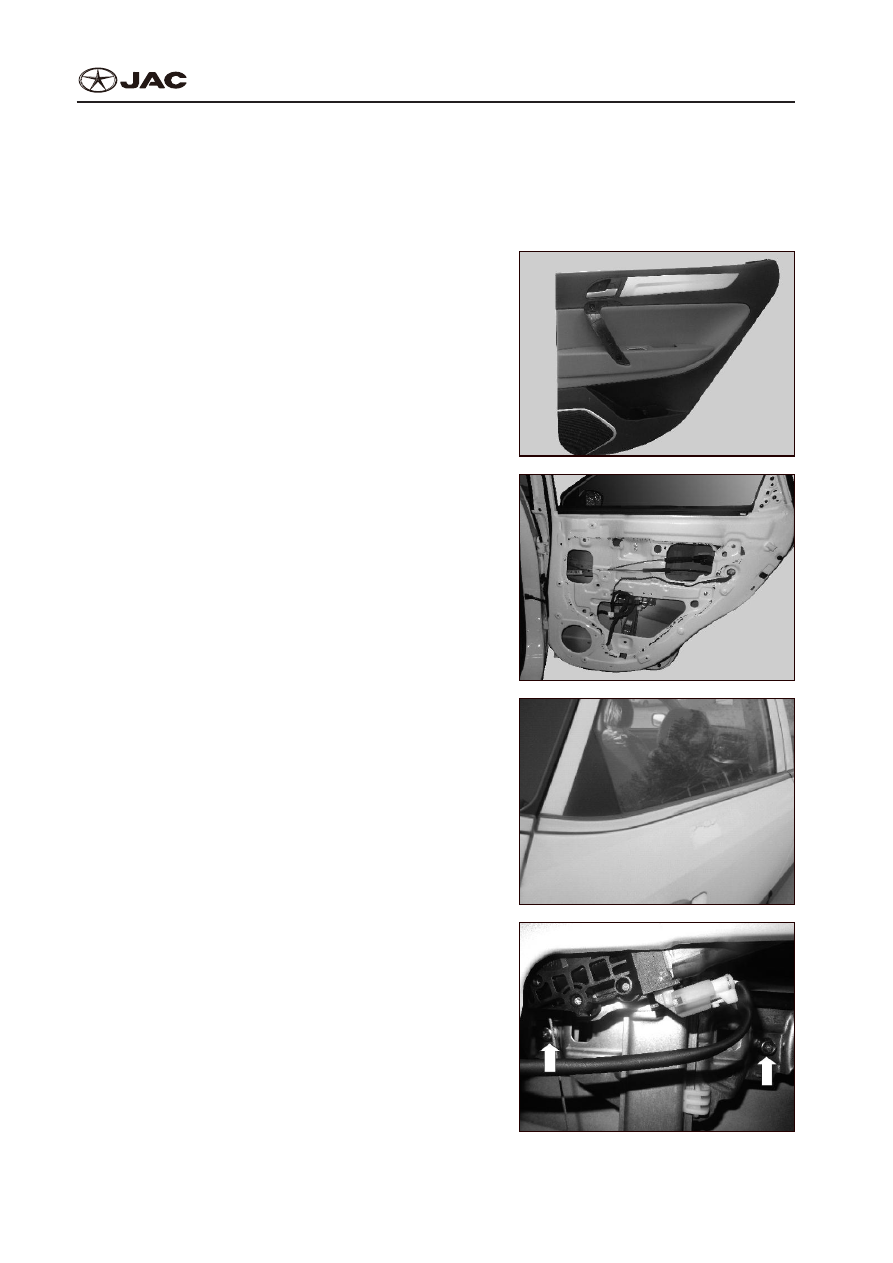

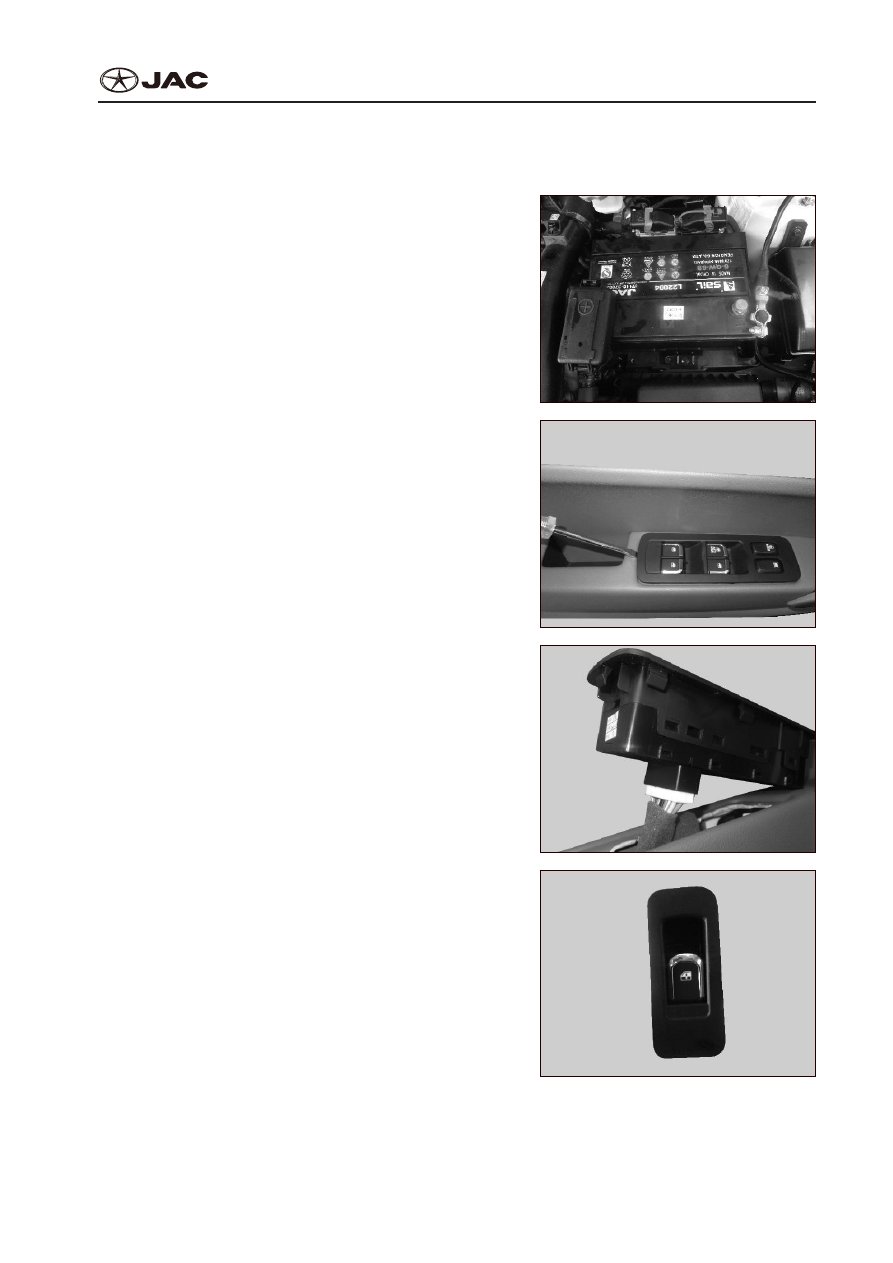

1.  Disassembly
1.  Демонтаж
1)  Disconnect the negative pole of battery;
1)  Отсоедините отрицательную клемму аккумуля-

тора.

2)  Pry up glass lifter switch with slotted screwdriver;
2)  С помощью крестообразной отвертки подними-

те переключатель стеклоподъемника.



●

If necessary, wrap screwdriver with soft cloth so

not as to damage trim plate and switch.



●

При необходимости, оберните отвертку мягкой

тканью, чтобы не повредить панель и переклю-

чатель.

3)  Disconnect switch wiring harness connector;
3)  Отсоедините соединитель жгута проводки пе-

реключателя.

4)  Remove the switch.
4)  Извлеките переключатель.

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassem-

bly.
Установка производится в обратной последователь-

ности к демонтажу.

PW-14

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

Replace Rear Window Glass

Замена Заднего Оконного Стекла

1.  Disassembly
1.  Демонтаж

1)  Disassemble back door trim plate (See “Disas-

semble back door trim plate”);

1)  Демонтируйте панель задней двери (см. «Де-

монтаж панели задней двери»).

2)  Remove the waterproof membrane for back door;
2)  Извлеките водонепроницаемую мембрану за-

дней двери.

3)  Remove the glass sealing strip for back door;
3)  Удалите уплотнительную полосу стекла задней

двери.

4)  Engage glass lifter switch to raise the glass to

proper position;

4)  Установите переключатель стеклоподъемника

и поднимите стекло в правильное положение.

5)  Remove the two tightening bolts on rear window

lifter;

5)  Открутите два затягивающих болта стеклопо-

дъемника заднего окна.

PW-15

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

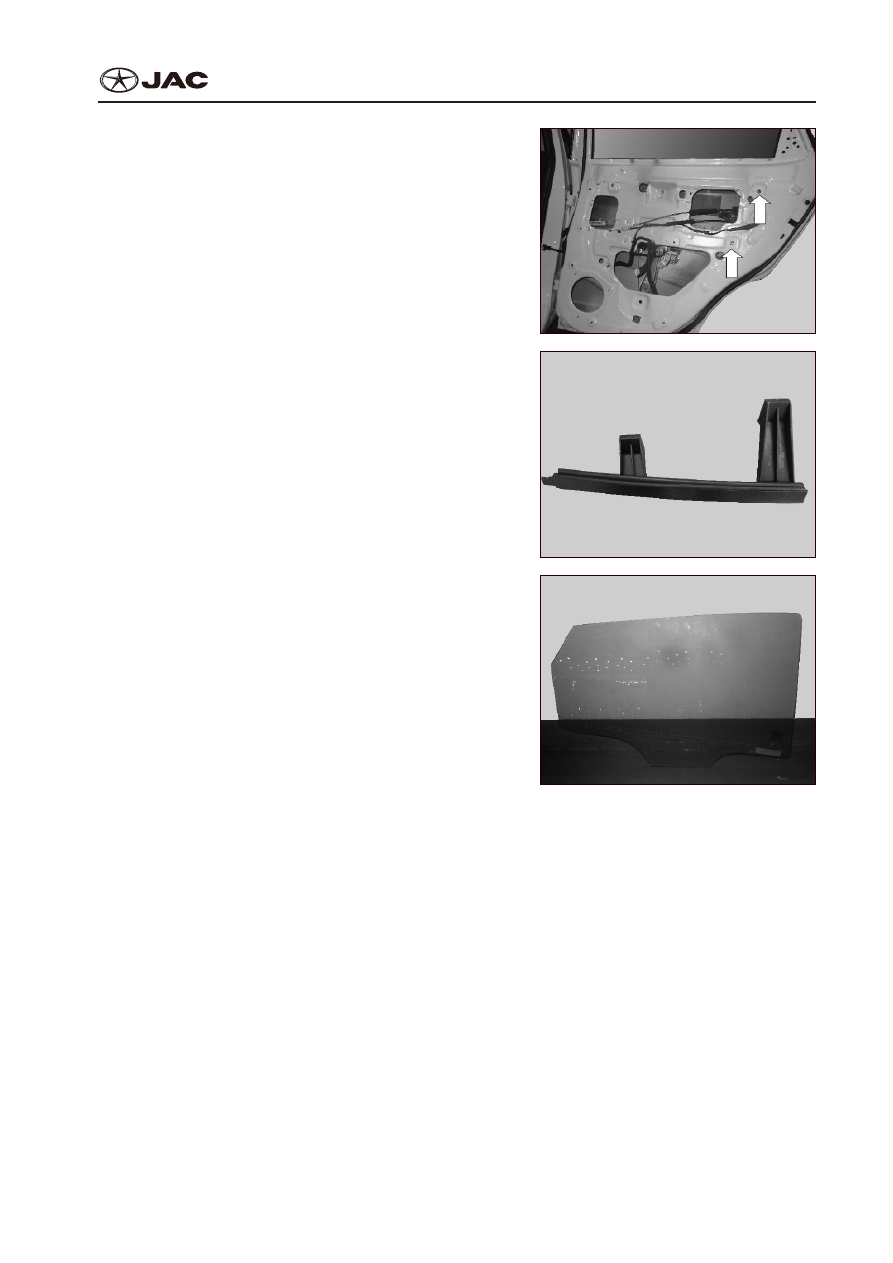

6)  Unscrew the two tightening bolts on the glass

guide groove;

6)  Открутите два затягивающих болта направля-

ющего паза стекла.

7)  Remove the side guide groove;
7)  Удалите боковой направляющий паз.

8)  Adjust and remove rear window glass.
8)  Отрегулируйте  и  извлеките  стекло  заднего

окна.

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassembly.
Установка производится в обратной последовательности к демонтажу.

PW-16

S5 Service manual

S5 Инструкция по техобслуживанию

Electric Window

Окно с Электрическим Стеклоподъемником

Replace Rear Window Lifter

Замена Заднего Стеклоподъемника

1.  Disassembly
1.  Демонтаж

①

  Remove the rear window glass (See “Disassemble

rear glass”);

①

  Снимите стекло заднего окна (см. "Демонтаж

стекла заднего окна").

②

  Disconnect wiring harness connector for rear win-

dow glass lifter motor;

②

  Отсоедините соединитель жгута проводки при-

вода стеклоподъемника;

③

  Unscrew the three tightening bolts on rear window

glass lifter;

③

  Открутите три затягивающих болта стеклопо-

дъемника заднего окна.

④

  Remove the rear window glass lifter assembly.

④

  Извлеките переключатель стеклоподъемника

заднего окна в сборе.

2.  Installation
2.  Установка
Assemble it in reverse sequence as did in disassembly.
Установка производится в обратной последовательности к демонтажу.
