Central Door Lock System

Центральная Система Блокировки Дверей (CL)

CL-7

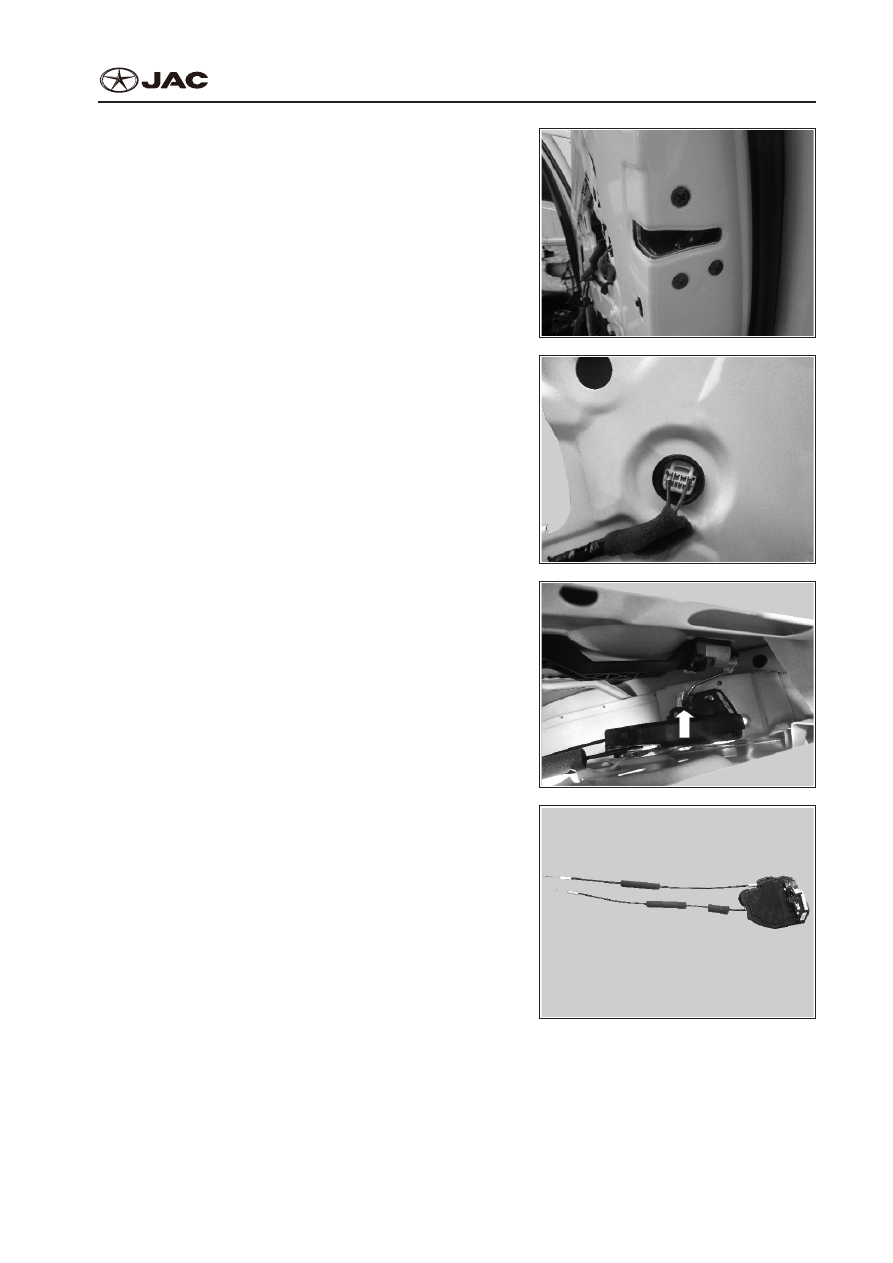

5)  Loosen three fixing bolts of door locking mecha-

nism assembly;

5)  Снимите три фиксирующих болта узла блоки-

ровочного механизма двери;

6)  Disconnect wire harness connector of locking

mechanism assembly;

6)  Отсоедините разъем жгута проводов узла бло-

кирующего механизма;

7)  Loosen door opening rod;
7)  Ослабьте шток открывания двери;

8)  Remove locking mechanism.
8)  Снимите блокирующий механизм.

CL-8

S5 Service manual

S5 Инструкция по техобслуживанию

Central Door Lock System

Центральная Система Блокировки Дверей (CL)

2.  Installation
2.  Установка
The installation should be in accordance with the reverse order of dismantling.
Установка производится в обратном порядке демонтажа.

Notes:
Примечания:



●

When installing, it is necessary to follow original position.



●

При установке соблюдайте первоначальные положения деталей.



●

After installation, inspect whether door switch is normal and the locking of door lock is reliable. If

no, re-install or adjust them.



●

После выполнения установки проверьте надежность работы дверного выключателя и блоки-

ровки дверей. Если нет, то установите заново и отрегулируйте.

S5 Service manual

S5 Инструкция по техобслуживанию

Body Control Module

Блок Управления Кузовными Электронными Системами

Body Control Module

Блок Управления Кузовными Электронными

Системами
