JAC S5. Руководство - часть 93

EMS-106

S5 Service manual

S5 Инструкция по техобслуживанию

Engine Control System

Система Управления Двигателя

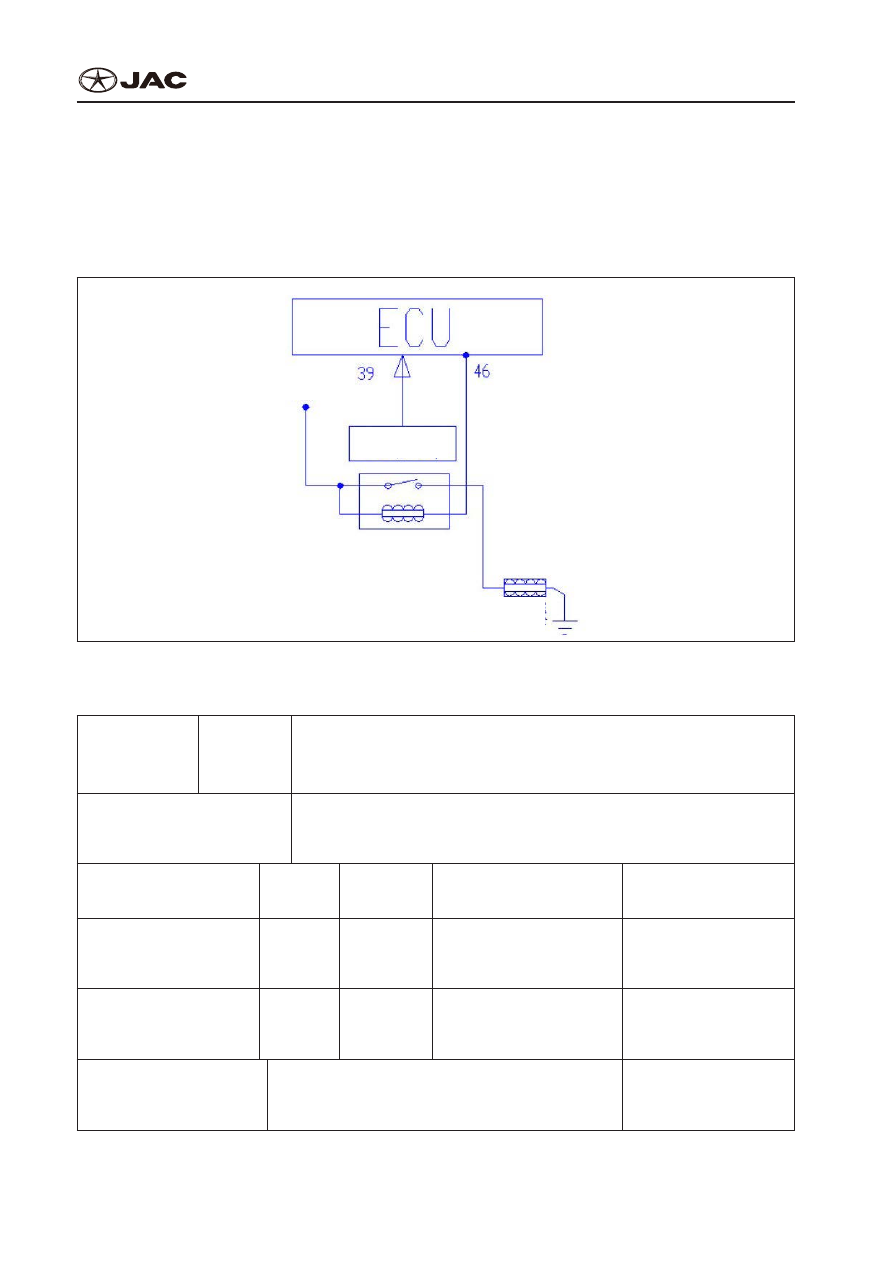

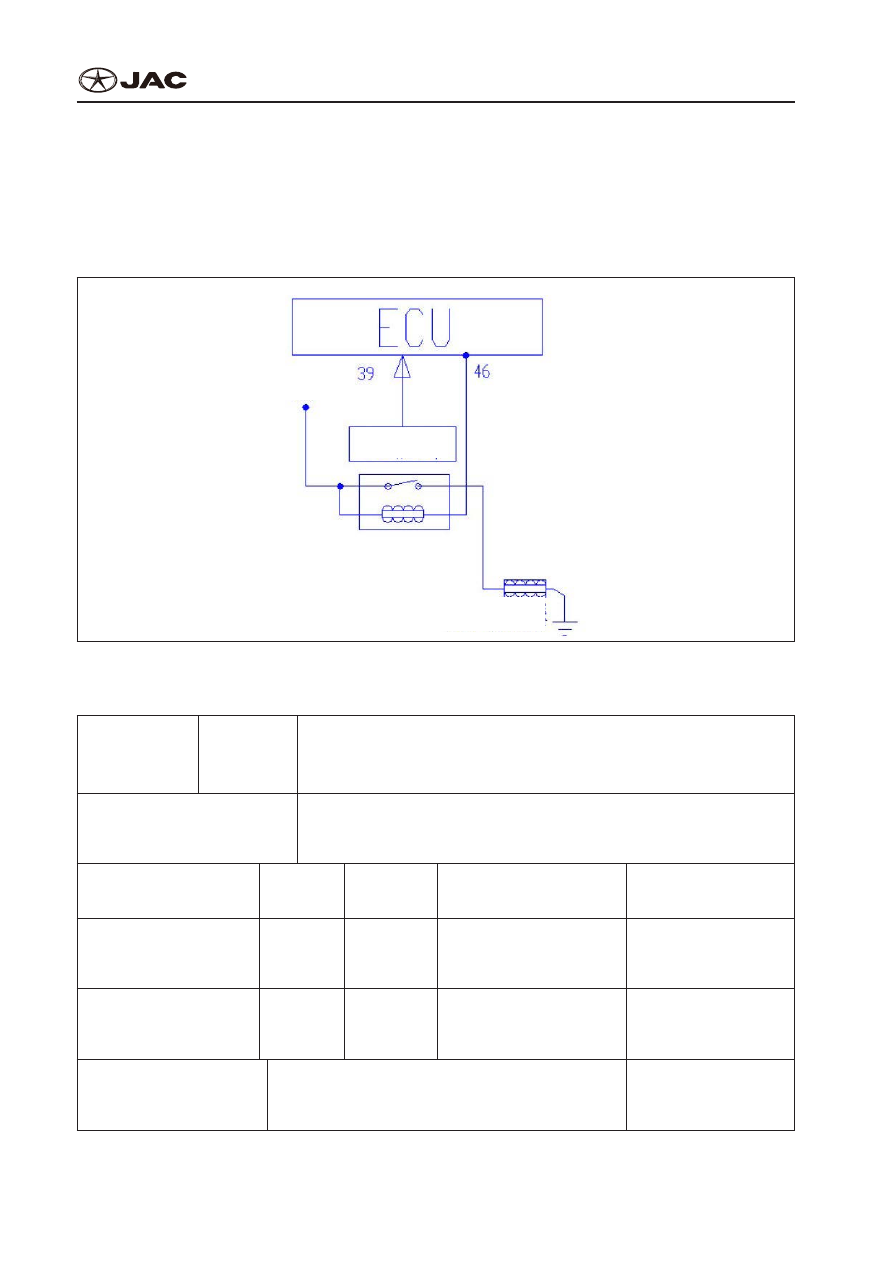

DTC P1530 P2000 Control of Air-conditioning Compressor

Средство Управления Компрессора Кондиционирования Воздуха

DTC P1530 P2000

Illustration

Иллюстрация

Power supply

Электропитание

Requirement signal of air

Сигнал требования

воздуха

Clutch of air-conditioning compressor

Муфта компрессора кондиционера

Diagnosis Steps

Этапы Диагностики

Trouble Code:

Код Неис-

правности:

P1530-1

The circuit of air-conditioning compressor relay is short circuited to

the anode of power supply.

На цепи реле компрессора кондиционирования воздуха про-

изошло короткое замыкание на анод источника питания.

Preparation of emergency control

scheme:

Подготовка аварийной схемы

управления:

● The trouble light keeps on till no trouble.

● Индикатор неисправности продолжает гореть, но неисправности нет.

● The air conditioner doesn’t work.

●

Кондиционер не работает.

Wiring terminal:

Монтажный зажим:

MT20U

Compressor relay

Реле компрессора

Normal testing signal

Нормальный провероч-

ный сигнал

Battery:

Батарея:

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

12V

Relay driver:

Привод реле:

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

Working=0V

Работает = 0В

Un-working=12V

Не работает = 12В

Judgment Conditions

Условия оценки

Possible Causes

Возможные причины

Countermeasure for

Reference

Контромеры для инфор-

мации

S5 Service manual

S5 Инструкция по техобслуживанию

Engine Control System

Система Управления Двигателя

EMS-107

Detect the air conditioner

system

Следит за системой конди-

ционера.

Lasting time>3 seconds

Длительность > 3 секунд

1) The circuit of repairment wire harness is short

circuited to the positive electrode of power supply.

1) На цепи ремонтной проводки произошло ко-

роткое замыкание на положительный электрод

источника питания.

2) The relay is damaged.

2) Реле повреждено.

3) ECM fails.

3) ECM отказал.

1) Repair the wire

harness.

1) Отремонтируйте

проводку.

2) Replace the relay.

2) Замените реле.

3) Replace ECM.

3) Замените ECM.

Trouble Code:

Код Неис-

правности:

P1530-2

The circuit of air-conditioning compressor relay is open or short

circuited to the ground.

Цепь реле компрессора кондиционирования воздуха разомкнута

или произошло короткое замыкание на землю.

Preparation of emergency

control scheme:

Подготовка аварийной схе-

мы управления:

● The trouble light keeps on till no trouble.

● Индикатор неисправности продолжает гореть, но неисправности нет.

● The air conditioner doesn’t work (circuit being open).

● Кондиционер не работает (цепь разомкнута).

● The air conditioner works normally (circuit being short circuited to the ground).

● Кондиционер работает нормально (цепь коротко замкнута на землю).

Wiring terminal:

Монтажный зажим:

MT20U

Compressor relay

Реле компрессора

Normal testing signal

Нормальный провероч-

ный сигнал

Battery:

Батарея:

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

12V

Relay driver:

Привод реле:

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

Working=0V

Работает = 0В

Un-working=12V

Не работает = 12В

Judgment Conditions

Условия оценки

Possible Causes

Возможные причины

Countermeasure for

Reference

Контромеры для инфор-

мации

Detect the air conditioner

system

Следит за системой конди-

ционера.

Lasting time> 3 seconds

Длительность > 3 секунд

1) The joints are not connected very well.

1) Разъемы недостаточно соединены.

2) The circuit to battery is open.

2) Цепь к батарее разомкнута.

3) The circuit of repairment wire harness is short

circuited to the negative electrode of power supply.

3) На цепи ремонтной проводки произошло ко-

роткое замыкание на отрицательный электрод

источника питания.

4) The circuit of repairment wire harness is open.

4) Цепь ремонтной проводки разомкнута.

5) The relay is damaged.

5) Реле повреждено.

6) ECM fails.

6) ECM отказал.

1) Re-joint.

1) Переподключите.

2) Repair the wire

harness.

2) Отремонтируйте

проводку.

3) Repair the wire

harness.

3) Отремонтируйте

проводку.

4) Repair the wire

harness.

4) Отремонтируйте

проводку.

5) Replace the relay.

5) Замените реле.

6) Replace ECM.

6) Замените ECM.

EMS-108

S5 Service manual

S5 Инструкция по техобслуживанию

Engine Control System

Система Управления Двигателя

DTC P1530 P2000 Control of Air-conditioning Compressor

Средство Управления Компрессора Кондиционирования Воздуха

DTC P1530 P2000

Illustration

Иллюстрация

Power supply

Электропитание

Requirement signal of air

Сигнал требования

воздуха

Clutch of air-conditioning compressor

Муфта компрессора кондиционера

Diagnosis Steps

Этапы Диагностики

Trouble Code:

Код неис-

правности:

P1530-1

The circuit of air-conditioning compressor relay is short circuited

to the anode of power supply.

На цепи реле компрессора кондиционирования воздуха про-

изошло короткое замыкание на анод источника питания.

Preparation of emergency control

scheme

Подготовка аварийной схемы

управления

● The trouble light keeps on till no trouble.

● Индикатор неисправности продолжает гореть, но неисправности нет.

● The air conditioner doesn’t work.

●

Кондиционер не работает.

Wiring terminal:

Монтажный зажим:

MT20U

Compressor relay

Реле компрессора

Normal testing signal

Нормальный провероч-

ный сигнал

Battery:

Батарея:

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

12V

Relay driver

Привод реле

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

Working=0V

Работает = 0В

Un-working=12V

Не работает = 12В

Judgment Conditions

Условия оценки

Possible Causes

Возможные причины

Countermeasure for

Reference

Контромеры для ин-

формации

S5 Service manual

S5 Инструкция по техобслуживанию

Engine Control System

Система Управления Двигателя

EMS-109

Detect the air conditioner

system

Следит за системой конди-

ционера.

Lasting time > 3 seconds

Длительность > 3 секунд

1) The circuit of repairment wire harness is short

circuited to the positive electrode of power supply.

1) На цепи ремонтной проводки произошло короткое

замыкание на положительный электрод источни-

ка питания.

2) The relay is damaged.

2) Реле повреждено.

3) ECM fails.

3) ECM отказал.

1) Repair the wire

harness.

1) Отремонтируйте

проводку.

2) Replace the relay.

2) Замените реле.

3) Replace ECM.

3) Замените ECM.

Trouble Code:

Код неисправ-

ности:

P1530-2

The circuit of air-conditioning compressor relay is open or short circuited to the

ground.

Цепь реле компрессора кондиционирования воздуха разомкнута или произош-

ло короткое замыкание на землю.

Preparation of emergency

control scheme

Подготовка аварийной схемы

управления

● The trouble light keeps on till no trouble.

● Индикатор неисправности продолжает гореть, но неисправности нет.

● The air conditioner doesn’t work (circuit being open).

● Кондиционер не работает (цепь разомкнута).

● The air conditioner works normally (circuit being short circuited to the ground).

● Кондиционер работает нормально (цепь коротко замкнута на землю).

Wiring terminal:

Монтажный зажим:

MT20U

Compressor relay

Реле компрессора

Normal testing signal

Нормальный провероч-

ный сигнал

Battery:

Батарея:

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

12V

Relay driver:

Привод реле:

Refer to illustrations of

electric appliance system

Смотри рисунок системы

электроприбора

Working=0V

Работает = 0В

Un-working=12V

Не работает = 12В

Judgment Conditions

Условия оценки

Possible Causes

Возможные причины

Countermeasure for

Reference

Контромеры для ин-

формации

Detect the air conditioner

system

Следит за системой конди-

ционера.

Lasting time > 3 seconds

Длительность > 3 секунд

1) The joints are not connected very well.

1) Разъемы недостаточно соединены.

2) The circuit to battery is open.

2) Цепь к батарее разомкнута.

3) The circuit of repairment wire harness is short

circuited to the negative electrode of power supply.

3) На цепи ремонтной проводки произошло ко-

роткое замыкание на отрицательный электрод

источника питания.

4) The circuit of repairment wire harness is open.

4) Цепь ремонтной проводки разомкнута.

5) The relay is damaged.

5) Реле повреждено.

6) ECM fails.

6) ECM отказал.

1) Re-joint.

1) Переподключите.

2) Repair the wire

harness.

2) Отремонтируйте

проводку.

3) Repair the wire

harness.

3) Отремонтируйте

проводку.

4) Repair the wire

harness.

4) Отремонтируйте

проводку.

5) Replace the relay.

5) Замените реле.

6) Replace ECM.

6) Замените ECM.
