JAC S5. Руководство - часть 18

GI-18

S5 Service manual

S5 Ииструкция по техобслуживанию

Gasoline Engine

Бензиновый Двигатель

Trouble

Проблема

Possible Cause

Возможная Причина

Repair

Ремонт

Blockage of radiator

Закупорка радиатора

Foreign matter in coolant

Инородное тело в охлаждающей

жидкости

Deformation of radiator

Деформация радиатора

Clean cooling water passage and

replace coolant

Прочистить водотоки и заменить

охлаждающую жидкость

Replace radiator

Заменить радиатор

Air leakage in exhaust pipe

Утечка воздуха в выхлопной трубе

Looseness of joint

Ослаблено соединение

Damage of pipeline or muffler

Повреждение трубопровода или

глушителя

Damage of gasket

Повреждение прокладки

Breakdown of exhaust pipe

Поломка выхлопной трубы

Screw down again

Заново закрепить трубу

Repair or replace

Отремонтировать или заменить

Replace

Заменить

Check and replace

Проверить и заменить

Abnormal noise in exhaust system

Посторонние шумы в выхлопной

системе

Muffler partion plate separated

Разделена перегородка глушителя

Damage of exhaust pipe lifting lug

Повреждение подъемной скобы

выхлопной трубы

Pipeline or muffler contacting with

vehicle body

Трубопровод или глушитель сопри-

касаются с кузовом автомобиля

Damage of pipeline or muffler

Повреждение трубопровода или

глушителя

Damage of three-way catalyst

Повреждение трёхкомпонентного

нейтрализатора

Replace

Заменить

Check and replace

Проверить и заменить

Check and rectify

Проверить и исправить

Repair or replace

Отремонтировать или заменить

Check and replace

Проверить и заменить

GI-19

S5 Service manual

S5 Ииструкция по техобслуживанию

Gasoline Engine

Бензиновый Двигатель

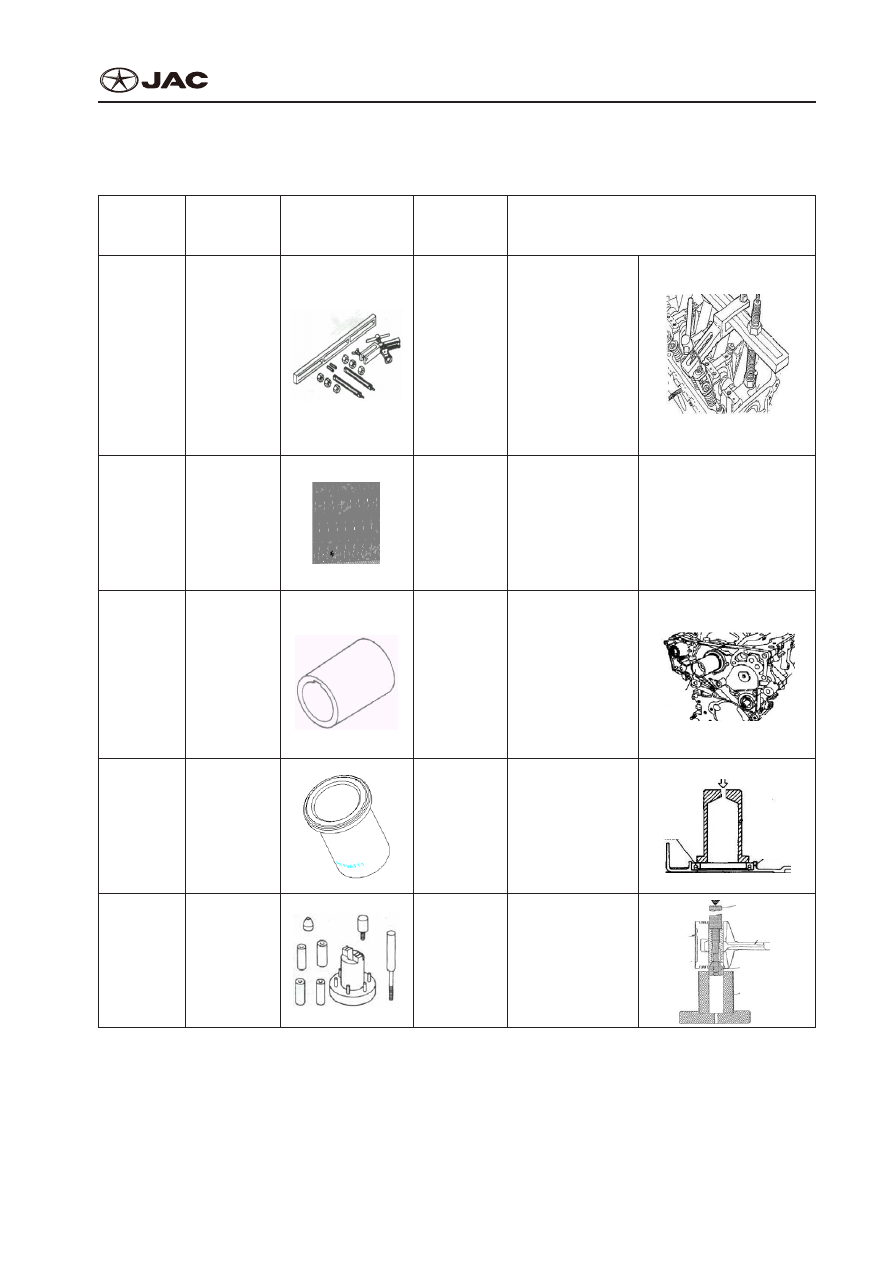

Special Tools

Специальные Инструменты

Serial No.

Серий-

ный №

Name

Название

Outline Drawing

Габаритный

чертеж

Code

Код

Purpose

Цель

1

1

Valve spring

compressor

Приспо-

собление

для сжатия

клапанной

пружины

JAC-T1F001

JAC-T1F001

For dismounting

engine valve and

related parts when

there is no need to

take off it

Демонтаж кла-

пана цилиндра

двигателя и

связанных с ним

деталей, когда в

этом нет необхо-

димости

2

2

Erector of

camshaft oil

seal

Сборщик

сальника

распреде-

лительного

вала

JAC-T1F002

JAC-T1F002

For mounting the

engine camshaft

oil seal

При установке

сальника рас-

пределительного

вала двигателя

3

3

Front oil seal

guider of

crankshaft

Руководить

монтажом

переднего

сальника

коленчатого

вала

JAC-T1F003

JAC-T1F003

Play the guiding

role when

mounting the

front oil seal of

crankshaft

Играть направля-

ющую роль при

установке перед-

него сальника

коленчатого вала

Guider

Направл

яющий

валик

4

4

Erector of

front oil seal

of crankshaft

Сборщик

переднего

сальника

коленчатого

вала

JAC-T1F004

JAC-T1F004

For mounting

front oil seal of

crankshaft

При установке пе-

реднего сальника

коленчатого вала

Oil seal

Сальник

Front

Передняя

крышка

cover

5

5

Replacer of

pistion pin

Рабочий,

заменяю-

щий пор-

шневой

палец

JAC-T1F005

JAC-T1F005

For dismounting

and mounting

engine piston pin

При демонтаже и

установке пор-

шневого пальца

двигателя

Pressure rod

Давление

стержня

Forward mark

Передняя

маркировка

Guide block

Направлюящий

блок

Base

База

Forward

mark

Передняя

маркиров

ка

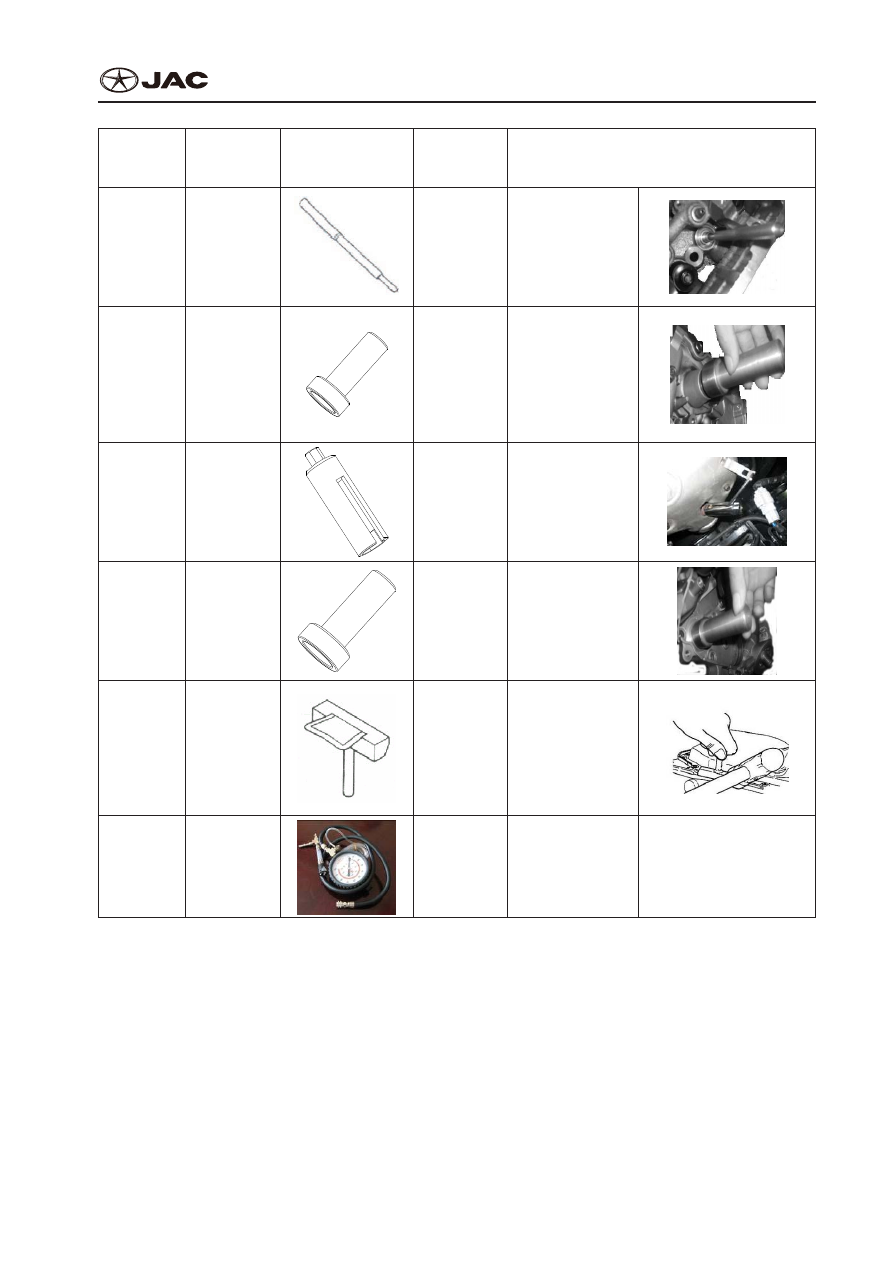

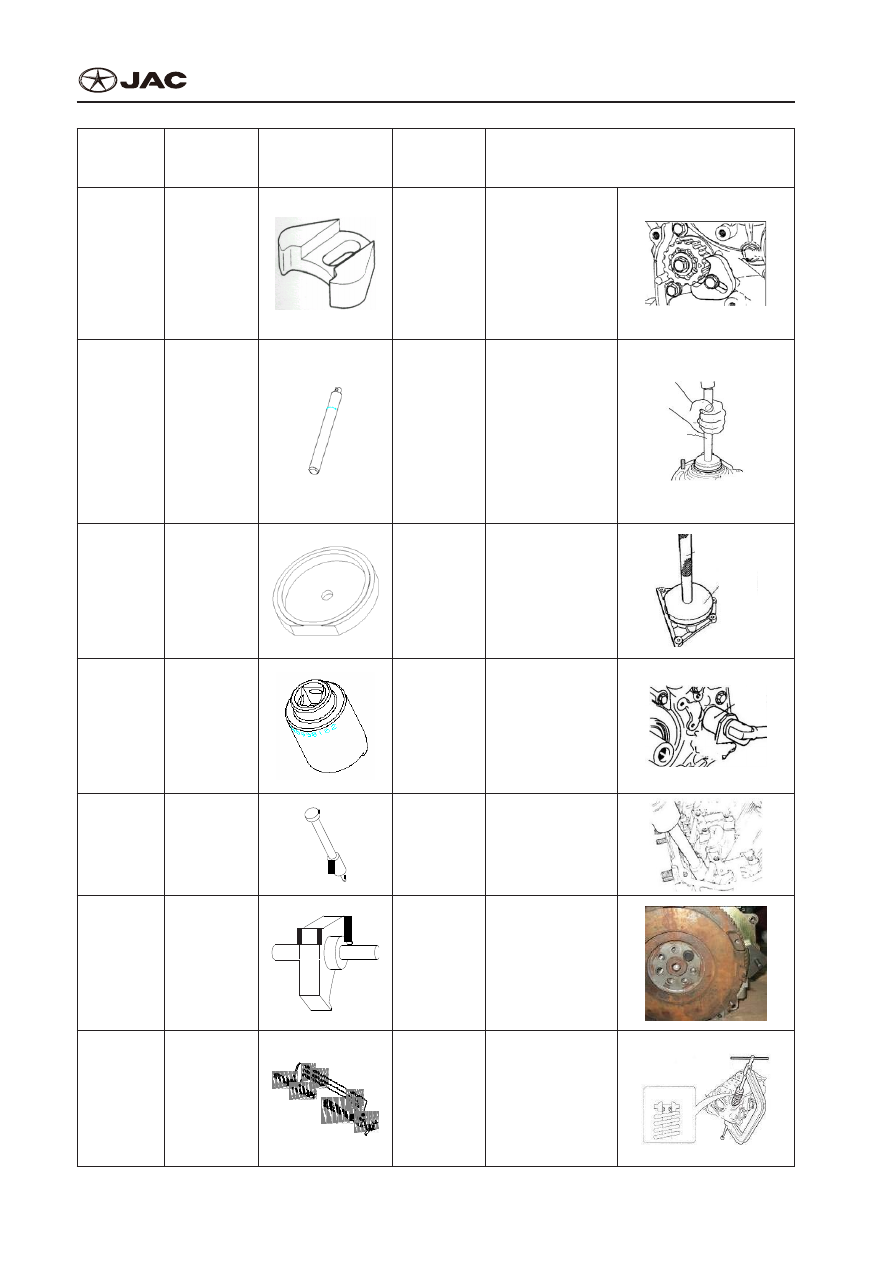

GI-20

S5 Service manual

S5 Ииструкция по техобслуживанию

Gasoline Engine

Бензиновый Двигатель

Serial No.

Серий-

ный №

Name

Название

Outline Drawing

Габаритный

чертеж

Code

Код

Purpose

Цель

6

6

Timing

toothed

belt wheel

stopper

Стопор

колеса

синхронного

зубчатого

ремня

JAC-T1F006

JAC-T1F006

For supporting and

fixing the balancing

shaft sprocket

wheel

При обслужива-

нии и ремонте

цепной шестерни

вала

7

7

Handle

Ручка

JAC-T1F007

JAC-T1F007

Applied with

relevant mounting

equipment to install

the bearing

Применяется

вместе с соот-

ветствующим

монтажным

оборудованием

при установке

подшипника

Handle

Рукоятка

8

8

Erector of

rear oil seal

of crankshaft

Сборщик

заднего

сальника

коленчатого

вала

JAC-T1F008

JAC-T1F008

For mounting

rear oil seal of

crankshaft

При установке

заднего сальника

коленчатого вала

Handle

Рукоятка

Erector of rear

oil seal of

crankshaft

Монтажник

заднего

сальника

коленчатого

вала

9

9

Special

sleeve for

dual-gear

Специаль-

ный рукав

для сдвоен-

ного зубча-

того колеса

JAC-T1F009

JAC-T1F009

For dismounting

and mounging the

front cover screw

of engine

При демонтаже и

установке болтов

передней крышки

двигателя

Special sleeve

for dual-gear

Специальные

рукава

сдвоенных

зубчатых

колёс

10

10

Erector for

valve oil seal

Сборщик

сальника

клапана

JAC-T1F010

JAC-T1F010

For mounting valve

oil seal

При установке

сальника клапана

11

11

Stopper of

flywheel

Стопор

маховика

JAC-T1F011

JAC-T1F011

For fixing the

flywheel to make

the dismantlment

easy

При ремонте

маховика с целью

облегчения де-

монтажа

12

12

Valve spring

compresor

Приспо-

собление

для сжатия

клапанной

пружины

JAC-T1F012

JAC-T1F012

For dismounting

the engine valve

and related parts

in disassembly

При демонтаже

клапана двигате-

ля и связанных с

ним деталей

GI-21

S5 Service manual

S5 Ииструкция по техобслуживанию

Gasoline Engine

Бензиновый Двигатель

Serial No.

Серий-

ный №

Name

Название

Outline Drawing

Габаритный

чертеж

Code

Код

Purpose

Цель

13

13

Withdrawal

tool of valve

conduit

Инструмент

для снятия

трубопрово-

да клапана

JAC-T1F013

JAC-T1F013

For dismounting

the valve conduit

При демонтаже

трубопровода

клапана

14

14

Erecting of

balancing

shaft oil seal

Сборка

сальника

баланси-

ровочного

вала

JAC-T1F014

JAC-T1F014

For mounting the

oil seal at the

balancing shaft of

engine

При установ-

ке сальника на

балансировочном

вале двигателя

15

15

Oxygen

sensor

spanner

Рожковый

ключ кис-

лородного

датчика

JJAC-

T1F015

JJAC-

T1F015

For dismounting

and mounting the

oxygen sensor

При демонтаже и

установке кисло-

родного датчика

16

16

Erecting for

pulley oil

seal

Сборка

сальника

шкива

JAC-T1F016

JAC-T1F016

For mounting the

oil seal of engine’s

timing pulley

При установке

сальника шкива

синхронизации

двигателя

17

17

Oil pan

stripper

Рабочий,

осущест-

вляющий

демонтаж

поддона

картера

JAC-T1F017

JAC-T1F017

For dismounting

the oil pan

При демонтаже

поддона картера

18

18

Fuel

pressure

gauge

Манометр

топлива

JAC-T1F018

JAC-T1F018

For measuring the

fuel pressure

Для измерения

давления топлива
