(22Ib).
If the belt is excessively relaxed,
have its tension adjusted by the JAC
dealer.
Inspect the operation function of air
conditioner
1. Start the engine with the air condi鄄
tioner set at the minimum tempera鄄
ture.
2. If no cold air is blown out from the
instrument panel opening, have the
air conditioning system checked by
the JAC dealer.

Lubrication

It is necessary to lubricate the air
conditioning pump and the sealing
port from time to time, so run the air
conditioner for at least 10 min. every
week, especially in the seasons
when air conditioner is not used, as
this is absolutely necessary.

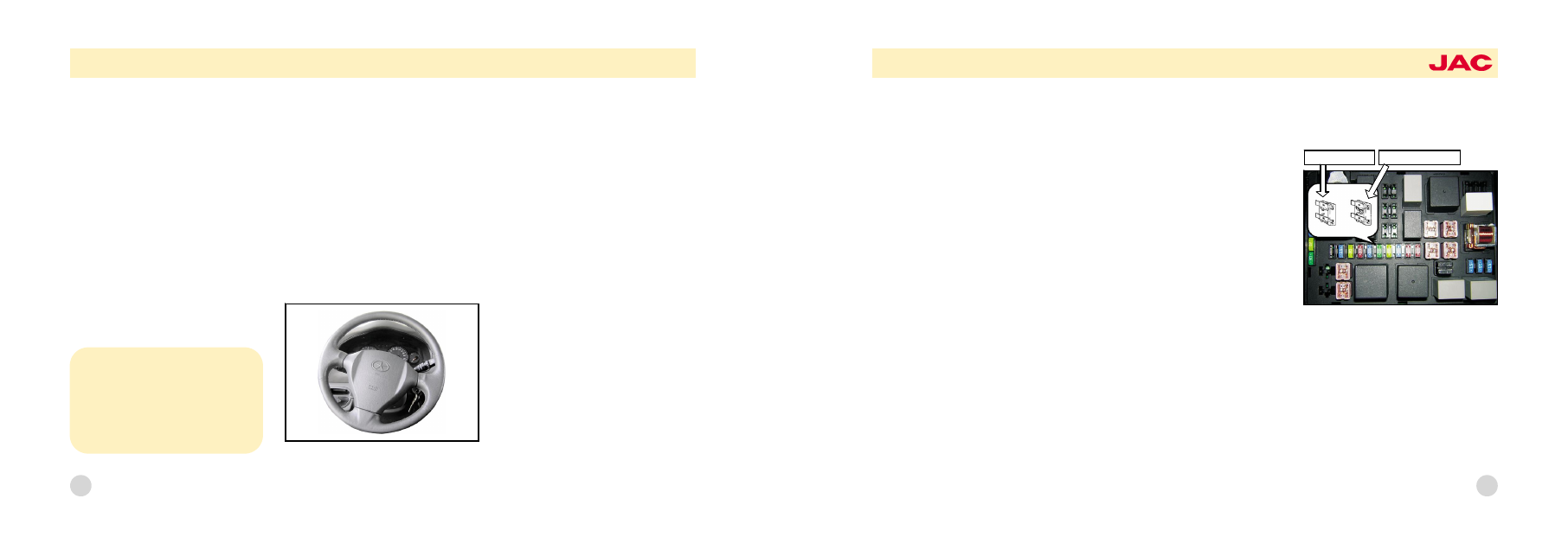

Inspect steering wheel
Free travel of steering wheel

To inspect the free travel of steering
wheel, park the vehicle with four
wheels straight to the front, and light鄄
ly turn the steering wheel to the rear
and outward. Hold the steering wheel
with hands lightly and operate the
steering wheel flexibly according to
the resistance marked on the free
travel range. If the free travel has ex鄄
ceeded the normal range, have it
checked by the JAC dealer, and ad鄄
just or repair the steering wheel when
necessary.

Inspect clutch pedal
Free travel

Turn off the engine and step on the
clutch pedal until a change of resis鄄
tance is felt. This is the free travel of
the clutch pedal. The free travel must

Caution:
音 Operating the air conditioning
system at low temperature for
long time may damage the air
conditioning pump.

Maintenance by vehicle owner

122

be within the specified range. If not,
have it checked by the JAC dealer.
Make adjustment or repair when nec鄄
essary.

Inspect braking pedal
Gap

You need an assistant to inspect the
gap of the braking pedal. Ask your
assistant to step on the braking ped鄄
al several times in succession, and
keep the pedal pressed with a force
of 490N. The gap of braking pedal is
the distance between the braking
pedal surface and the acoustic plate
below the floor mat. If this gap is not
within the specified range, have it
checked by the JAC dealer, and
make adjustment or repair when nec鄄
essary.

Inspect driving belt

The tension of the driving belt should
be

inspected

periodically,

and

should be adjusted when necessary.
In the meantime, check the belt for
any trace of breaking, wearing or
ageing, and replace it when neces鄄
sary. Check the routing of the belt
and determine that no engine part
will obscure the movement of the
belt. After the belt is replaced, the
new belt should be re-adjusted after
two or three weeks, to eliminate any
relaxing occurring after the use.

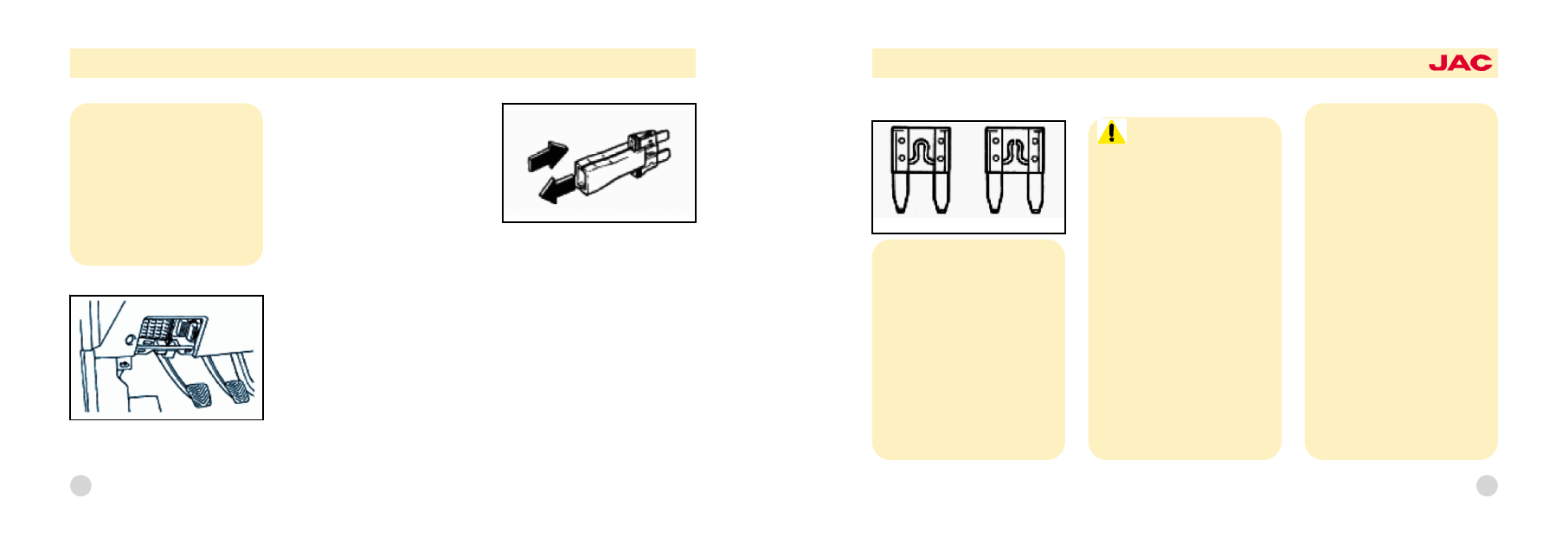

Inspect and replace fuse
Replace fuse

The fuse will be blown when the sys鄄
tem current exceeds the specified
range. Therefore, it is necessary to
prevent damage to wires. (The cause
is normally system short-circuiting or
excessive high load). If this is not the
cause, ask the JAC dealer to deter鄄
mine the cause.

123

damaged part undamaged part

Replace auxiliary fuse

Below the driver position instrument
penal are provided the fuse box for

lights and other electronic devices.
You can see a circuit diagram inside
the fuse box. If the lights or other
electronic devices stop working, a
blown fuse may be the cause. If the
fuse has been blown, you can see
that the metal wire inside the fuse
capsule is burnt. If you have identi鄄
fied a blown fuse, proceed as the fol鄄
lowing:
1. Turn off the ignition switch and all
other switches.
2. Open the fuse box and check
each fuse. Pull each fuse in your di鄄
rection (to facilitate operation, smaller
"fuse removal tool" is provided in the
fuse box.).

3. It is necessary to check all fuses,
regardless whether burnt fuse has
been identified.
4. Replace a blown and old fuse with
a new fuse of the same Ampere rat鄄
ing. The fuse should be properly fit鄄
ted into the clamp. If not, have the
JAC dealer repair or replace the fuse
clamp. If you have no spare fuse
available, you may use a fuse of the
same or lower Ampere rating for
those that can still work without a

Caution:
音 To replace the fuse, never
use a fuse other than the original
one in type or Ampere rating.
Never use a wire or a fuse with
higher Ampere rating, as this
can cause damage to the circuit
and burn the vehicle.

Maintenance by vehicle owner

124

fuse (radio or lighter, etc.)

Inspect batteries

Damaged

Normal

Caution:
音 A blown fuse indicates a fault

in the circuit. If the replaced fuse
is blown immediately after the
switch for the relevant device is
turned on, it indicates serious
damage to the fuse and assis鄄
tance from JAC dealer is required.
Never use a fuse other than one
with the same or lower Ampere
rating. A fuse with higher rating
may result in damage to the circuit
or burning of the vehicle.

Warning:

音 Take care about batteries!

Follow the precautions given be鄄
low when handling batteries, to
avoid any accidents.
音 Batteries contain highly corro鄄

sive sulfuric acid, and never allow
electrolyte

splatter

onto

the

clothes or painting surface. In
case of any electrolyte splattered
on your body, immediately do the
following:
音 If any electrolyte splatters onto

your skin, rinse it with clean water
for at least 15 minutes, and see
the doctor as soon as possible.
( If any electrolyte splatters into
your eyes, immediately rinse with
clean water, and see a doctor as
soon as possible. If possible, con鄄

tinue to wash the eyes with
sponge or soft cloth dipped with
water.
音 If any electrolyte has been

swallowed, drink large amount of
water and milk, and eat un鄄
cooked eggs and vegetable oil. It
is preferable to see the doctor
immediately.
音 During battery charging (using

battery charger or vehicle gener鄄
ator), gas may produce. The fol鄄
lowing precautions must be ob鄄
served to avoid any accidents:
音 Charging should be performed

at a well ventilated place.
音 Do not bring any cigarette

lighter, spark or flame close to
the battery.
音 Keep children away from the

charging area.

125

Inspect batteries
Keep the batteries clean. In case of
rusting around battery terminal and
connectors, clean it with water and
sodium bicarbonate, and apply
grease to the connectors after drying.

Inspect motor -driven cooling
fan

Check the engine cooling fan. If the
engine cooling liquid temperature is
high, the engine cooling fan should
start automatically.

Inspect condenser cooling fan

When the air conditioner is operating,
the condenser cooling fan should
operate automatically.

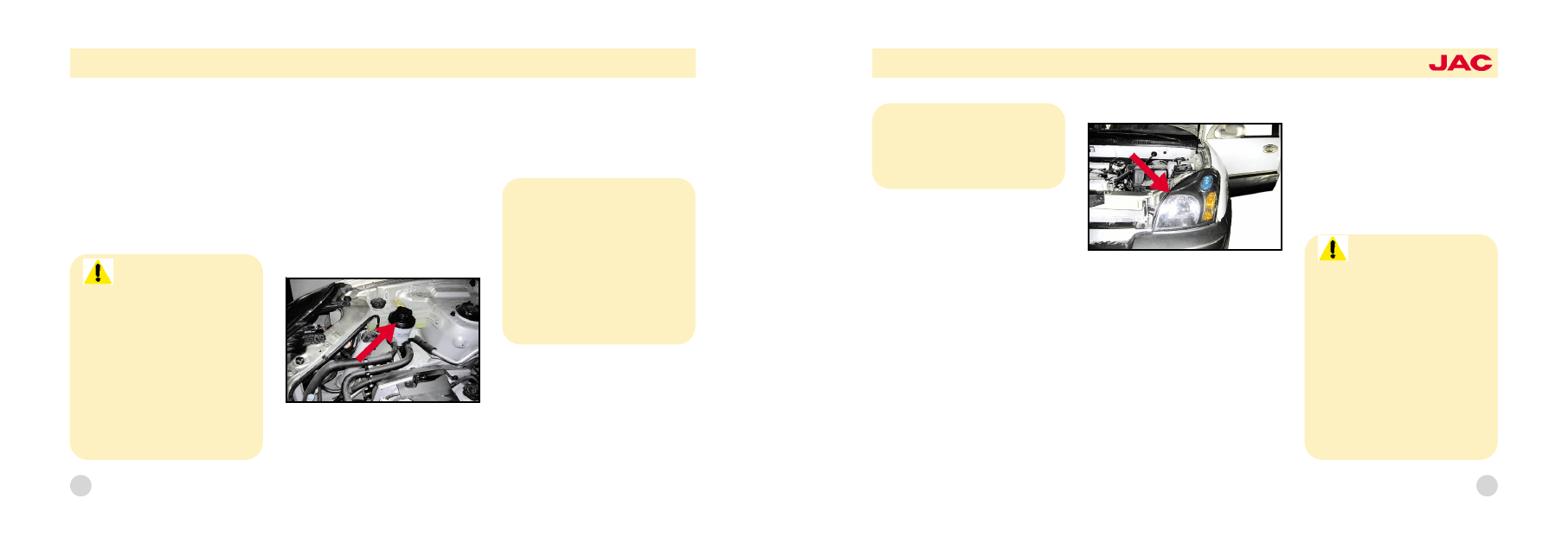

Inspect power steering oil level

The power steering oil level should
be inspected periodically.
To check the power steering oil level,

turn off the ignition switch and check
the power steering oil tank level. This
level should be between "MAX" and "
MIN".

It is recommended to use the follow鄄
ing power oil:
Use type PSF-3 power oil.

Note:
音 After the engine is started in
winter (below -20益), the power
steering pump may produce a
frictional noise. If it stops after
warming up, it is normal. This is
a characteristic of the power
steering oil at low temperature.

Maintenance by vehicle owner

126

Warning院

音 The cooling fan is controlled by
the engine cooling liquid temper鄄
ature, and can run when the en鄄
gine is not operating. Be careful
about safety when working near
the cooling fan. The fan will stop
running automatically when the
temperature of engine cooling liq鄄
uid has decreased. This is normal.

Power steering oil pipe

Inspect the power steering oil pipe
connector periodically for oil leakage.
If the pipe has seriously ruptured or
worn, immediately replace this oil
pipe.

Replace bulbs

Before replacing a bulb, confirm that
the relevant switch has been turned
off. The serial number and power of
the new bulb should be the same as
those of the old one to be replaced.

Headlights

Replacement method:
1. Wait for the cooling of bulb, and
use devices to protect your eyes.
2. Hold the bulb at the plastic holder
and avoid contact the glass.
3. Remove the power cord in the rear
of the headlight.
4. Push in the bulb spring and re鄄
move the bulb in the headlight.
5. Open the protection cover and
align the headlight hole with the

plastic bulb holder to fit in the new
bulb. Fix the bulb spring and con鄄
nect the power cord.
6. Replace the cover and store the
old bulb.
7. Check the luminance of the head鄄
light.

Note:
音 Never start the engine when
there is no power oil in the pow鄄
er steering oil tank.

127

Warning院

音 A new bulb is pressurized, and

if it breaks, the glass debris will fly
off under pressure. Therefore eye
protection devices should be
used in handling halogen bulbs,
to avoid injury to you and others
by bulb. A lit bulb must not con鄄
tact with liquid. When a headlight
is damaged or broken, replace it.
Place the bulb at a location not
accessible by children, and store
the old bulbs with care.

Waste gas exhaust control system
