14

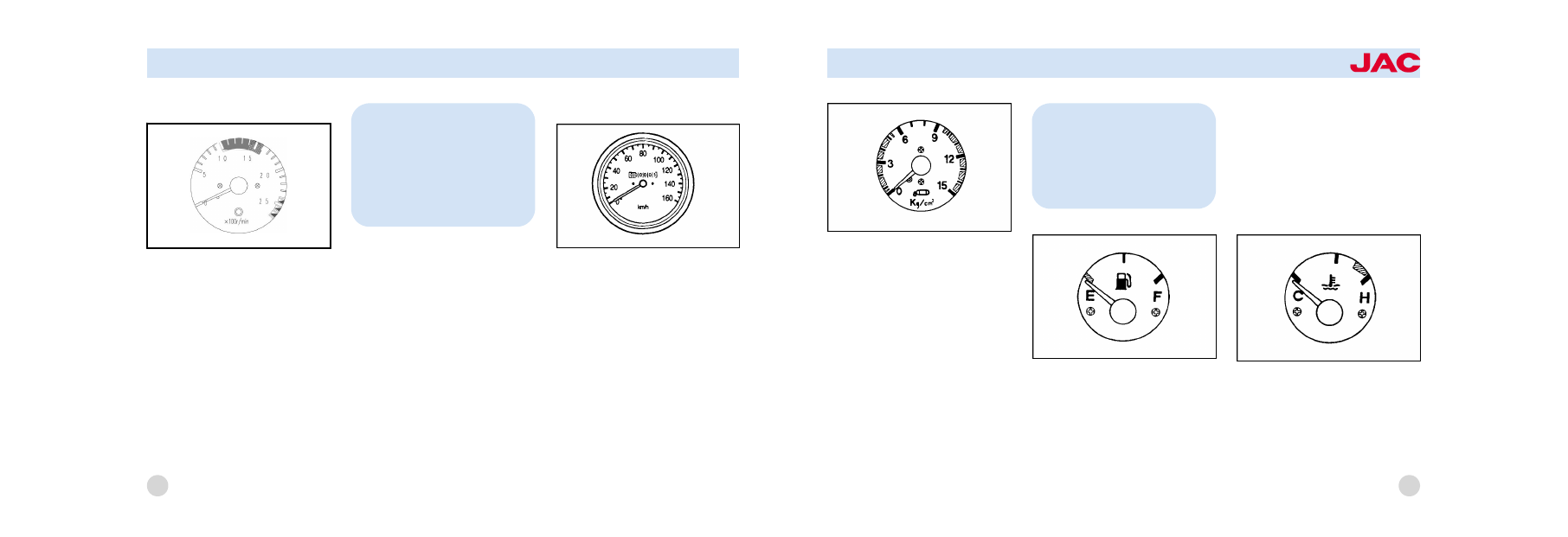

TACHOMETER

The tachometer registers

the

speed of your engine in revolutions
per minute (rpm). It is useful to
help you shift at the appropriate
engine speed to avoid lugging or
over running.

Now there are two kinds of
tachometer which can be choose
acording the speed of the engine ,
the tachometer of the max zone is
3100 r/min,the red zone is 2700r/
min;the other max zone is 2700r/
min , the red zone is 2500r/min.

SPEEDOMETER

The speedometer indicates the ve鄄
hicle speed in kilometers or miles
per hour.
ODOMETER
The odometer records the total
driving distance in kilometers or
miles, and is useful for keeping a
record for maintenance intervals.
AIR PRESSURE GAUGE

CAUTION:
The engine should not be raced
to such a speed that the needle
enters the red zone on the
tachometer face. This can
cause severe engine damage.

INSTRUMENTS & CONTROLS

15

The air pressure gauge indicates
the air pressure in the air reservoir
at all times.
If the air pressure drops to be鄄
low4.8-5.7kg/cm

2

, the air pilot light

comes on and the warning buzzer
will sound at the same time. If fails
to build up again , stop the engine
immediately and contact your au鄄
thorized dealer.

FUEL GAUGE

The fuel gauge will indicate the ap鄄
proximate fuel level in the tank,
when the ignition is in the "ON"po鄄
sition.
The position of the pointer will vary

slightly when accelerating, braking,
or when the vehicle is going up or
down hill. So check your fuel sup鄄
ply when the vehicle is more or
less

specified

level,

whether

standing still or moving.
WATER TEMPERATURE GAUGE

W hen the ignition switch is "ON",
this gauge indicates the tempera鄄
ture of the coolant. Under most
driving conditions, the needle will
remain

at

approximately

the

CAUTION:
If the air pressure indicates the
pressure that is below red zone
do not drive the vehicle. This is
very dangerous.

16

halfway point. Stop and go driving,
driving at high speeds during warm
weather or driving up a steep gra鄄
dient may cause the poi nter to
move toward the red sector. If your
vehicle overheats,

water lamp

comes and the indicator goes up.
However when the quantity of
coolant is below of the specifica鄄
tion, the warning buzzer will sound.
At this time, stop your vehicle im鄄
mediately.
VOLTAGE GAUGE

The voltmeter indicates the battery
state of charge. Check while the
engine is running. The pointer
should always indicate between 20
and 30 volts.
If the pointer reads above 30 volts
or below 20 volts, contact your
nearest authorized JAC dealer.
OIL PRESSURE GAUGE

The gauge indicates the engine oil
pressure while the engine is run鄄
ning.

If the gauge indicates below 0.5
kg/cm

2

, oil warning lamp comes on

and buzzerwill sound at the same
time.
At this time stop the engine imme鄄
diately and check the lubricating
system.

NOTE:
Engine oil pressure when the
engine is cold may go up
above normal pressure. If the
engine is warm, the gauge will
indicate normal pressure Imme鄄
diately.
If the oil filter is clogged, the oil
pressure warning light comes
on but the buzzer will not
sound.

INSTRUMENTS & CONTROLS

17

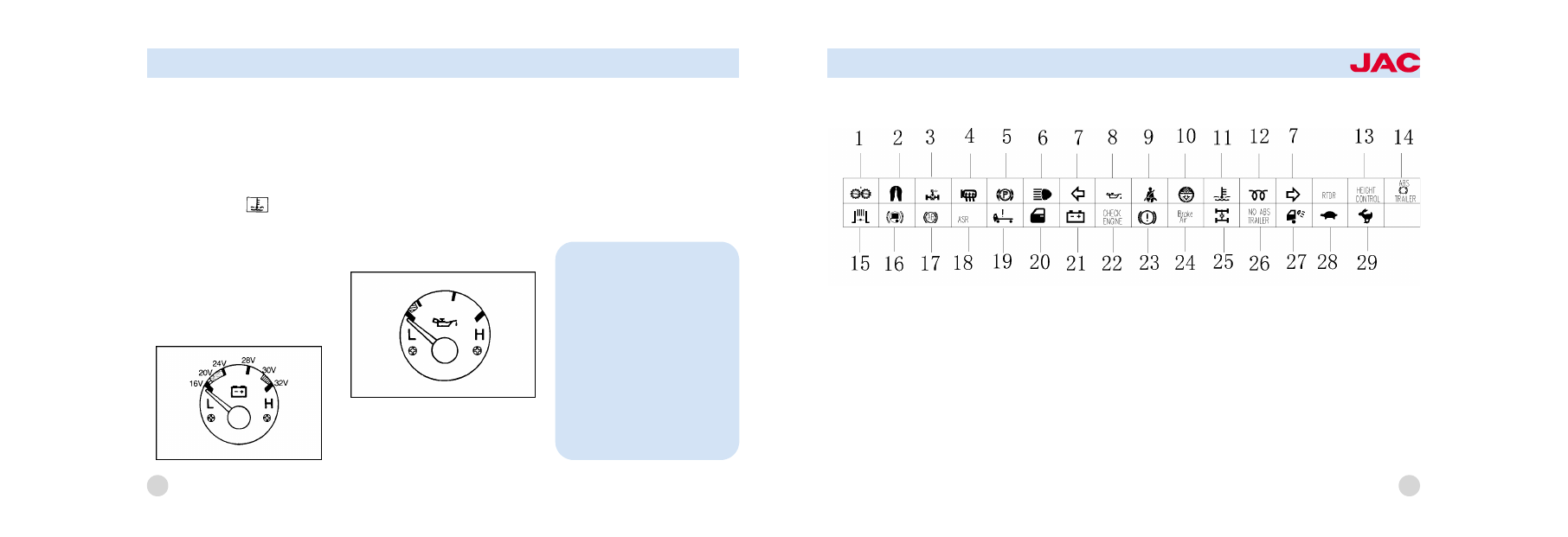

1. Auto Grease warming light
2. Trailer lock indicator light (only tractor)
3. P.T.O warning light
4. Heater mirror indicator light
5. Parking brake warning light
6. High beam indicator lights
7. Turn signal indicator lights
8. Oil pressure warning light
9. Seat belt warning light
10. Dust indicator light

11. Engine overheat warning light
12. Air heater /Relay indicator light
13. High control indicator light
14. Trailer ABS check indicator light
15. Exhaust brake warning light
16. Trailer brake light
17. ABS warning light
18. ASR warning light
19. Cab tilting warning light
20. Door ajar warning light

21. Charging system warning light
22. Engine check warning light
23. Brake warning light
24. Air pressure warning light
25. Antislip regultor light
26. Trailer NO ABS indicator
27. Working light indicator light
28. Low indicator light
29. High indicator light

INDICATOR LIGHTS

18

AUTO GREASE WARNING

LIGHT
The auto grease warning light is on
about 42 seconds when filling on
grease at each moving part,then
goes out.
This light comes on continuously
when trouble occurs on this sys鄄
tem.

TRAILER LOCK LIGHT

(ONLY TRACTOR) 渊ONLY IN鄄
STALLED IN TRCATOR冤
The trailer lock light will be illumi鄄
nated when transmission is shifted
into reverse and trailer lock switch
is on.

P.T.O INDICATOR LIGHT

The P.T.O indicator light will be illu鄄
minated when the P.T.O switch is on.

THE HEATER MIRROR IN鄄

DICATOR LIGHT
When the heater mirror switch is
on, the outside rearview mirror
glass is heated and the heat mirror
indicator light comes on at the
same time.

PARKING BRAKE

This light will be illuminated when
the parking brake is applied and
the ignition on, and should be ex鄄
tinguished when the parking brake
is released. The vehicle should not

be driven until the parking brake
has been released and the light
extinguished.

HIGH BEAM INDICATOR

LIGHT
The high beam indicator light
comes on whenever the headlights
are switched to high beam.

TURN SIGNAL INDICA鄄

TOR LIGHTS
The blinking green arrow on the
instrument panel shows the direc鄄
tion indicated by the turn signals.
If the arrow comes on but does not
blink, blinks more rapidly than nor鄄
mal or does not blink at all, a mal鄄
function in thetum signal system is
checked

OIL PRESSURE WARNING

CAUTION:
Be sure not to operate the
switch while driving as this may
cause damage to each power
train parts.

INSTRUMENTS & CONTROLS

LAMP
This lamp illuminates when the ig鄄
nition switch is set to the "ON" po鄄
sition and goes off after the engine
has started. If it lights up while the
engine is running, the engine must
be stopped at once. Contact the
nearest authorized JAC dealer.

SEAT BELT REMINDER

LIGHT
When the ignition switch is turned
on, the seat belt warning light
blinks for 5 seconds to remind the
driver to wear their seat belt. If the
driver fastens the seat belt within 5
seconds, the warning light goes
out. When the ignition switch is
turned to "ACC" or "LOCK" position,
the warning light will also go out.

ENGINE OVER HEAT WAR-

NING LIGHT
If the coolant temperature is too
high this warning light will be on, if
the coolant level is below than the
designed quantity the buzzer will
sound at the same time. At this
time pull over and stop the vehicle
as soon as possible and turn off
the engine. Then check the coolant
level. If necessary, add coolant.
Same ratio as coolant in the radia鄄
tor should be added.

AIR HEATER/RELAY LIGHT

In severe cold season, if the light
is on when turning the ignition key
to the "ON" position, hold it there
until the light is off. At this time turn
the ignition key to the "START" po鄄

sition.

WORKING LIGHT INDICA鄄

TOR LIGHT
When the working light switch is
turned on the light comes on.Turn
the switch off after finishing the
work or during driving normally.

EXHAUST BRAKE WARN鄄

ING LIGHT
The exhaust brake warning light
will be illuminated if the exhaust
brake switch is on. Put the exhaust
brake switch back in its place
where it was and this light goes
out.

TRAILER BRAKE LIGHT

(ONLYTRACTOR, PULL CARGO)
The trailer brake light comes on
when the trailer brake switch is ap鄄

19

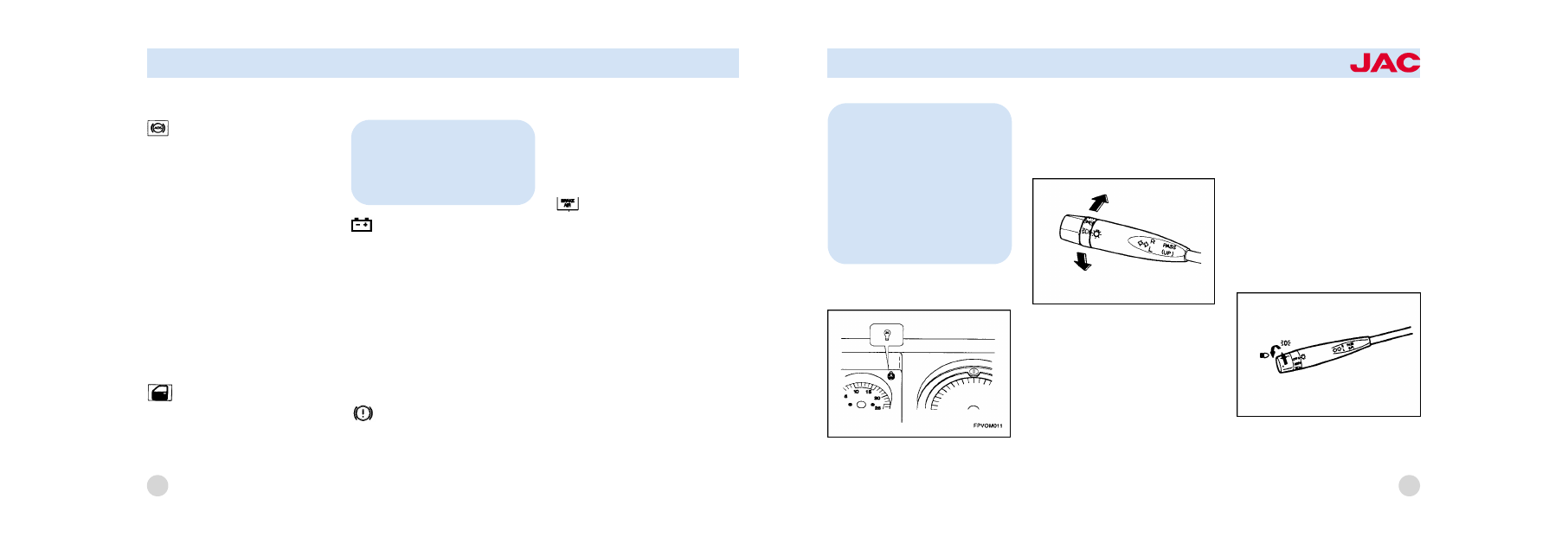

INDICATOR LIGHTS INSPEC鄄
TION KNOB

To confirm a short of the bulb,

press the knob.In case of a short
of the bulb, the bulb should be ex鄄
changed as soon as possible.
TRUN SIGNAL SWITCH

Pulling the lever back (away from
you) causes the turn signals the
left side of the vehicle to blink.
Pushing the lever forward (toward
you) causes the turn signals on the
right side of the vehicle to blink. As
the turn is completed, the lever will
automatically return to the center

position and turn off the turn sig鄄
nals at the same time. If either turn
signal indicator light blinks more
rapidly than usual, goes on but
does not blink, or does not go on
at ail, there is a malfunction in the
system. Check for a burned -out
fuse or bulb or you're your autho鄄
rized JAC dealer.
HEADLIGHT SWITCH

To operate the headlights, turn the
barrel on the end of the multifunc鄄

21

CAUTION:
If the vehicle is driven in condi鄄
tion that air pressure warning
light comes on, this is very dan鄄
gerous. If a pressure rising time
has a long interval, have the air
system checked and repaired
by an authorized dealer.

20

plied.

ABS WARNING LIGHT

When the key is turned to "ON",
ABS warning light will be on and
then off in a few seconds.
If ABS warning light remains on
while driving, or remains off when
the key is turned to "ON", there
may be a problem about ABS.
In this case, you should show an
authorized JAC dealer your vehicle
and check it as soon as possible.
Though there is a problem about
the vehicle, the normal brake sys鄄
tem will still operate except ABS

DOOR AJAR WARNING

LIGHT
The door ajar warning light warns
you that a door is not completely

closed.

CHARGE WARNING LIGHT

The charge warning light should
come on when the ignition key is
turned on, then go out when the
engine is running. If the light
comes on while you are driving,
stop and turn off the engine and
check the tension of the belt. If the
belt is loose or fraying, adjust or
replace the belt.

BRAKE WARNING LIGHT

The brake warning light will be il鄄
luminated when oil leaks from the

brake system or the brake perfor鄄
mance dropped due to wearing
brake shoe.
If possible, stop immediately and
contact your authorized dealer.

AIR PRESSURE WARNING

LIGHT
When the air pressure in the air
reservoir dropped
(below4.8 -5.7kg/cm

2

) and the en鄄

gine is on the air pressure warning
light comes on and the buzzer
sounds at the same time. Then stop
driving your vehicle immediately
and run the engine at idle. Wait un鄄
til the air pressure gets back and
this warning light will go out.

NOTE:
荫 Close the door completely.
荫 Before driving, check that
the warning light has gone out.

INSTRUMENTS & CONTROLS
