3. Hold the grip 盂 of the cab. While pressing it down, pull the safety hook 榆.
4. The cab will go up. While pressing it down to prevent abrupt motion, let it
go up slowly.

5. Push the cab all the way up, and the cab will be automatically held in posi鄄
tion by the cab stay. Insert the safety pin虞.

CAUTION:
For safety's sake, make sure the safety pin is inserted.

96

TILTING CAB

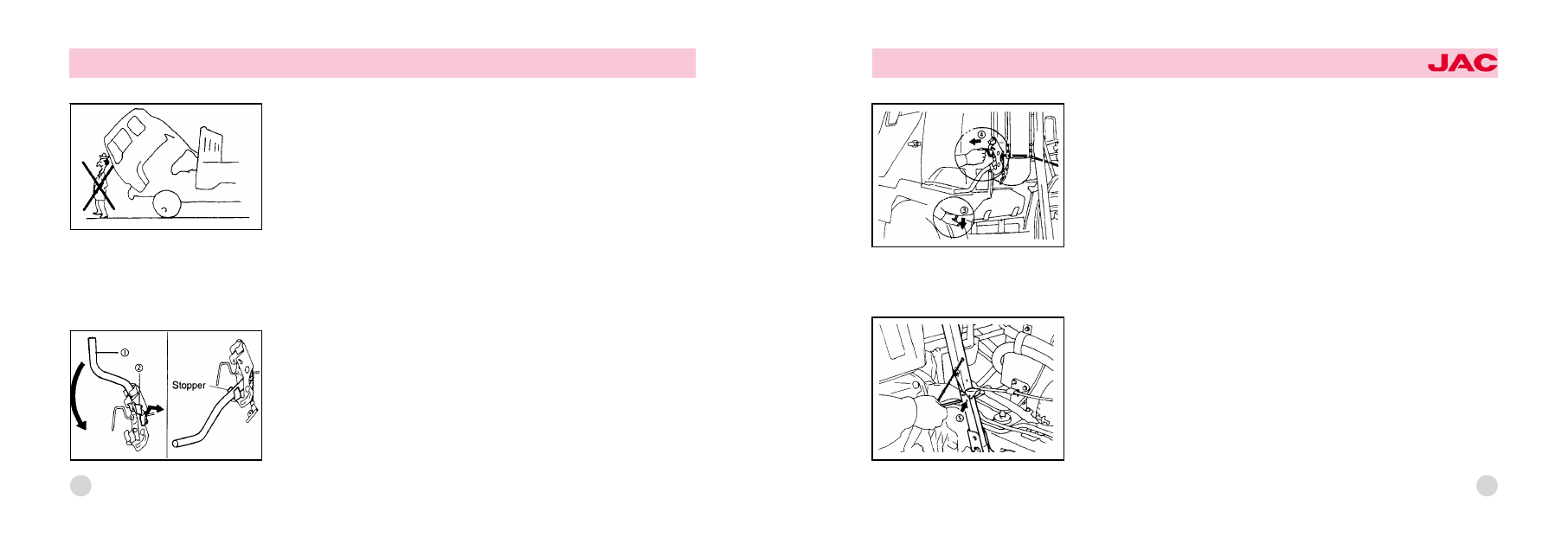

To tilt the cab, drive the vehicle to a flat surface and proceed as follows:
1. Apply the parking brake and shift the gearshift lever into neutral. Apply
chocks to the wheels and shut off the engine.
2. If there are articles on the seat, they could break the windshield when the
cab is tilted.
3. Make sure that the doors are securely closed.
4. Check to ensure that there is enough space around the cab. More than 1 m
wide space is required before and above the cab.
5. Before the cab is brought down, check to ensure that there are no waste
cloth and other combustible things left behind in the engine room.

MANUAL TILTING CAB
To raise the cab
1. Remove the hook lever key 于 from the lever 淤.
2. Pull the lever toward you.
NOTE:
Make sure that the lever is pulled all the way until it touches the stopper. If the
lever is not pulled, the hook might not fit in place when the cab is returned.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

99

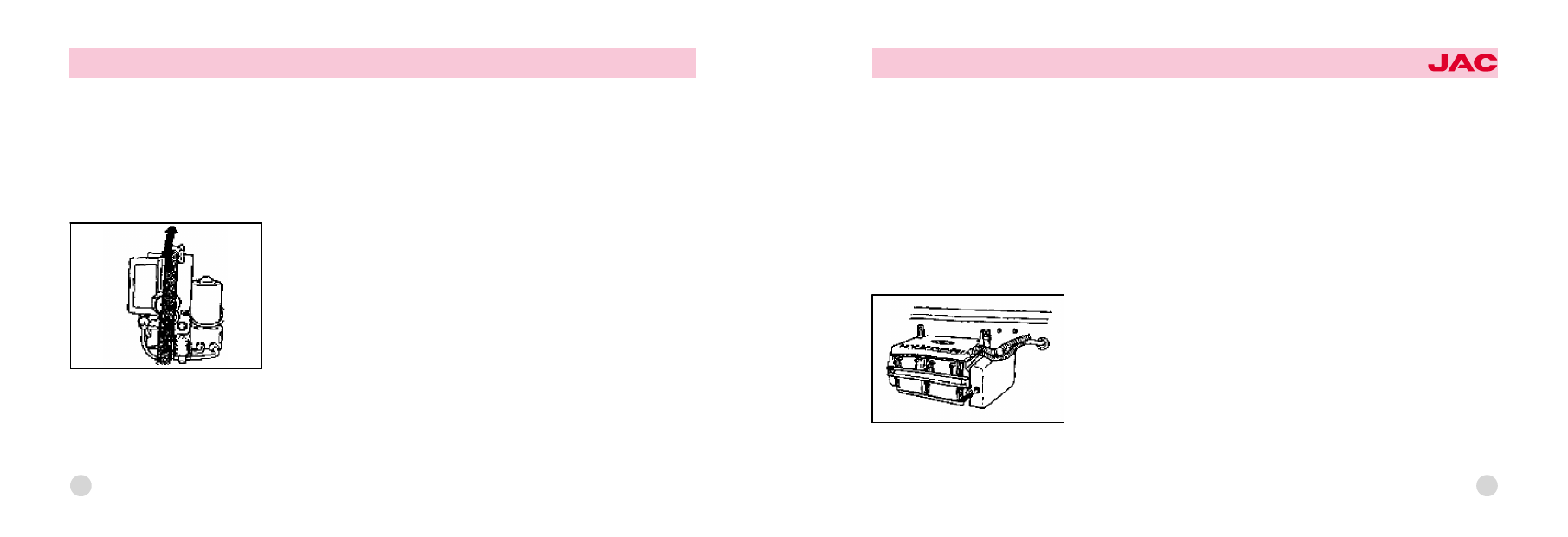

2. Turn the direction knob toward the front of the car.

3. Open the switch cover and flick the switch upwards. The cab will automati鄄
cally be raised the held in position by the cab stay. The warning buzzer will
sound at the same time.
4. Flick the switch down, to stop the warning buzzer.
To lower the cab
1. In the unlocking state of the knob, turn the direction knob toward the rear of
the car.
2. Open the switch cover and flick the switch upwards. The cab will automati鄄
cally be tilted the held in position by the cab stay. The warning buzzer will
sound at the same time.
3. Flick the switch down, to stop the warning buzzer.
4. After tilting operation is over, make sure lock the electric tilting cab key and
remove it.

98

Electric tilting cab (If installed)
To raise the cab

1. Unlock the knob by turning the electric tilting cab key

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

101

CAUTION:
To tilt the cab more than twice, wait a minimum of 20 minutes. Continuous op鄄
eration will be harmful to the electric pumping motor.
Operating the vehicle without installing the hook lever key can be dangerous.
Be sure to check that the hook lever key has been installed as a final step.
6. Enter the cab and check to ensure that the warning lamp is OFF.
NOTE:
If the lamp is ON, it means that the cab has not been locked.
Starting and stopping the engine with the cab tilted

荫

Turn the ignition key to the "ON" position.

荫

Shift the gearshift lever into neutral,

荫

Push the inspection starter switch into start the engine.

荫

Turn the ignition key to the "ACC" position to stop the engine.

CAUTION:
Since the engine is started with the cab tilted, make sure that the parking brake
is applied an d chocks applied to the wheels for the sake of safety.

100

NOTE:
Make sure the warning light turns off. If the warning light comes on, it means
that the cab has not been locked. In that case, follow the tilting cab operation
once again.
The knob has a function of a valve, turn the knob until it fixed.

If the electric tilting cab does not operate
It is possible to operate the tilting cab manually:

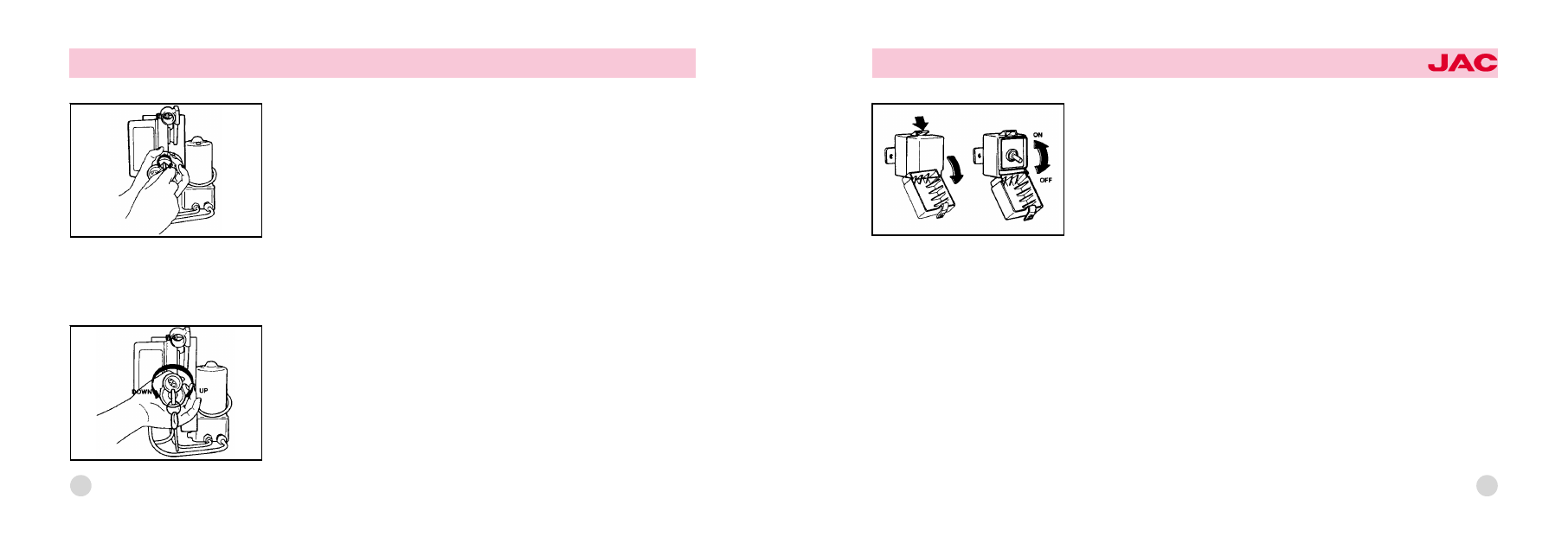

1. To raise the cab, turn the direction knob clockwise.
2. Insert the jack handle to the socket of the manual pump and operate the
jack handle up and down until the cab has been raised.The cab will not rise
immediately. It takes a while for the hydraulic pressure to build.
3. Continue operating the jack handle until it does not move.
4. To lower the cab, turn the direction knob counterclockwise.
5. Insert the jack handle to the socket of the manual pump and operate the
jack handle up and down until the cab is lowered.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

103

荫

If strange sound, vibration, unsmooth acceleration, odor or anything wrong

is noted, stop the vehicle and check all conditions immediately.

荫

If the causes cannot be found out or if the correction is impossible, have the

vehicle checked by the nearest service shop.

荫

If hard steering or inadequate brake application occurs during operation,

stop and check the vehicle immediately.

荫

If a pilot lamplights or the buzzer sounds, stop the vehicle immediately.

The red pilot lamps should be OFF during operation. If there is any red pilot
lamp that is ON, it shows that there is something wrong. Stop the vehicle and
check to locate the cause immediately.

荫

The orange and green pilot lamps will light when the respective switches

are turned on .They do not indicated trouble.
CAUTION:
Operation of the vehicle with a red pilot lamp ON can be dangerous. Be sure to
stop the vehicle, find the cause and correct defective points promptly.
The buzzer will be silenced when the vehicle is stopped and the parking brake
lever pulled.

PRECAUTIONS DURING OPERATION
We recommend the following points during operation.

Before driving

荫

Check to ensure that the meters, pilot lamps and gauges are performing

well.

荫

Release the parking brake lever all the way and confirm that the PARKING

BRAKE pilot lamp has gone out.

荫

When making a start in loaded condition, shift into the 1 st speed gear and

make slow start. Extended use of the clutch in half-engaged position will re鄄
duce the life of the clutch.

102

OWNER爷S MANUAL
