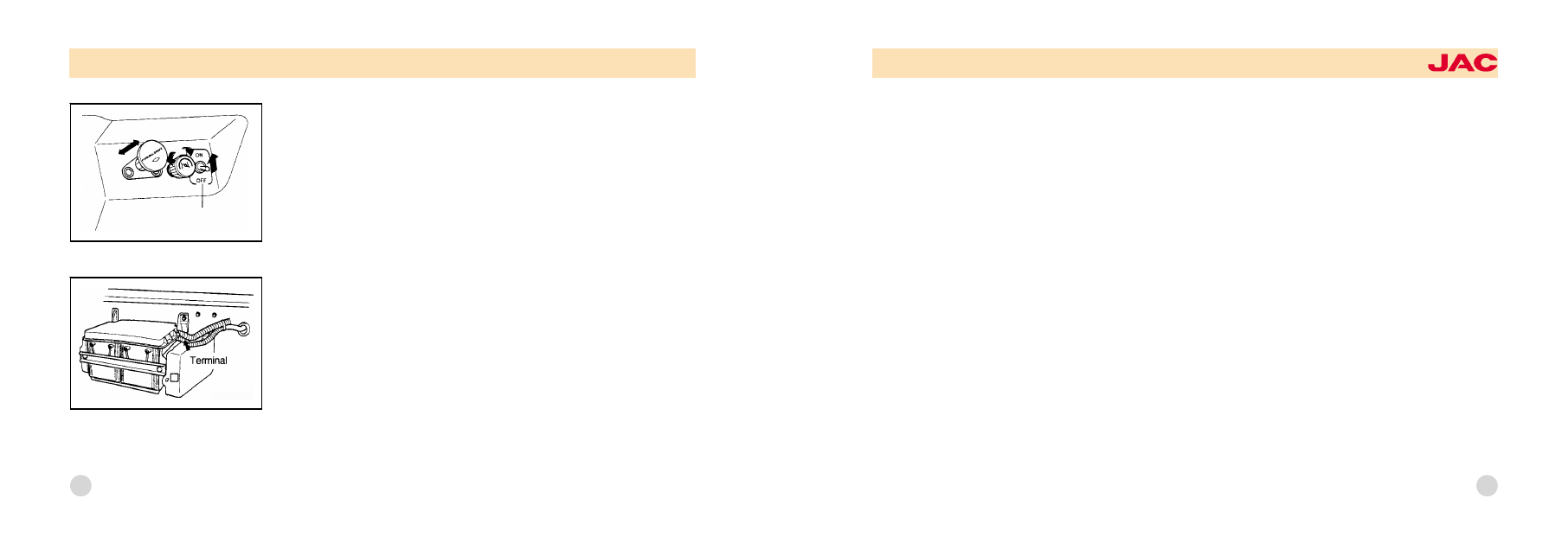

ELECTRIC TYPE(If installed)
The outside rearview mirror can be adjusted in any direction to give the maximum rear view vision.
The remote control outside rearview mirror switch controls the adjustments for both right and left door mirror.
To adjust the position of either mirror:
1. Move the selecting switch to the right or left to activate the adjustable mechanism for the corresponding door mirror.
Now, adjust mirror angle by depressing the appropriate perimeter switch as illustrated.
CAUTION:

荫

Do not operate the switch continuously for an unnecessary length of time.

荫

Scraping ice from the mirror face could cause permanent damage. To remove any ice, use sponge, soft cloth or ap鄄

proved de-icer.
WARNING:
Be careful when judging the size or distance of any object seen in the passenger side rear view mirror. It is convex mirror
with a curved surface. Any objects seen in this mirror are closer than they appear.

43

WORKING LIGHT SWITCH
There is a terminal for the work switch in the right side of the battery box.
When the switch is turned to "ON", you can use a light by connecting a termi鄄
nal of the light to the terminal of the work switch.
(If you want to use a light, you should prepare the light and its terminal)

42

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

POWER MIRRORS SWITCH
To fold the outside rearview mirrors, push them toward the rear.
The outside rearview mirrors can be folded rearward for parking in narrow ar鄄
eas.
WARNING:
Do not adjust or fold the outside rearview mirrors while the vehicle is moving.
This could result in loss of control, and an accident which could cause death,
serious injury or property damage
PARKING BRAKE(EXCEPT TRACTOR, PULL CARGO)

Always engage the parking brake before leaving the vehicle. This also turns on the parking brake indicator light when
the key is in the "ACC" or "ON" position. Before driving away, be sure that the parking brake is fully released and that the
indicator light is off.

荫

To engage the parking brake, pull the lever up.

荫

To release the parking brake, pull up and press thumb button.

NOTE:
The buzzer may sound when the parking brake Is released. (ONLY TRACTOR, PULL CARGO) If the buzzer sounds, have
the brake system checked as follows:

荫

Check the air pressure in the air reservoir.

荫

Check the oil leaks from brake system.

荫

Check the clearance of brake shoes.

45

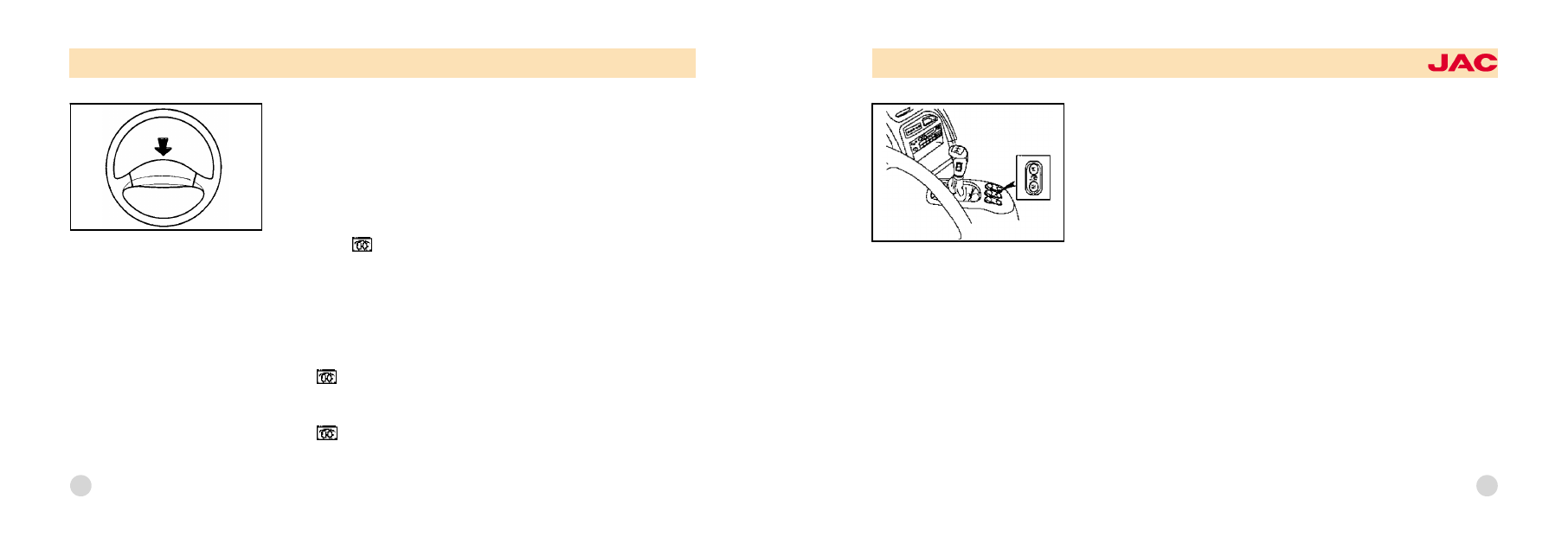

STEERING WHEEL & HORN

Your JAC is equipped with integral styled steering wheel. The horn button is
located on the center of the wheel.
The horn sounds when the horn button is pressed firmly.

STARTING THE ENGINE IN WINTER
In cold winter when the ignition switch is turned to the ON position then the
amber lamp

will come on. Hold the switch there and wait until the lamp is

off. Start the engine.
AIR HEATING SYSTEM
The air heating system warms the intake air up in order to start the engine well
and decrease white fume is emitted through the exhaust pipe in winter.
When the ignition key is turned to the ON position, the system is operated au鄄
tomatically.
If the

lamp is turned on when turning the ignition key to the ON position,

wait until the lamp is off. And start the engine.
CAUTION:
If the

lamp blinks, the air heating relay may be damaged or a fuse blown,

Check and replace it.

44

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

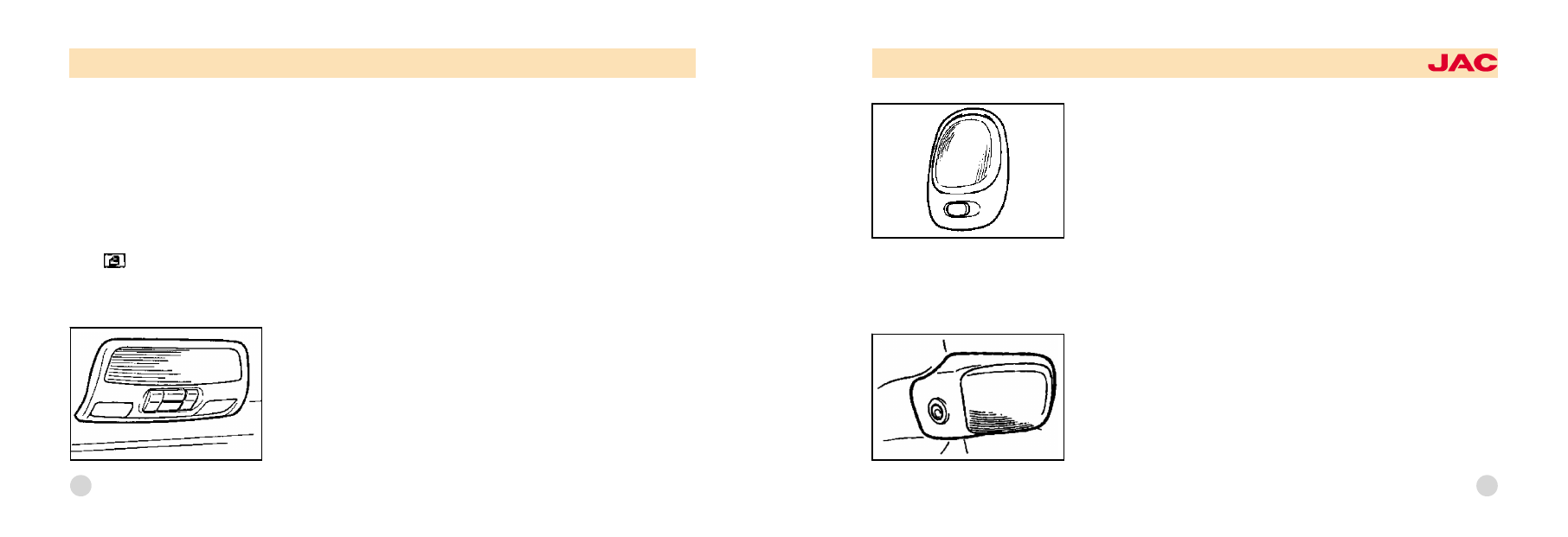

Reading Light
The reading light has a button of three positions.
The three positions are:

荫

DR (

荫

)

In the middle position (

荫

), the interior courtesy light comes on when any door

is opened regardless of the ignition key position. The light goes out when the
door is closed.

荫

ON

In the 'ON' position, the light stays on at all times.

荫

OFF

In the 'OFF' position, the light stays off at all times even though a door is open.

Fluorescent light
The fluorescent light is located on the front overhead console. Push in the fluo鄄
rescent light to turn the light on or off.

47

46

FULL AIR BRAKES
The full air brake vehicles are equipped with an emergency brake. Should the compressed air pressure fall below 2.7
kgf/crn2 (265kPa), spring operated emergency brake is automatically applied to the rear wheels. On tractors, service
brakes are applied to the trailer as well.

INTERIOR LIGHT
The interior courtesy lights has two buttons.
The two buttons are:
In the"

"position, the interior courtesy light comes on when any door is opened regardless of the ignition key position.

In the position, the light stays on at all times.

Map Light
The two map lamp switches are located on both sides of the interior light.
Push in the map light switch to turn the light on or off.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

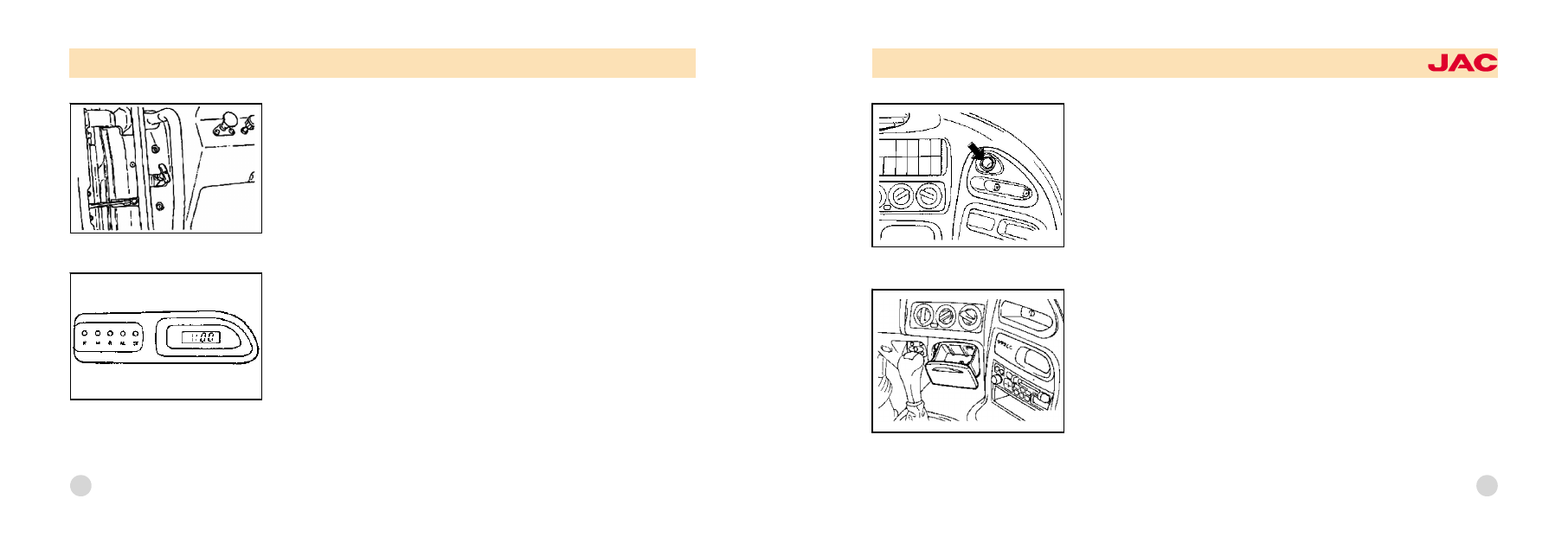

CIGARETTE LIGHTER
For the cigarette lighter to work, the key must be in the "ACC" position or the "
ON" position.
To use the cigarette lighter, push it all the way into its socket. When the ele鄄
ment has heated, the lighter will pop out to the "ready" position.
Do not hold the cigarette lighter pressed in. This can damage the heating ele鄄
ment and create a fire hazard.
If it is necessary to replace the cigarette lighter, use only a genuine JAC re鄄
placement or its approved equivalent

ASHTRAY
The ashtray may be opened by pushing and releasing the ashtray door at its
top edge .
To remove the ashtray in order to clean it, the metal ash receptacle should be
removed from the ashtray door. Do not attempt to remove the entire ashtray
door assembly or damage will result. Instead, push the metal ash receptacle
down and forward in the ashtray door, and it can then be lifted out. To reinstall
it, place it in the proper position and press it down and forward to re-engage
the ash receptacle rear lip in the ashtray door. The ashtray lamp will only illu鄄
minate when the exterior body lights are switched on.

49

48

HOOD RELEASE
Pull the release knob to open the hood. The hood will spring up slightly. In
front of the vehicle, lift the hood. The hood will open completely by itself after it
raised about halfway. To close the hoed, lower and press down on it. After
closing the hood, try pulling it up to make sure it is securely closed.
CAUTION:
The hood should be keep closed when the car is in motion.

DIGITAL CLOCK
There are five control buttons for the digital clock. Their functions are:
HOUR - Push "H' to advance the hour indicated.
MIN - Push "M" to advance the minute indicated.
RESET - Push 'R' to reset minutes to ':00' to facilitate resetting the clock to
the correct time. When this is done:
Pressing 'R' between 10:30 and 11:29 changes the readout to 11:00. Pressing
'R" between 11:30 and 12:29 changes the readout to 12:00.
ALARM - In state of holding the alarm button, push 'H' or "M".
STOP - To stop the alarm, push the "ST" button.
